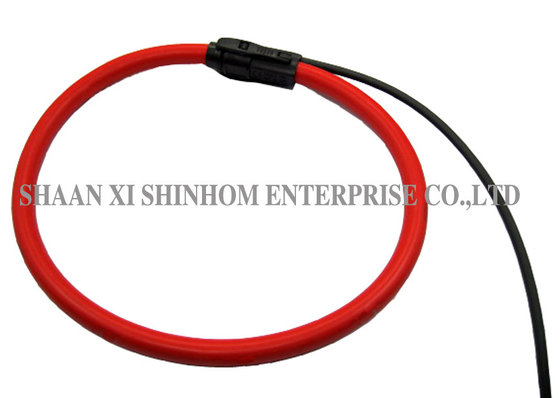

Flessibile bobina Rogowski 100kA risposta ad ampia frequenza per il monitoraggio della qualità dell'alimentazione e la protezione dei relè

100 pezzi
MOQ
Negoziabile
prezzo
Flexible Rogowski Coil 100kA Wide Frequency Response for Power Quality Monitoring and Relay Protection
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Struttura della bobina:: Toroidale
Fase: separare
Lunghezza della bobina: 214 mm, 375 mm, 535 mm
Dimensione della finestra: 50mm, 100mm, 150mm
Corrente nominale di riferimento: 600A,1000A,3000A
Certificazioni: RoHsCE RSO9001
Evidenziare:

Spirale Rogowski flessibile 100kA

,

Monitoraggio della qualità dell'energia di Rogowski Coil

,

Trasformatore di corrente a risposta a larga frequenza
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: Serie ZRC
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/mese
Descrizione di prodotto

Questo...sensore di corrente a bobina Rogowski flessibile a nucleo divisoè un sensore di corrente alternata progettato per l'installazione permanente. Combina una bobina di rilevamento Rogowski sottile, flessibile e snap-on con un condizionatore del segnale, fornendo una misurazione accurata della corrente reale RMS.Il prodotto è adatto per la misurazione di corrente dal livello di ampere a centinaia di kiloampereL'elevata linearità e la progettazione senza nucleo forniscono una risposta ad ampia frequenza, adatta per il contenuto armonico e la misurazione transitoria.Il design flessibile a nucleo diviso può essere avvolto attorno a conduttori di grandi dimensioni o di forma irregolare, che lo rende adatto per installazioni con spazio limitato.L'installazione non invasiva non attinge energia dal circuito principale.e i circuiti aperti secondari non presentano alcun pericolo. È ampiamente utilizzato nel monitoraggio dell'alta corrente, misurazione delle onde di corrente continua, monitoraggio armonico e transitorio, monitoraggio della qualità dell'energia, contatori elettronici dell'energia, monitoraggio dell'energia, protezione dei relè,e gestione armonica.

Caratteristiche

  • Adatto per misurare le correnti da A a centinaia di kA.
  • Alta linearità.
  • L'assenza di un nucleo magnetico garantisce una risposta ad ampia frequenza adatta per la misurazione del contenuto armonico e dei transitori.
  • Molto utile con conduttori di grandi dimensioni o di forma scomoda o in luoghi con accesso limitato.
  • Non intrusivo, senza energia dalla linea principale.
  • Non danneggiato da grandi sovraccarichi.
  • Non c'e' pericolo di circuito aperto secondario.

Applicazioni

  • Monitoraggio di corrente molto elevata
  • Misurazione delle onde di corrente continua
  • Monitoraggio degli armonici e dei transitori
  • Sistemi di monitoraggio e controllo dell'energia
  • Applicabile in metri wattora elettronici
  • Monitoraggio della qualità dell'energia
  • Fornaci elettrici
  • Gestione armonica
  • Protezione dei relè

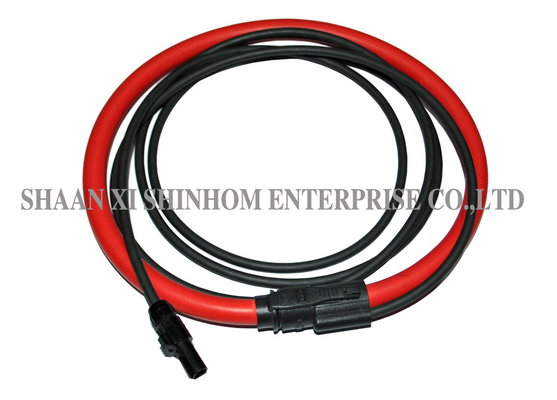

Flessibile bobina Rogowski 100kA risposta ad ampia frequenza per il monitoraggio della qualità dell'alimentazione e la protezione dei relè

Specificità

Modello ZRC-50 ZRC-100 ZRC-150
Lunghezza della bobina 214 mm 375 mm 535 mm
Dimensione della finestra 50 mm 100 mm 150 mm
Corrente nominale di riferimento 600A 1000A 3000A
Peso Circa 100-120 g
Rapporto Calibrato

100 mV/kA@50Hz

85 mV/kA@50Hz

50 mV/kA@50Hz
Non calibrato 105 mV/kA@50Hz
Leggere con esattezza

Calibrato < 0,5% (posizione centrale, 25°C)

Tolleranza non calibrata < 5% (posizione centrale, 25°C)
Corrente massima misurabile 100kA
Resistenza della bobina da 100 a 250Ω
Sezione di bobina 8 mm
Lunghezza del piombo 2 metri
Temperatura 200 ppm/C non calibrati
Calibrato 400 ppm/C
Errore di posizione ± 1% massimo
Fattore di uscita 0A (zero drift) ≤ 0,1 mV
Errore di fase ≤ 0,5°
Linearità ±0,2% della lettura
Larghezza di banda 1Hz a 100kHz ((-3dB)
Temperatura di funzionamento -30°C a +80°C
Temperatura di stoccaggio -40°C a +90°C
Altri requisiti, si prega di contattarci per OEM.

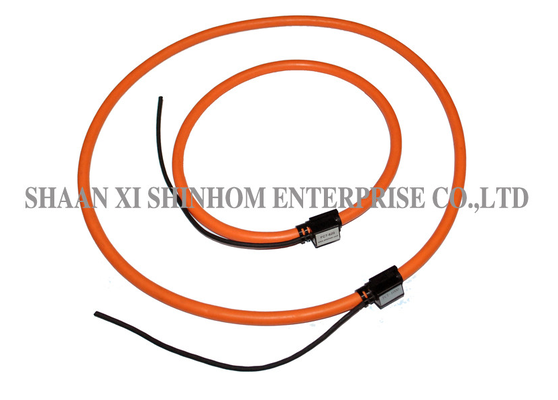

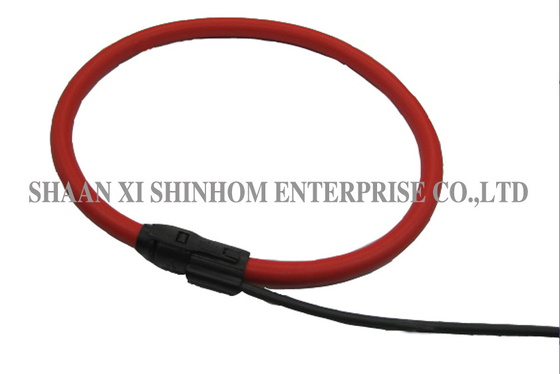

Flessibile bobina Rogowski 100kA risposta ad ampia frequenza per il monitoraggio della qualità dell'alimentazione e la protezione dei relè

Ecco una varietà di specifiche tra cui scegliere.

Domande frequenti

D: Qual è la differenza tra una bobina Rogowski e un trasformatore di corrente tradizionale (CT)?

A:Una bobina Rogowski utilizza una struttura a nucleo d'aria senza nucleo magnetico.La bobina di Rogowski non presenta inoltre alcun pericolo di alta tensione quando il secondario è apertoLe CT tradizionali hanno un nucleo di ferro e soffrono di problemi di saturazione a basse e alte correnti, con un range dinamico limitato.Circuiti aperti secondari possono produrre tensioni elevate pericolose.

D: Quali sono i vantaggi di una bobina Rogowski flessibile nella misurazione di alta corrente?

A:La bobina flessibile di Rogowski è leggera e piegabile e può essere avvolta attorno a conduttori di grandi dimensioni o di forma irregolare, rendendola adatta per installazioni con spazio limitato.Rispetto alle CT rigide tradizionali, il design flessibile offre un'installazione più semplice, particolarmente adatta per progetti di retrofit e applicazioni in cui non è possibile spegnere l'alimentazione.

D: Qual è l'impatto della progettazione senza nucleo sulla risposta di frequenza?

A:Il design senza nucleo elimina gli effetti di saturazione e isteresi del nucleo, fornendo una risposta ad ampia frequenza dalla frequenza di linea alle alte frequenze.È particolarmente adatto per misurare il contenuto armonico e segnali transitori veloci, che lo rende una scelta ideale per il monitoraggio della qualità dell'energia.

D: Qual è la sicurezza della bobina di Rogowski per quanto riguarda il sovraccarico e il circuito aperto?

A:La bobina di Rogowski ha una struttura di nucleo di aria senza problemi di saturazione del nucleo.quindi un circuito aperto non presenta alcun pericolo di alta tensione, garantendo un funzionamento sicuro e affidabile.
