Trasformatore sensore di corrente SMD serie ACSTE12 fino a 35A per convertitori DC-DC e AC-DC

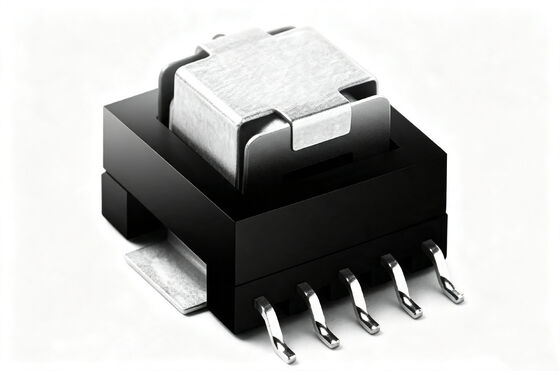

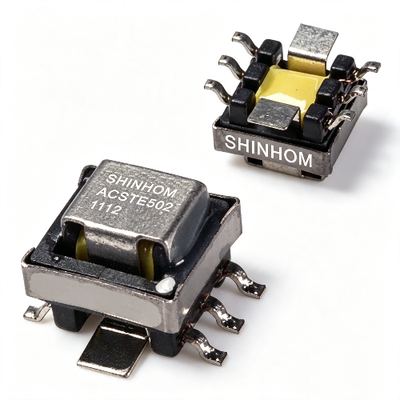

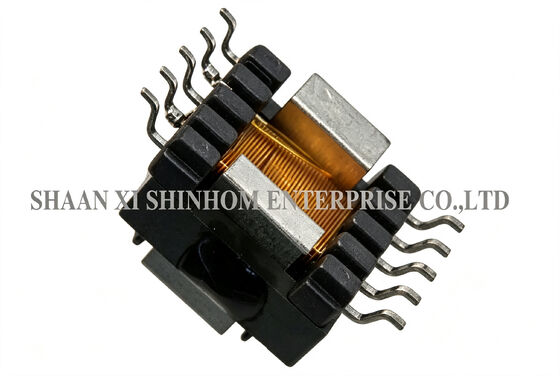

Trasformatore di corrente SMD serie ACSTE12

La serie ACSTE12 di trasformatori di corrente SMD è progettata per il rilevamento di corrente nelle applicazioni di convertitori DC-DC e AC-DC. La corrente nominale è fino a 35A, con un intervallo di frequenza da 1kHz a 500kHz. Il prodotto utilizza un package SMD a basso profilo (altezza 10mm, dimensioni pad 19.9mm×15.0mm), compatibile con processi di posizionamento automatico e saldatura a riflusso. Sono disponibili diverse dimensioni di nucleo (EE4.2, EE5, EE8.3, EF12.6) con una gamma completa di opzioni di rapporto spire, offrendo una selezione flessibile. È ampiamente utilizzato nella misurazione dell'energia, nel monitoraggio della potenza, nei trasformatori di protezione, nei convertitori AC/DC e nei convertitori DC-DC.

CARATTERISTICHE

• Altezza: 10mm Max
• Ingombro: 19.9mm X 15.0mm Max
• Intervallo di frequenza: da 1KHz a 500KHz
• Corrente nominale: fino a 35A
• Trasformatori di corrente SMD a basso profilo
• Selezione completa dei rapporti spire
• Disponibili EE4.2 EE5 EE8.3 EF12.6
• Adatto per applicazioni pick and place
• Resistente alla saldatura a riflusso

APPLICAZIONI

1. Misuratore di energia AC Trasduttore di potenza RTU
2. Trasformatore di corrente di protezione
3. Contatore di chilowattora AC
4. Sistema di monitoraggio elettronico
5. Convertitori DC/DC
6. Convertitori AC/DC

INFORMAZIONI TECNICHE

1. Resistenza di isolamento: 500V DC >100MΩ
2. Hi-Pot: 1500V 1mA 60S
3. Intervallo di temperatura: da -40°C a +125°C
4. Temperatura di stoccaggio: da -40°C a +125°C
5. Resistenza al calore di saldatura: 260°C per 10 secondi
6. Marcatura: Numero di parte e codice data

Note: Le specifiche del prodotto possono essere personalizzate
