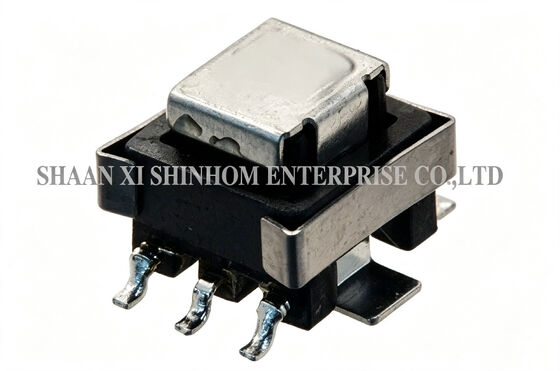

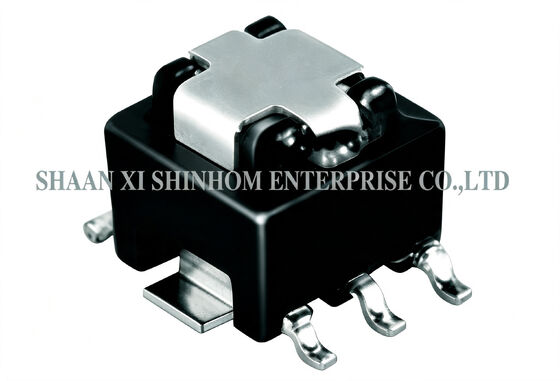

Trasformatore di corrente SMD ad alta frequenza serie ACSTE50 fino a 50A per misurare l'energia e monitorare la potenza

Il trasformatore di corrente SMD ad alta frequenza serie ACSTE50 è progettato per applicazioni di misurazione dell'energia AC, monitoraggio della potenza e protezione. Il prodotto utilizza un nucleo ad alta frequenza che la package SMD. Supporta un ampio intervallo di risposta in frequenza da 50kHz a 1MHz. La corrente di rilevamento massima è 50A. L'incapsulamento epossidico offre eccellenti prestazioni anti-interferenza magnetica, garantendo misurazioni accurate e stabili in ambienti elettromagnetici complessi. Sopporta 2000VAC (primario-secondario), garantendo sicurezza e affidabilità. La misurazione secondaria è portata sui pin 1-3. I metodi di saldatura supportano sia la saldatura a onda che la saldatura a riflusso, compatibili con le linee di produzione SMT automatizzate. È ampiamente utilizzato in contatori di energia AC, trasduttori di potenza, unità terminali remote RTU, CT di protezione e sistemi di monitoraggio elettronici.

CARATTERISTICHE:

• Trasformatore di corrente ad alta frequenza
• Profilo basso
• Corrente: fino a 50A
• Alta frequenza (1kHz a 1MHz)
• Epossidico resistente alle interferenze magnetiche

APPLICAZIONI:

• Misuratore di energia AC Trasduttore di potenza RTU
• Trasformatore di corrente di protezione
• Contatore di chilowattora AC
• Sistema di monitoraggio elettronico

INFORMAZIONI TECNICHE:

• Intervallo di frequenza di lavoro: 50KHz~1MHz
• Frequenza di test: 10 KHz 0.1Vrms
• Hi-pot: 2000VAC, Primario-Secondario
• Corrente di rilevamento massima: 20A
• Tutte le misurazioni secondarie sono sui pin 1-3
• Metodi di saldatura: Onda, Riflusso

Note: Le specifiche del prodotto possono essere personalizzate
