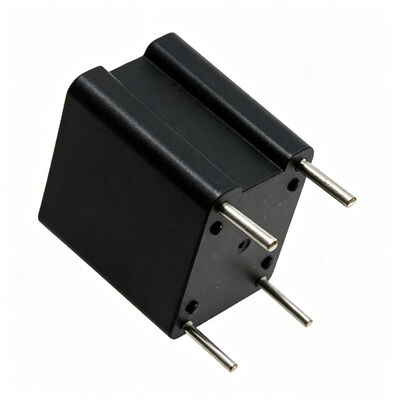

Trasformatore di corrente montato su PCB ad alta precisione serie ACST-2 fino a 15A per il sensore di corrente SMPS

Trasformatori di corrente di precisione per montaggio su PCB serie ACST-2 con intervallo di corrente massimo fino a 15A disponibili

Il trasformatore di corrente di precisione per montaggio su PCB serie ACST-2 è progettato per applicazioni di rilevamento della corrente in alimentatori switching. La corrente nominale è fino a 15A, con un intervallo di frequenza da 10kHz a 200kHz. Sono disponibili quattro opzioni di rapporto spire standard: 1:50, 1:100, 1:200 e 1:300, con corrispondenti spire secondarie di 50, 100, 200 e 300 spire. Il prodotto utilizza un avvolgimento primario a 1 spira e un sistema di isolamento a 130°C. La tensione di isolamento è 3750Vrms, soddisfacendo i requisiti di isolamento IEC950. Supporta modalità operative unipolari e bipolari. È ampiamente utilizzato nel campionamento della corrente degli alimentatori switching, nella protezione da sovracorrente e nelle applicazioni di controllo di retroazione.

CARATTERISTICHE

• Soddisfa i requisiti di isolamento IEC950
• Tensione di breakdown da primario a secondario di 3750Vrms
• Intervallo di frequenza da 10kHz a 200kHz
• Intervallo di corrente: fino a 15A massimo
• Rapporto spire: disponibili 1:50, 1:100, 1:200, 1:300
• Temperatura operativa: da -40 a 85°C

Applicazioni

• Rilevamento della corrente in alimentatori switching

• Circuiti di protezione da sovracorrente

• Controllo di retroazione di corrente

• Convertitori di potenza ad alta frequenza

• Alimentatori switching unipolari

• Alimentatori switching bipolari

• Convertitori DC-DC

• Monitoraggio della corrente di impulso

INFORMAZIONI TECNICHE

• Questi trasformatori di rilevamento di corrente hanno un avvolgimento primario a 1 spira, spire secondarie (Ns) come indicato nella tabella e un sistema di isolamento a 130°C.
• I valori di riferimento sono per funzionamento unipolare, 50kHz, fattore di duty cycle del 40% e un aumento di temperatura stimato di 55°C.
• La corrente di rilevamento di picco utilizzabile massima (IPK) dipende dall'aumento di temperatura o dalla saturazione del nucleo, che dovrebbe essere valutata per le condizioni operative.
• Questi trasformatori di rilevamento di corrente sono raccomandati per applicazioni di alimentatori switching, unipolari o bipolari, operanti a frequenze da 10kHz a 200kHz.
• Il fattore di scala (KVI) è proporzionale alla resistenza di terminazione (RT) ed è uguale a 1 volt/ampere quando RT=NS.
• L'induttanza secondaria (Ls) è misurata a 15kHz e 0,5V per ACST-2050, 1V per ACST-2100, 2V per ACST-2200 e 3V per ACST-2300.

Note: Le specifiche del prodotto possono essere personalizzate

FAQ

D: Come viene calcolato il fattore di scala per la serie ACST-2?

R: Il fattore di scala KVI è proporzionale alla resistenza di terminazione RT. La formula è KVI = 1V/A × (RT / Ns), dove Ns è il numero di spire secondarie. Quando RT = Ns (in Ω), KVI = 1V/A, il che significa che 1A di corrente primaria produce 1V di tensione di uscita secondaria. Ad esempio, per l'ACST-2050 (Ns=50), con una resistenza di terminazione di 50Ω, 1A di corrente primaria produce 1V di uscita secondaria.

D: Come scegliere il giusto rapporto spire?

R: La scelta del rapporto spire dipende dall'intervallo di corrente primaria e dalla tensione di campionamento secondaria richiesta. Un rapporto spire inferiore (ad esempio, 1:50) ha meno spire secondarie, una corrente di uscita maggiore ed è adatto per il rilevamento di correnti più elevate. Un rapporto spire superiore (ad esempio, 1:300) ha più spire secondarie, una corrente di uscita inferiore ed è adatto per correnti più piccole o applicazioni che richiedono una tensione di uscita maggiore. Si consiglia di selezionare in base alla corrente primaria di picco e al valore della resistenza di terminazione.

D: Qual è la differenza tra le modalità operative unipolare e bipolare?

R: In modalità unipolare, la corrente primaria scorre sempre nella stessa direzione (positiva o negativa), comunemente riscontrata in topologie come i convertitori flyback. In modalità bipolare, la corrente primaria alterna tra positivo e negativo, comunemente riscontrata in topologie come i convertitori push-pull e full-bridge. La serie ACST-2 supporta entrambe le modalità. I dati di prestazione di riferimento sono forniti a 50kHz con un duty cycle del 40%.
