CT ZCT Series Miniature Completamente Sigillato ad Alta Precisione con Uscita Lineare per Monitoraggio e Protezione di Potenza

Negoziazione
MOQ
Negoziabile
prezzo

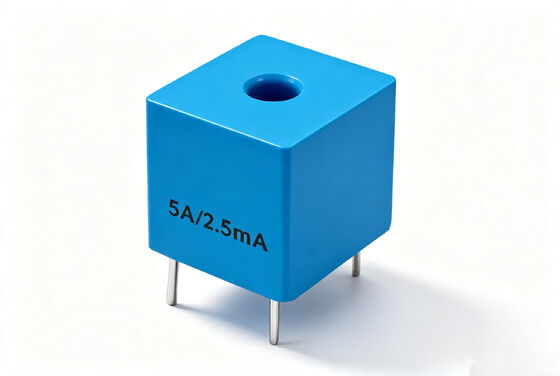

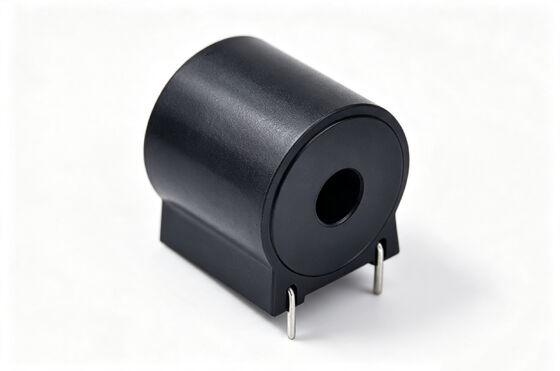

PCB Mount Miniature CT ZCT Series Fully Enclosed High Accuracy Linear Output for Power Monitoring and Protection
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Rapporto di curva: 1:1000,1:2000,1:2500
Frequenza: 50 -2,5KHz
Buco interiore: Da 7 mm a 19 mm
Classe di precisione: 0,5
Standard: IEC60076
Certificazione: CE IEC RoHS
Evidenziare:

trasformatore corrente di senso del supporto del PWB

,

Serie CT ZCT in miniatura

,

Trasformatore di monitoraggio di potenza ad uscita lineare
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS/ISO/UL/CE/IATF16949/CNAS
Numero di modello: Serie ZCT
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/mese
Descrizione di prodotto

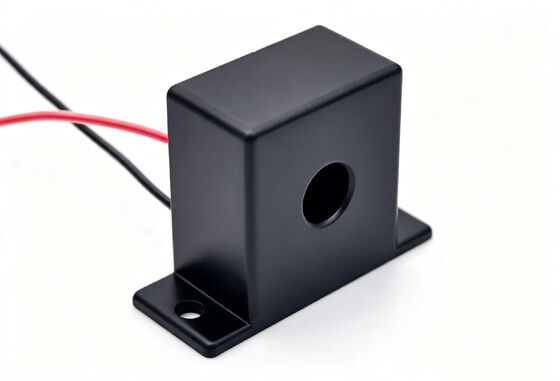

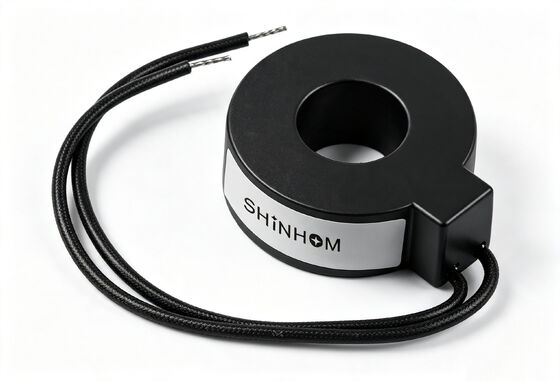

Trasformatore di corrente miniaturizzato con cavo di uscita serie ZCT

Il serie ZCT il trasformatore di corrente miniaturizzato con cavo presenta un involucro in plastica PBT ignifugo completamente chiuso, che offre eccellente resistenza meccanica e prestazioni di isolamento.

Il prodotto è miniaturizzato e leggero, con un foro standard per una facile installazione. Può essere utilizzato autonomamente o montato su un PCB. La caratteristica di uscita lineare garantisce una misurazione della corrente ad alta precisione, adatta a varie applicazioni di monitoraggio e misurazione dell'energia. La corrente primaria continua massima è 4 volte la corrente nominale, fornendo un ampio margine di sovraccarico. L'intervallo di temperatura operativa varia in base al tipo di materiale: Uso generale e tipo Ni-Zn: da -40°C a +85°C. Tipo ad alta frequenza: da -40°C a +65°C. Temperatura di stoccaggio: da -45°C a +85°C.

È ampiamente utilizzato in contatori di energia AC, RTU di trasmettitori di potenza, CT di protezione, sistemi di monitoraggio elettronico e contatori di elettricità monofase anti-manomissione.

CARATTERISTICHE
  • Design completamente chiuso, buone prestazioni meccaniche e di isolamento.
  • Design a pin, facile da installare su PCB.
  • Questa serie di CT ha dimensioni ridotte che possono essere utilizzate separatamente.
  • Uscita lineare con corrente ad alta precisione.
  • Piccole dimensioni, peso leggero, foro standard facile da installare, specifiche e parametri normali come segue.
APPLICAZIONI COMUNI
  • Contatore di energia AC Trasduttore di potenza RTU
  • Trasformatore di corrente di protezione
  • Contatore di chilowattora AC
  • Sistema di monitoraggio elettronico
  • Adatto per contatori di elettricità monofase e contatori di elettricità anti-manomissione
INFORMAZIONI TECNICHE
  • Corrente primaria continua massima 4 x corrente nominale
  • Temperatura di stoccaggio: da -45°C a +85°C
  • Temperatura operativa uso generale e nichel: da -40°C a +85°C
  • Temperatura operativa alta frequenza: da -40°C a +65°C
  • Marcatura: Numero di parte e codice data
CT ZCT Series Miniature Completamente Sigillato ad Alta Precisione con Uscita Lineare per Monitoraggio e Protezione di Potenza

Note: Le specifiche del prodotto possono essere personalizzate

FAQ

D: Qual è la corrente primaria continua massima della serie ZCT?

R: La corrente primaria continua massima della serie ZCT è 4 volte la corrente nominale. Ad esempio, un CT con una corrente nominale di 5A può sopportare continuamente una corrente primaria di 20A senza danni. Ciò fornisce un ampio margine di sovraccarico, adatto per applicazioni con grandi fluttuazioni di rete o condizioni di sovraccarico a breve termine.

D: Perché ci sono due intervalli di temperatura operativa?

R: Il tipo per uso generale e il tipo Ni-Zn sono adatti per un ampio intervallo di temperatura da -40°C a +85°C, adatti per la maggior parte delle applicazioni industriali e di potenza. Il tipo ad alta frequenza ha un limite di temperatura operativa superiore di +65°C, principalmente a causa delle differenze nelle caratteristiche dei materiali per applicazioni ad alta frequenza. Durante la selezione, si prega di scegliere il modello appropriato in base alla temperatura dell'ambiente di applicazione effettivo.

D: Qual è il significato della caratteristica di uscita lineare di questo prodotto?

R: L'uscita lineare significa che l'uscita secondaria del trasformatore è linearmente proporzionale all'ingresso primario nell'intervallo di corrente nominale. Ciò garantisce la coerenza dell'accuratezza di misurazione in diverse condizioni di carico. Questa caratteristica è essenziale per l'accuratezza della misurazione dell'energia e del monitoraggio della potenza.
