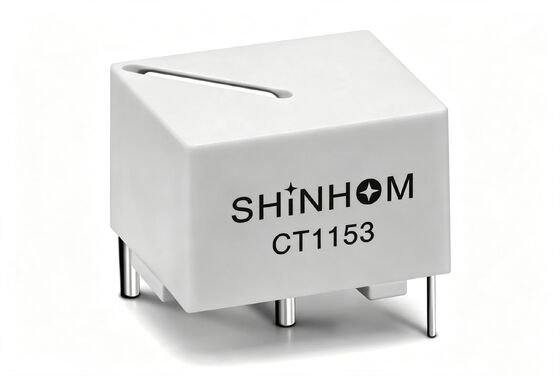

Trasformatori ad alta frequenza per il sensore di corrente serie CT11 per SMPS e controllo dell'illuminazione

Il trasformatore di corrente di rilevamento serie CT11 è progettato per applicazioni di alimentatori switching (SMPS). Fornisce segnali di feedback in uscita ai circuiti di controllo a impulsi, consentendo una regolazione di potenza a basso costo. La corrente primaria nominale è 25A (massima 40A). L'intervallo di frequenza è fino a 500kHz. Il prodotto utilizza un nucleo in ferrite ad alta permeabilità. Sono disponibili sette opzioni di rapporto spire standard: 1:50, 1:100, 1:150, 1:200, 1:300, 1:500 e 1:1000, adatte a diversi requisiti di precisione di rilevamento. Il design a basso profilo per montaggio su PCB è disponibile in molteplici stili strutturali. È ampiamente utilizzato in applicazioni di alimentatori switching, controllo dell'illuminazione e controllo degli interruttori.

• Trasformatori di corrente ad alta frequenza per applicazioni SMPS
• Trasformatori di corrente in ferrite ad alta permeabilità
• Trasformatori di corrente a basso profilo
• Trasformatori di corrente per montaggio su PCB
• Trasformatori con prestazioni lineari affidabili
• Rapporto spire: disponibili 1:50, 1:100, 1:150, 1:200, 1:300, 1:500, 1:1000
• Molti tipi diversi di struttura e stile a vostra scelta.
• Sono benvenuti i prodotti personalizzati.
• I trasformatori di corrente di rilevamento forniscono feedback in uscita al circuito di controllo a impulsi, consentendo una regolazione a basso costo degli alimentatori a commutazione.
• Corrente primaria nominale 25A (40A Max)
• Frequenza massima 500kHz

• alimentatori a commutazione
• illuminazione
• controlli interruttori

• Resistenza di isolamento: 500V DC >100MΩ
• Hi-Pot: 4000V 1mA 60S
• Intervallo di temperatura: da -40°C a +125°C
• Temperatura di stoccaggio: da -40°C a +125°C
• Resistenza al calore di saldatura: 260°C per 10 secondi
• Marcatura: Numero di parte e codice data

Note: Le specifiche del prodotto possono essere personalizzate
