Casa /Prodotti/trasformatore corrente di senso/Trasformatore di corrente ad alta frequenza SMD Serie CT02 Fino a 18A Impressione minima per convertitori AC-DC e DC-DC

Trasformatore di corrente ad alta frequenza SMD Serie CT02 Fino a 18A Impressione minima per convertitori AC-DC e DC-DC

Negoziazione
MOQ
Negoziabile
prezzo

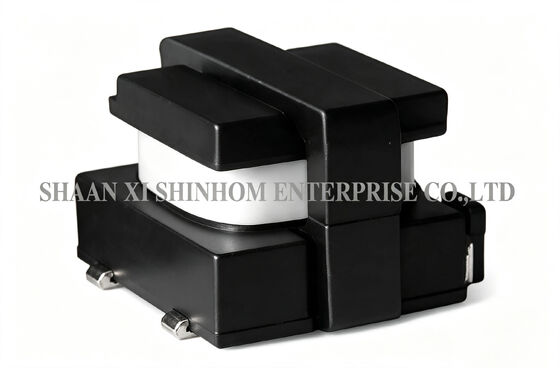

SMD High-Frequency Current Transformer CT02 Series Up to 18A Smallest Footprint for AC-DC and DC-DC Converters
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Gira: 1:50,1:100,1:150,1:200,1:250
Intervallo corrente: Fino a 18A
Caratteristiche di frequenza: Alta frequenza
Installazione: SMD
Misurare: 6,4*6,0*4,6 mm
Personalizzato: Personalizzato
Evidenziare:

Transformatori di corrente SMD serie CT02

,

con una tensione di non più di 50 kV

,

con una capacità di accensione superiore a 50 W
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS/ISO/UL/CE/IATF16949/CNAS
Numero di modello: Serie CT02
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/mese
Descrizione di prodotto
Trasformatori di corrente per dispositivi a montaggio superficiale serie CT02 con corrente fino a 18A

La serie CT02 trasformatore di corrente SMD ad alta frequenza presenta un design di dimensioni minime. La corrente nominale è fino a 18A. L'intervallo di frequenza è da 1kHz a 1MHz. Sono disponibili cinque opzioni di rapporto spire standard: 1:50, 1:100, 1:150, 1:200 e 1:300, adatte a diversi requisiti di precisione di rilevamento. Test di tensione di tenuta: 1500VAC, garantendo un isolamento sicuro da alta a bassa tensione. Conforme agli standard di ritardante di fiamma UL94V-0. Le specifiche elettriche si basano su test a una temperatura ambiente di 25°C. La corrente nominale è definita come il valore di corrente al quale la corrente primaria più la corrente riflessa secondaria (shunt del rapporto spire) provoca un aumento di temperatura di 40°C. È ampiamente utilizzato in convertitori AC-DC/DC-DC, convertitori POL point-of-load, circuiti di controllo della corrente ad alta frequenza e applicazioni di test di corrente pulsata.

CARATTERISTICHE:
  • Ingombro minimo
  • Testato Hi-Pot a 1500VAC
  • Intervallo di frequenza di lavoro: da 1kHz a 1MHz
  • Intervallo di corrente: fino a un massimo di 18A
  • Rapporto spire: 1:50. 1:100. 1:150, 1:200 e 1:300
APPLICAZIONI:
  • Convertitori AC/DC
  • Convertitori DC/DC
  • Convertitori POL
  • Circuito di controllo della corrente ad alta frequenza e test di corrente pulsata
INFORMAZIONI TECNICHE:
  • Testato a 10kHz, 0.1Vrms.
  • Specifiche elettriche a 25°C
  • Intervallo operativo: da -40°C a +130°C. Questa è una combinazione della temperatura ambiente più l'aumento di temperatura.
  • Conforme a UL 94V-0.
  • Corrente DC attraverso il primario, più la corrente DC divisa per il rapporto spire attraverso l'avvolgimento secondario, per causare un aumento di temperatura di 40°C a 25°C ambiente.
  • Tutti i prodotti sono conformi RoHS

Trasformatore di corrente ad alta frequenza SMD Serie CT02 Fino a 18A Impressione minima per convertitori AC-DC e DC-DC

Note: Le specifiche del prodotto possono essere personalizzate

FAQ

D: Quali sono i vantaggi delle dimensioni minime della serie CT02?

R: Il design di dimensioni minime rende la serie CT02 particolarmente adatta per progetti di alimentazione compatti con spazio limitato, come convertitori POL (point-of-load), moduli di alimentazione per dispositivi portatili e layout di PCB ad alta densità. Consente un rilevamento accurato della corrente e un controllo di feedback entro uno spazio limitato.

D: Come viene definita la corrente nominale di 18A?

R: La corrente nominale è definita come il valore di corrente al quale la corrente primaria più la corrente riflessa secondaria (shunt del rapporto spire) insieme causano un aumento di temperatura di 40°C, testato a una temperatura ambiente di 25°C. Nelle applicazioni reali, assicurarsi che la corrente totale non superi il valore nominale e che la temperatura del componente (temperatura ambiente + aumento di temperatura) non superi 130°C.
