Trasformatore corrente leggero 5 del centro spaccato - Closing/apertura improvvisi dell'input 5000A

Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening

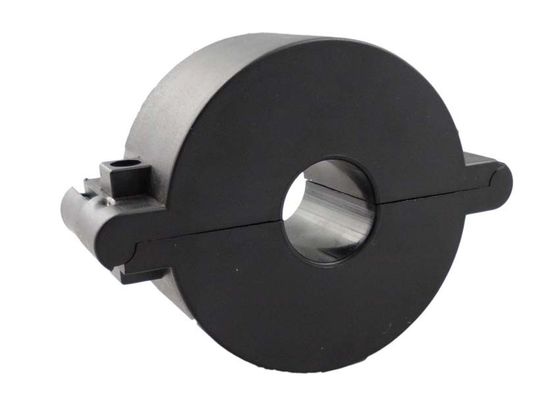

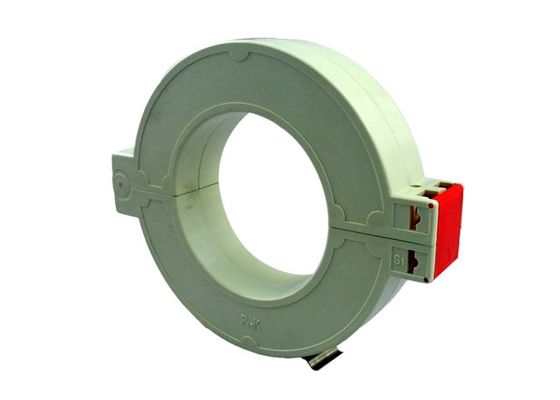

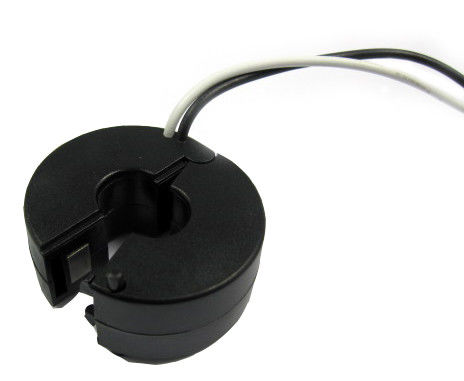

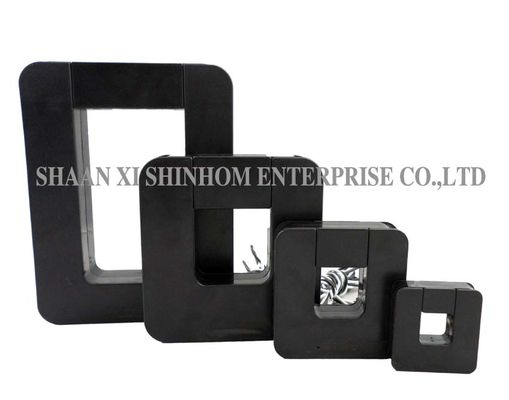

Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening

Grande immagine :  Trasformatore corrente leggero 5 del centro spaccato - Closing/apertura improvvisi dell'input 5000A Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: Serie SCTK751
Termini di pagamento e spedizione:
Quantità di ordine minimo: negoziazione
Prezzo: Negotiation
Imballaggi particolari: scatola
Tempi di consegna: 4~8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/month
Descrizione di prodotto dettagliata
gamma corrente: 5-5000A di uscita: 0.333VAC o 0-0.5A
Accuratezza: 1.0 Nome del prodotto: trasformatore corrente del Spaccatura-centro
frequenza perating: 50-60Hz Personalizzabile:
Evidenziare:

il centro spaccato ct

,

tipo trasformatore corrente del centro spaccato

Il trasformatore corrente del centro spaccato di serie SCTK751 con 5 a 5000A ha introdotto e rompe la caratteristica apertura/di Closing, l'accuratezza 1,0

        Le serie SCTK751 di trasformatori correnti di stile del centro spaccato sono progettate per installazione veloce e facile. La progettazione del centro spaccato permette le misure correnti senza contatto con induzione del campo magnetico senza staccare i circuiti dei cavi per l'installazione di CT. Questo metodo permette una misura corrente più sicura, più facile e portatile.


 Parametro elettrico

Frequenza 50-60Hz
Input stimato 5A-5000A
Campo di misura 10%In-130%In
Potenza nominale 0.333V (CA) o 0-500mA
Rapporto ± 1,0%
Angolo di fase ≤ ±90min
Resistenza dielettrica 2.5KV/1mA/1min
Resistenza di isolamento DC500V/100MΩmin



Parametro meccanico

Caso PC /UL94-V0
Bobina PBT
Il centro Permalloy
Struttura interna Epossidico
Costruzione Legame
Impiegati di funzionamento - 25℃~+75℃
Umidità di funzionamento ≤85%
Collegamento dell'uscita Cavo di UL1015 22AWG (cavo twinsted) 2.0m



Caratteristiche:

  1. Gamma di prova: 5 all'input di CA 5000A, all'uscita di 0.333V o a 0-0.5A
  2. Progettazione del centro spaccato, cassaforte, facile installare, portatile
  3. Ampia finestra interna, permettendo pressione dei cavi o delle sbarre colletrici grandi
  4. Collaudi il trasformatore corrente di CA del leaker del morsetto di dimensione di serie del foro
  5. Trasformatore corrente del centro spaccato con la struttura interfogliata della cerniera e del giunto
  6. Vasta gamma delle dimensioni per accomodare tutte le installazioni attuali

Applicazioni:

  1. Linee elettriche ed attrezzature di misura, di controllo e di protezione correnti
  2. Flusso corrente di CA di misure i motori elettrici, l'illuminazione, le attrezzature di stato dell'aria, ecc
  3. Compatibile con il controllo della temperatura di HVAC, gestione di potere, sistemi di automazione di costruzione

Scriva la selezione a macchina

      P/N

Input stimato

(A)

Uscita (mA/V)

Accuratezza

Dimensioni (mm/inch)



A

B

C

D

E



SCTK751A



5-200A

(5,10,30,50,75,100,125,150,200)



0-13.3mA

0.333V



1,0



50,8

(2,00)



53,3

(2,09)



15,0

(0,59)



19,1

(0,75)



19,1

(0,75)



SCTK751B



10-400A

(10,50,75,150,200,250,300,400)



0-26.6mA

0.333V



1,0



59,6

(2,35)



62,7

(2,47)



21,0

(0,83)



19,1

(0,75)



19,1

(0,75)



SCTK751C



50-630A

(50.100.125.200.250.400.600.630)



0-66.6mA

0.333V



1,0



82,5

(3,25)



85,1

(3,35)



25,6

(1,01)



31,8

(1,25)



31,8

(1,25)



SCTK751D



100-2000A

(100,250,400,630,800A, 1000,2000)



0-200mA

0.333V



1,0



121,0

(4,76)



127,0

(5,00)



30,4

(1,19)



50,8

(2,00)



50,8

(2,00)



SCTK751E



200-3000A

(200,250,400,630,1500,2500,3000)



0-300mA

0.333V



1,0



118,0

(4,65)



133,0

(5,24)



24,0

(0,94)



68,0

(2,68)



80,0

(3,15)



SCTK751F



400-5000A

(400,800,1000,1500,2000,3000,5000)



0-500mA

0.333V



1,0



146,0

(5,75)



190,5

(7,50)



35,6

(1,40)



76,2

(3,00)



127,0

(5,00)



Istruzioni per l'uso



Trasformatore corrente leggero 5 del centro spaccato - Closing/apertura improvvisi dell'input 5000A 0



Trasformatore corrente leggero 5 del centro spaccato - Closing/apertura improvvisi dell'input 5000A 1



Note: Le specifiche di prodotto possono essere personalizzate
