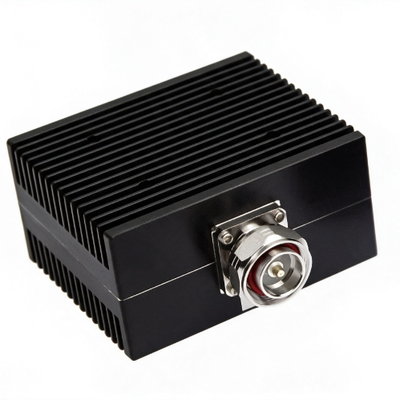

Attenuatori e terminazioni fisse coassiali DC-67GHz 2W-1000W per sistemi di test, misurazione e comunicazione

Questa serie diattenuatori fissi coassialie le terminazioni sono progettate per sistemi RF/microonde. La gamma di frequenza copre CC a 67 GHz. Coperture della gamma di potenzaDa 2 W a 1000 W. L'impedenza standard è50Ω. Il prodotto offre più tipi di connettori, inclusi1,85 mm,2,4 mm,2,92 mm,3,5 mm,SMA,SSMP,N,TNC, E7/16 (DIN). Questi si adattano a varie apparecchiature di prova e misurazione e sistemi di comunicazione. ILdisegno a basso VSWRgarantisce un eccellente adattamento dell'impedenza, riducendo la riflessione del segnale e la perdita di potenza. Sono ampiamente utilizzati inprova e misurazione,stazioni base di comunicazione,amplificatori di potenza, Esistemi di test di invecchiamento multicanale.

• Gamma di frequenza: da CC a 67 GHz

• Gamma di potenza: da 2 W a 1000 W

• Impedenza standard – 50Ω

• Basso VSWR – eccellente adattamento di impedenza

• Diversi tipi di connettori – disponibili

• Valori di attenuazione ad alta precisione

• Temperatura di funzionamento: da -55°C a +125°C

• Conformità RoHS: soddisfa gli standard ambientali

• Sistemi di test e misurazione RF

• Abbinamento della potenza della stazione base di comunicazione

• Stadi di uscita dell'amplificatore di potenza

• Terminali di comunicazione satellitare

• Sottosistemi di test di invecchiamento multicanale

• Carichi fittizi dell'antenna

• Porte corrispondenti al dispositivo a microonde

D: Qual è la differenza tra attenuatori fissi e terminazioni?

R: Gli attenuatori fissi vengono utilizzati per ridurre la potenza del segnale in base a rapporti precisi (ad esempio, 3 dB, 6 dB, 10 dB, 20 dB, 30 dB, 40 dB, 50 dB, 60 dB, ecc.). Sono comunemente usati per la regolazione della potenza e la corrispondenza del livello del segnale. Le terminazioni vengono utilizzate principalmente per assorbire l'energia del segnale e adattare l'impedenza per prevenire la riflessione del segnale. Sono spesso utilizzati come carichi fittizi per antenne o porte corrispondenti per dispositivi multiporta.

D: Come scegliere il tipo di connettore giusto?

R: La scelta del connettore dipende principalmente dalla frequenza operativa, dalla potenza e dalla compatibilità del sistema.1,85 mmsupporta fino a 67GHz.2,4 mmsupporta fino a 50GHz.2,92 mmsupporta fino a 42GHz.3,5 mmsupporta fino a 26,5 GHz.SMA/N/TNCsupporta fino a 18GHz. Una frequenza più elevata richiede dimensioni del connettore più piccole. Durante la selezione, assicurarsi che il tipo di connettore corrisponda alle porte dell'apparecchiatura.

D: Che impatto ha VSWR sul sistema?

R: Quanto più vicino è il VSWR1:1, migliore è l'adattamento dell'impedenza, con conseguente minore riflessione del segnale e maggiore efficienza di trasferimento di potenza. Un VSWR elevato causa la riflessione del segnale, una maggiore perdita di potenza e potrebbe persino danneggiare i componenti dell'amplificatore di potenza. Questa serie offre VSWR a partire da1.20:1, garantendo eccellenti prestazioni di adattamento dell'impedenza.

D: Qual è la differenza tra potenza di picco e potenza media?

UN:Potenza mediasi riferisce alla capacità di gestione della potenza a lungo termine in condizioni di onda continua (CW).Potenza di piccosi riferisce alla potenza istantanea che può essere gestita in condizioni di impulso. La potenza di picco è in genere molto superiore alla potenza media, ma è limitata dall'ampiezza dell'impulso e dal ciclo di lavoro. Quando si seleziona, considerare entrambi in base al tipo di segnale (CW o impulso).
