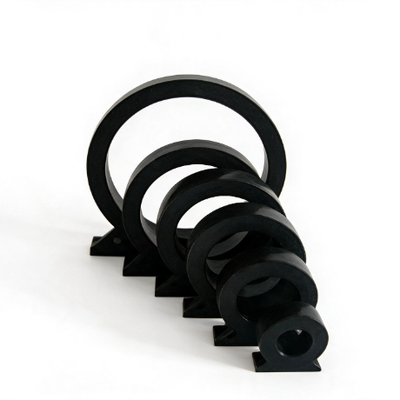

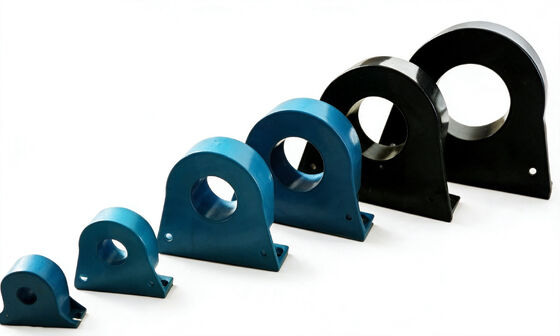

Trasformatori di corrente montati a viti in miniatura serie SCT 0-5000A per il monitoraggio e la protezione della potenza

ILTrasformatore di corrente miniaturizzato con montaggio a vite serie SCTè progettato per applicazioni di monitoraggio e protezione dell'energia. L'ingresso nominale copre0-5000Acon un rendimento di0-500 mA.Il prodotto utilizza amontaggio a viteprogetto. La finestra interna è ampia e consente il passaggio diretto di cavi ad alta corrente o sbarre di rame. L'installazione è semplice e veloce. Un resistore di precisione interno è collegato in parallelo all'avvolgimento secondario, fornendo un'uscita sicura a bassa tensione. Ciò consente di risparmiare tempo e costi di installazione. Precisione del rapporto:≤±0,1%. Errore dell'angolo di fase:≤±5 minuti. Soddisfa i requisiti di misurazione ad alta precisione. L'alloggiamento è costituito daABS/UL94-V0materiale ignifugo. L'interno è in vaso epossidico. Il nucleo utilizzaPermalloOnanocristallinomateriale, adatto ad ambienti difficili. È ampiamente usato insistemi di distribuzione dell’energia,monitoraggio motorio,controllo dell'illuminazione,HVAC, Esistemi di controllo dell'automazione.

• Ingresso nominale: 0-5000 A
• Campo di misura: da 5%In a 120%In
• Uscita nominale – 0-500 mA
• Errore di rapporto – ≤±0,1%
• Errore dell'angolo di fase – ≤±5 minuti
• Gamma di frequenza: 50-400 Hz
• Rigidità dielettrica – 2,5 KV/1 mA/1 minuto
• Resistenza di isolamento – ≥1000MΩ (DC500V)
• Materiale dell'alloggiamento: ABS/UL94-V0 ritardante di fiamma
• Materiale del nucleo: permalloy o nanocristallino

• Monitoraggio della corrente del sistema di distribuzione dell'energia
• Misura e protezione della corrente del motore
• Monitoraggio alimentazione impianto di illuminazione
• Monitoraggio della corrente del compressore d'aria
• Sistemi HVAC
• Dispositivi di protezione relè
• Apparecchiature per il monitoraggio della potenza e dell'energia
• Sistemi di controllo dell'automazione

D: Qual è la precisione del rapporto di questo trasformatore di corrente?

R: IlSerie SCToffre una precisione del rapporto di≤±0,1%e errore dell'angolo di fase di≤±5 minuti. Questa è una classe di alta precisione. È adatto per applicazioni di monitoraggio dell'energia, misurazione dell'energia e protezione relè che richiedono un'elevata precisione di misurazione.

D: Cos'è la struttura passante a giro singolo? Cosa bisogna tenere presente durante l'installazione?

R: La struttura passante a giro singolo significa che il cavo misurato o la barra collettrice in rame passa direttamente attraverso la finestra centrale del trasformatore. Non è necessario avvolgere le bobine attorno al trasformatore. Durante l'installazione, assicurarsi che il conduttore misurato passi attraverso il centro della finestra per la migliore precisione di misurazione. La dimensione della finestra deve corrispondere al cavo o alla sbarra misurata.

D: Perché l'uscita secondaria è a bassa tensione sicura?

R: L'avvolgimento secondario è collegato in parallelo con un resistore di precisione interno. Questo converte il segnale di corrente in un segnale di uscita a bassa tensione (≤0,5 V), garantendo la sicurezza degli operatori e delle apparecchiature di misura collegate. Questo design elimina inoltre la necessità di resistori di campionamento esterni, risparmiando tempi e costi di installazione.
