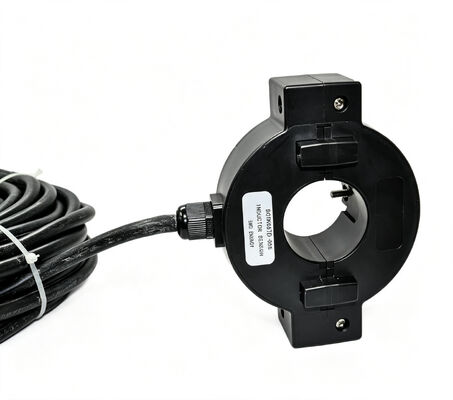

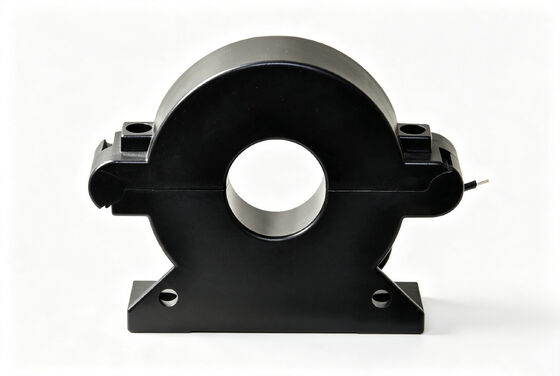

Trasformatore di corrente a nucleo diviso serie SCTK681A 50-2000Hz ad ampia frequenza per il monitoraggio di motori e HVAC

Trasformatori di corrente a nucleo diviso della serie 5A-630A RoHS SCTK681A

IlSerie SCTK681AIl trasformatore di corrente a nucleo diviso è progettato per la misurazione e il monitoraggio della corrente nelle reti di distribuzione di energia nuove o esistenti.Il prodotto utilizza una struttura a nucleo diviso che consente un'installazione rapida senza disconnettere o rimuovere cavi o barreQuesto riduce significativamente i costi e i tempi di installazione. L'avvolgimento secondario ha una resistenza parallela di precisione integrata, che fornisce una uscita di bassa tensione sicura di 0.333VAC o 0-500mA senza necessità di resistenze di campionamento esterne.errore di rapporto: ≤±1,0%. errore di angolo di fase: ≤±60 minuti. resistenza dielettrica: 2,5KV/1mA/1 minuto. conforme RoHS. ampiamente utilizzato nei dispositivi di protezione dei relè, nella misurazione della corrente del motore e della potenza,illuminazione, compressori d'aria, HVAC, sistemi di controllo di automazione e monitoraggio delle linee di distribuzione dell'energia.

Caratteristiche

• Intervallo di prova: da 5 a 630A di ingresso CA, da 0 a 0,333V di uscita, da 0 a 500mA
• È stato appositamente progettato per facilitarne l'installazione in reti nuove o già esistenti.
• Possono essere installati senza aprire alcun circuito di cavi o di barre di bus.
• Una resistenza di precisione interna attraverso l'avvolgimento secondario del CT fornisce una bassa tensione di uscita sicura.
• Si risparmia tempo e costi di installazione.

Applicazioni

1. Dispositivo di protezione del relè.
2. Misurazione della corrente e della potenza per motori elettrici, illuminazione, compressore d'aria, sistemi di riscaldamento e ventilazione, apparecchiature di condizionamento d'aria e sistema di controllo dell'automazione.
3. Misurazione, monitoraggio e protezione della corrente per i cablaggi e le apparecchiature elettriche.

Parametro elettrico

Parametro meccanico

Selezione del tipo

Nota:Le specifiche del prodotto possono essere personalizzate

Domande frequenti

D: Il trasformatore di corrente a nucleo diviso richiede lo spegnimento o la rimozione del cavo durante l'installazione?

R: No.Serie SCTK681Autilizza una struttura a nucleo diviso con un nucleo che si apre e si chiude.Questa caratteristica lo rende particolarmente adatto per progetti di retrofit e applicazioni in cui l'alimentazione non può essere spenta, riducendo significativamente i costi e i tempi di installazione.

D: Qual è la funzione del resistore di precisione integrato?

R: L'avvolgimento secondario ha una resistenza parallela di precisione integrata che converte il segnale di corrente direttamente in una uscita di bassa tensione sicura (0.333VAC) o segnale di corrente standard (0-500mAQuesta progettazione semplifica l'installazione, migliora la sicurezza e consente di risparmiare sui costi dei componenti e sullo spazio di installazione.

D: A quali applicazioni può rispondere l'errore del rapporto ≤ ± 1,0%?

A: Il±1,0%Il rapporto errore soddisfa i requisiti di precisione della maggior parte delle applicazioni di monitoraggio dell'energia industriale, protezione delle attrezzature, gestione dell'energia e controllo dell'automazione.Per requisiti di precisione più elevati, come la misurazione dell'energia, si prega di consultarci per modelli con classi di precisione più elevate.
