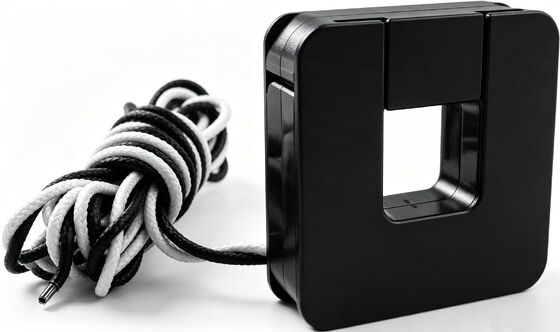

Trasformatore di corrente a nucleo diviso serie SCTK751AT con uscita di tensione per monitoraggio di potenza e protezione relè

Il serie SCTK751AT è progettato per applicazioni di monitoraggio dell'alimentazione, sistemi di distribuzione dell'alimentazione e protezione dei relè. Il prodotto utilizza una struttura a nucleo diviso che consente un'installazione rapida senza scollegare o rimuovere i cavi. Ciò riduce significativamente i costi e i tempi di installazione. L'avvolgimento secondario ha un resistore di precisione integrato, che fornisce un segnale di tensione in uscita che può essere collegato direttamente a vari misuratori e dispositivi di protezione. La misurazione ad alta precisione garantisce dati di corrente accurati e affidabili in diverse condizioni di carico. È ampiamente utilizzato in monitoraggio dell'alimentazione, sistemi di distribuzione dell'alimentazione, protezione dei relè, monitoraggio delle apparecchiature elettriche e gestione dell'energia.

• Struttura a nucleo diviso – installazione senza rimozione del cavo

• Segnale di uscita di tensione

• Tensione di uscita di prova in condizioni di corrente nominale

• Misurazione ad alta precisione

• Resistore di precisione integrato

• Uscita sicura a bassa tensione

• Alta affidabilità – lunga durata

• Installazione semplice – risparmio sui costi

• Sistemi di monitoraggio dell'alimentazione

• Misurazione della corrente nei sistemi di distribuzione dell'alimentazione

• Dispositivi di protezione dei relè

• Monitoraggio delle apparecchiature elettriche

• Sistemi di gestione dell'energia

• Controllo dell'automazione industriale

• Monitoraggio elettrico degli edifici

• Progetti di retrofit (installazione senza spegnimento)

D: Quale tipo di uscita utilizza la serie SCTK751AT?

R: Questa serie utilizza un tipo di uscita di tensione. L'avvolgimento secondario ha un resistore di precisione integrato che converte il segnale di corrente in un segnale di tensione in uscita (Vout testata a Corrente Nominale). L'uscita di tensione può essere collegata direttamente a PLC, DCS, strumenti di misurazione e dispositivi di protezione senza la necessità di resistori di campionamento aggiuntivi.

D: Quali sono i vantaggi dell'uscita di tensione rispetto all'uscita di corrente?

R: I segnali di uscita di tensione possono essere collegati direttamente a moduli di ingresso di tensione standard (come 0-10V o 0-333mV). Non sono necessari resistori di campionamento o trasmettitori aggiuntivi. Ciò semplifica la progettazione del sistema, riduce i costi di cablaggio e migliora la capacità anti-interferenza. I segnali di tensione sono meno influenzati dalla resistenza della linea durante la trasmissione, rendendoli adatti per la trasmissione su lunghe distanze.

D: Il trasformatore di corrente a nucleo diviso richiede lo spegnimento o la rimozione del cavo durante l'installazione?

R: No. La serie SCTK751AT utilizza una struttura a nucleo diviso con un nucleo che si apre e si chiude. Può essere installato senza scollegare o rimuovere alcun cavo. Questa caratteristica lo rende particolarmente adatto per progetti di retrofit e applicazioni in cui l'alimentazione non può essere interrotta, riducendo significativamente i costi e i tempi di installazione.
