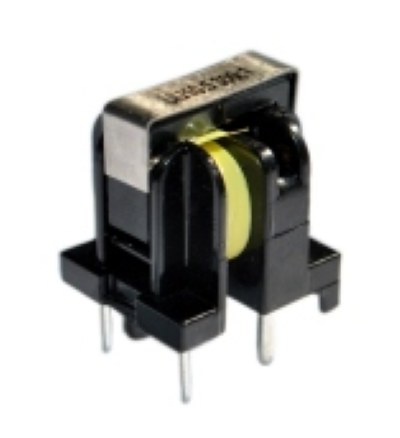

Trasformatori di corrente di protezione serie ACST11 per sistemi di monitoraggio e di prova

IlSerie ACST11il trasformatore di corrente di protezione adotta undisegno della bobina divisa (cornice divisa), che fornisce ottime prestazioni di isolamento e undi tensione dielettrica fino a 3000 VrmsÈ adatto ad applicazioni quali il monitoraggio della corrente protettiva, i sistemi di protezione delle prove e il monitoraggio elettrochimico.

Questo trasformatore di corrente è conformeNorme per sistemi di isolamento di classe B certificati ULLa sua struttura compatta consente una facile integrazione in apparecchiature con spazio limitato.

La serie ACST11 offre molteplici opzioni di rapporto di curva che vanno daDa 100 a 1500 giri, con un intervallo di induttanza secondaria di40 mH a 6800 mH, e un valore massimo di corrente primaria da12 A a 300 A, che consente un'adattamento flessibile ai vari requisiti di rilevamento e misurazione attuali.

• Isolamento di classe UL B¢ Alta resistenza termica, prestazioni affidabili

• Resistenza dielettrica 3000Vrms¢ Ottimo isolamento di sicurezza

• Disegno della bobina a fessura¢ Isolamento migliorato, sicurezza superiore

• Confezione compattaRisparmia spazio sui PCB

• Intervallo del rapporto di rotazione¥ 100T a 1500T

• Induttanza secondaria️ da 40mH a 6800mH

• Corrente primaria massima️ da 12A a 300A

• Monitoraggio della corrente di protezioneProtezione contro le sovraccorrenti nei sistemi di alimentazione

• Sistemi di protezione di prova¢ Prova del dispositivo di protezione dei relè

• Monitoraggio elettrochimico¢ rilevamento di corrente nei processi elettrochimici

• Attrezzature di controllo industrialiProtezione motoria e monitoraggio delle condizioni

• Sistemi di alimentazione¢ Sensore di corrente di alimentazione di commutazione

D: Qual è il grado di isolamento del trasformatore di corrente della serie ACST11?

A:La serie ACST11 è conforme al sistema di isolamento di classe B certificato UL (indice termico 130°C) e offre una resistenza dielettrica fino a 3000 Vrms,garantire un'elevata sicurezza e affidabilità nelle applicazioni più impegnative.

D: Quali sono i vantaggi della bobina a fette?

A:La struttura a bobina divisa migliora la separazione tra isolamento primario e secondario, migliorando la capacità di resistenza alla tensione.che aiuta a ridurre la complessità della produzione e il costo complessivo di produzione.

D: Come selezionare il modello di rapporto di curva appropriato?

A:La selezione deve essere basata sulla corrente primaria massima dell'applicazione.ACST11-201 (con potenza massima di 270 A)per garantire un margine di progettazione sufficiente e un funzionamento affidabile.
