Micro trasformatore corrente del centro spaccato, retro misura toroidale del trasformatore corrente

negoziazione
MOQ
negotiable
prezzo

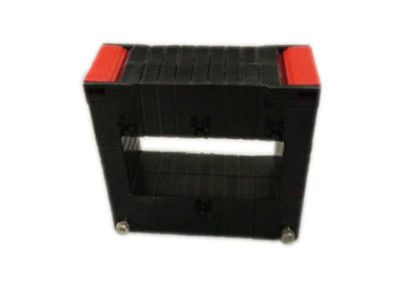

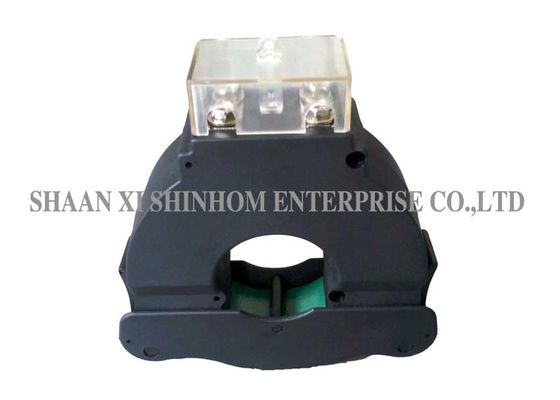

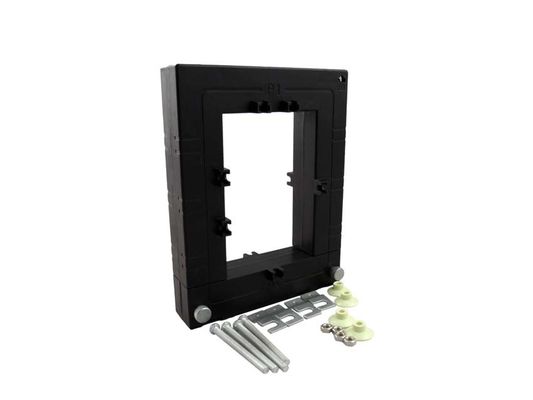

Micro Split Core Current Transformer , Toroidal Current Transformer Retro Fit
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
gamma corrente: 100~1000A
di uscita: 5A / 1A
Struttura della bobina: Toroidale
Campo di misura: 5%In-130%In
frequenza: 50-400Hz
Personalizzabile: Sì
Evidenziare:

tipo trasformatore corrente del centro spaccato

,

sensore della corrente del centro spaccato
Informazioni di base
Luogo di origine: La Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: Serie di SCTK667A
Termini di pagamento e spedizione
Imballaggi particolari: scatola
Tempi di consegna: 4~8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/month
Descrizione di prodotto
SCTK667A Serie Split Core Ingresso da 100 a 1000 A CT, Trasformatori di corrente, Sensore di corrente

Il trasformatore di corrente retro-fit (split-core) serie SCTK667A è stato appositamente progettato per facilitare la loro installazione in opere nuove o già esistenti. Possono essere installati senza aprire alcun cavo o circuito della sbarra. Un resistore di precisione interno sull'avvolgimento secondario del CT fornisce un'uscita di tensione a bassa sicurezza. Può far risparmiare tempo e costi di installazione. Utilizzato principalmente in

  • Dispositivo di monitoraggio corrente, potenza ed energia.
  • Misura di corrente, monitoraggio e protezione per i collegamenti elettrici e le apparecchiature.
  • Dispositivo di protezione del relè.
  • Misura di corrente e potenza per motori elettrici, illuminazione, compressore d'aria, sistema di riscaldamento e ventilazione, apparecchiature per il condizionamento dell'aria e sistema di controllo automatico.

Caratteristiche:

  1. Ingresso: da 100 a 1000 A
  2. Uscita di 1A o 5A
  3. Trasformatore di corrente a nucleo diviso con giunto interleaved e struttura a cerniera
  4. Ampia finestra interna, che consente il serraggio di grandi cavi o sbarre
  5. Trasformatore di corrente alternata con perdita di pinze di dimensioni serie di fori di prova

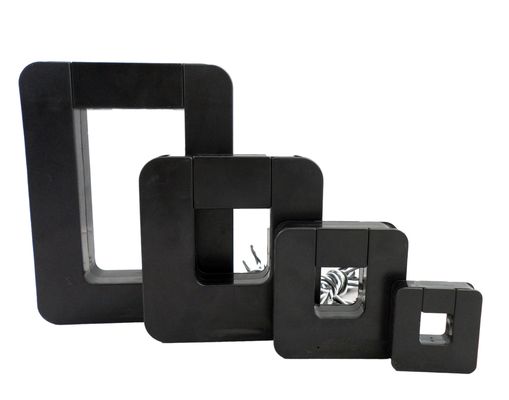

  6. Ampia gamma di dimensioni per accogliere tutte le installazioni esistenti

Parametro elettrico

Frequenza 50-400Hz
Ingresso nominale 100A-1000A
Campo di misura 5% in 130% In
Uscita nominale 5A / 1A
Rapporto ≤ ± 0,5%
Angolo di fase ≤ ± 30min
Rigidità dielettrica 2.5KV / 1mA / 1min
Resistenza di isolamento DC500V / 100MΩmi


Parametro meccanico

Astuccio PA / UL94-V0
Bobina PAPÀ
Nucleo Acciaio al silicio
Struttura interna Epoxy
Costruzione Cravatta
Temp. Operativa -25 ℃ ~ + 75 ℃
Umidità operativa ≤85%
Connessione di uscita terminale

Digita la selezione

Input Output Burden (VA) / Classe Input Output Burden (VA) / Classe
(UN) 0.5 1.0 3.0 (UN) 0.5 1.0 3.0
100/5 1.5 2.5 3.75 100/1 1.5 2.5 3.75
150/5 1.5 2.5 3.75 150/1 1.5 2.5 3.75
200/5 1.5 2.5 5 200/1 1.5 2.5 5
250/5 1.5 2.5 5 250/1 1.5 2.5 5
300/5 2.5 2.5 5 300/1 1.5 2.5 5
400/5 2.5 3.75 5 400/1 2.5 3.75 5
500/5 2.5 3.75 5 500/1 2.5 3.75 5
600/5 2.5 3.75 5 600/1 2.5 3.75 5
800/5 5 10 15 800/1 5 10 15
1000/5 5 10 15 1000/1 5 10 15

Note: le specifiche del prodotto possono essere personalizzate
