Alta precisione magnetica della struttura del circuito del trasformatore corrente del centro spaccato di RoHS

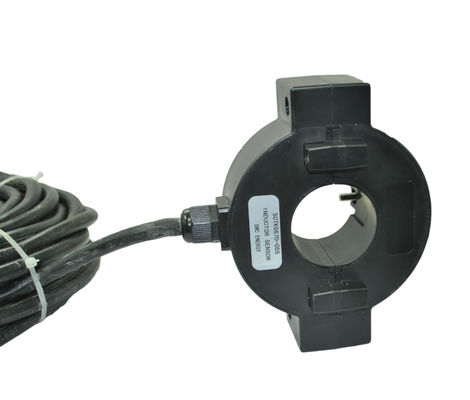

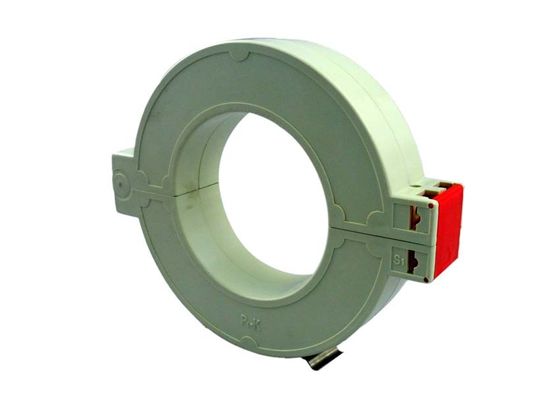

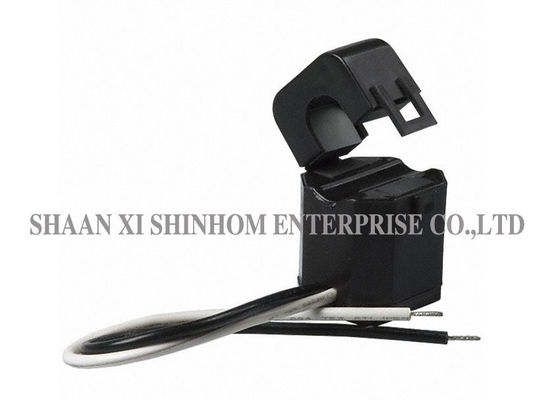

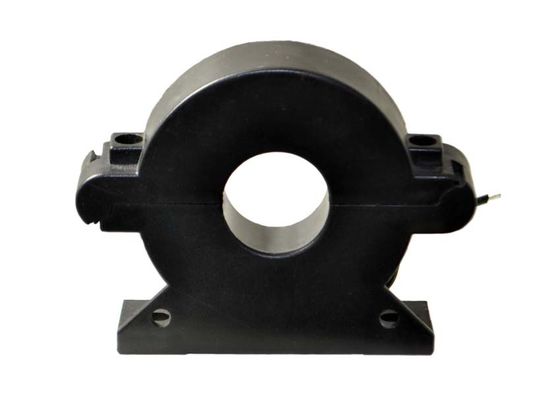

RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision
RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision

Grande immagine :  Alta precisione magnetica della struttura del circuito del trasformatore corrente del centro spaccato di RoHS Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: Serie di SCTK681A
Termini di pagamento e spedizione:
Quantità di ordine minimo: negoziazione
Prezzo: Negotiation
Imballaggi particolari: scatola
Tempi di consegna: 4~8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/month
Descrizione di prodotto dettagliata
gamma corrente: 5~630A di uscita: 0.333V (CA) o 0-500mA
classe: 0,5、 3,0 del、 1,0 Campo di misura: 10%In-130%In
Struttura magnetica del circuito: Tipo combinato frequenza: 50Hz-2KHz
Personalizzabile:
Evidenziare:

il centro spaccato ct

,

sensore della corrente del centro spaccato

Trasformatori di corrente split core SCTK681A serie 5A-630A RoHS con uscita 0,333 VAC o 0-500 mA

Trasformatore di corrente split-core serie SCTK681A

  • Campo di prova: da 5 a 630 A di ingresso CA, da 0 a 0,333 V, da 0 a 500 mA
  • È stato appositamente progettato per facilitare la loro installazione in opere nuove o già esistenti.
  • Possono essere installati senza aprire alcun cavo o circuito della sbarra.
  • Un resistore di precisione interno sull'avvolgimento secondario del CT fornisce un'uscita di tensione a bassa sicurezza.
  • Può far risparmiare tempo e costi di installazione.


applicazioni:

  1. Dispositivo di protezione del relè.
  2. Misura di corrente e potenza per motori elettrici, illuminazione, compressore d'aria, sistema di riscaldamento e ventilazione, apparecchiature per il condizionamento dell'aria e sistema di controllo automatico.
  3. Misura di corrente, monitoraggio e protezione per i collegamenti elettrici e le apparecchiature.

Parametro elettrico

Frequenza 50-2KHz
Ingresso nominale 5A-630A
Campo di misura 10% in 130% In
Uscita nominale 0,333 V (CA) o 0-500 mA
Rapporto ≤ ± 1,0%
Angolo di fase ≤ ± 60min
Rigidità dielettrica 2.5KV / 1mA / 1min
Resistenza di isolamento DC500V / 100MΩmin

Parametro meccanico

Astuccio PA / UL94-V0
Bobina PBT
Nucleo Acciaio al silicio
Struttura interna Epoxy
Costruzione Cravatta
Temp. Operativa -25 ℃ ~ + 75 ℃
Umidità operativa ≤85%
Connessione di uscita UL1015 20AWG Wire (filo twinsted) 2,5m


Digita la selezione

P / N

Ingresso nominale

(UN)

Uscita (mA / V) Precisione Dimensioni (mm / inch)
Ø UN B C
SCTK681A-005

5-20A

(5,8A, 10,15,20)

0-25mA

0.333V

0.5,1.0,3.0

5.0

(0.20)

31.5

(1.24)

19.5

(0.77)

21,0

(0.83)

SCTK681A-010

5-75A

(5,10,20,50,75)

0-50mA

0.333V

0.5,1.0,3.0

10.0

(0.39)

41.0

(1.61)

24,0

(0.94)

26,5

(1.04)

SCTK681A-016

5-150A

(5,10,50,100,150)

0-100mA

0.333V

0.5,1.0,3.0

16,0

(0.63)

45.5

(0.22)

29,0

(1.14)

31.5

(1.24)

SCTK681A-024

10-250A

(10,50,100,200,250)

0-200mA

0.333V

0.5,1.0,3.0

24.5

(0.96)

65,0

(2.56)

45.0

(1.77)

40.0

(1.57)

SCTK681A-035

10-630A

(20,100,250,400,600)

0-500mA

0.333V

0.5,1.0,3.0

35.7

(1.41)

81.5

(3.21)

57.0

(2.24)

51.0

(2.01)




Note: le specifiche del prodotto possono essere personalizzate
