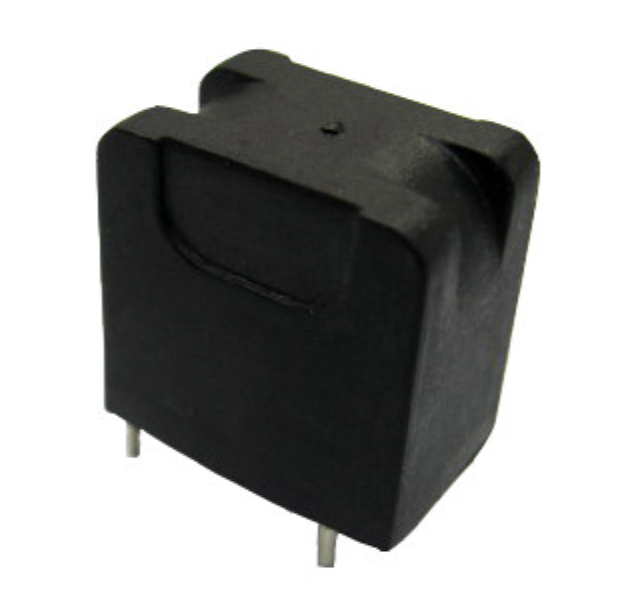

Trasformatore di corrente ad alta frequenza serie ACST 10A per alimentatori switching

Trasformatore di corrente ad alta frequenza serie ACST

Il trasformatore di corrente ad alta frequenza serie ACST è prodotto utilizzando un alloggiamento ignifugo PBT 94V0 e incapsulamento in resina epossidica, specificamente progettato per alimentatori switching e convertitori DC-DC, garantendo alta precisione, stabilità e alta isolazione. Il prodotto presenta una struttura robusta e affidabile con un design a basso profilo per montaggio diretto su PCB e un nucleo toroidale. Soddisfa i requisiti di tensione di tenuta 4000V e ampio intervallo di temperatura operativa. È adatto per alimentatori switching, filtraggio EMI e apparecchiature di comunicazione. È una scelta ideale per applicazioni di trasformatori di corrente ad alta frequenza nella misurazione di corrente e nella gestione dell'alimentazione.

CARATTERISTICHE:

1. Basso profilo, direttamente su PCB.
2. Custodia PBT 94V0 resistente alla combustione, resina epossidica, stabile.
3. Trasformatore di corrente toroidale ad alta frequenza
4. Intervallo di corrente: fino a 10A massimo
5. Rapporto di spire: 1:500, 1:1000

APPLICAZIONI:

1. Circuiti di uscita e livellamento degli alimentatori switching
2. Utilizzato come bobina di filtro per alimentatori switching ad alta frequenza
3. Contromisura contro ripple di picco
4. Filtri EMI/RFI
5. Convertitori DC/DC
6. Dispositivi IP e OP

INFORMAZIONI TECNICHE:

1. Intervallo di frequenza di lavoro: 20Hz~500Hz
2. Resistenza di isolamento: 500V DC >100MΩ
3. Hi-Pot: 4000V 1mA 60S
4. Intervallo di temperatura: da -25℃ a +85℃
5. Temperatura di stoccaggio: da -40℃℃ a +105℃℃
6. Resistenza al calore di saldatura: 260℃ per 10 secondi
7. Marcatura: Numero di parte e codice data

FAQ

D: Fornite supporto tecnico e raccomandazioni di selezione?

R: Sì. Disponiamo di un team tecnico professionale in grado di fornire raccomandazioni di selezione e soluzioni di personalizzazione basate sugli scenari applicativi e sui requisiti del circuito del cliente.

D: I campioni sono gratuiti? Quanto presto posso riceverli?

R: I campioni sono gratuiti e verranno spediti entro 3-5 giorni lavorativi. Per le politiche specifiche sui costi di spedizione, si prega di contattare il nostro team di vendita per conferma.

D14: Come gestite i problemi di qualità se si verificano?

R: Garantiamo la conformità del prodotto attraverso l'ispezione della qualità in entrata e il test di qualità al 100% prima della spedizione. Se si verificano problemi di qualità, si prega di contattare tempestivamente il nostro team di vendita. Forniremo soluzioni di reso/scambio o supporto tecnico.
