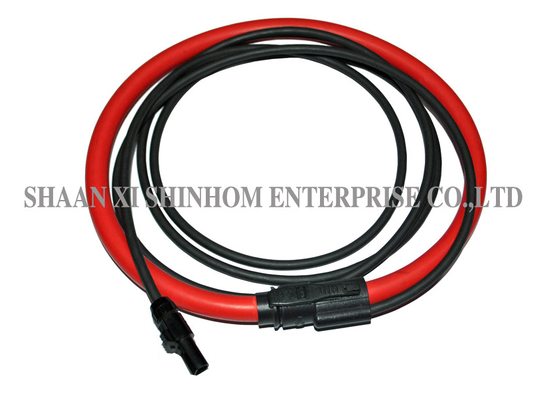

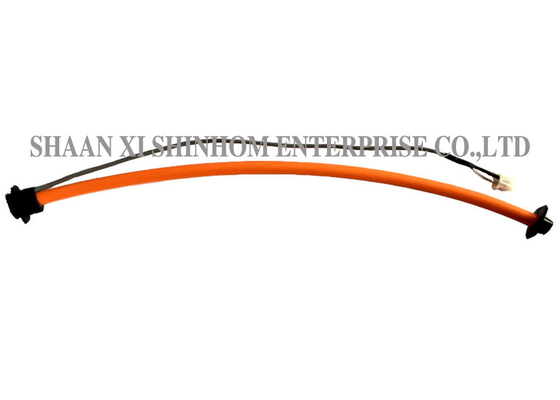

Bobina Rogowski ad alta precisione Precisione <1% per sistemi di misurazione di potenza e sistemi di misurazione distribuiti

Questo sensore di corrente a bobina Rogowski flessibile è progettato per applicazioni di monitoraggio di corrente elevata e misurazione di potenza. Utilizza una tecnologia avanzata di bobina ad anima d'aria e una struttura flessibile a scatto, adattandosi a conduttori primari di varie dimensioni.Il prodotto offre alta sensibilità, alta precisione, e eccellente linearità, con una forte immunità alle interferenze del campo magnetico esterno. Può operare stabilmente a lungo termine in ambienti di lavoro difficili (temperatura, umidità, EMI).È ampiamente utilizzato in misurazione di potenza< 1%, misurazione distribuita< 1 gradi a 50/60Hz (, e monitoraggio della corrente ad alta tensione. È una scelta ideale per la misurazione di corrente elevata e l'analisi della qualità dell'energia.CaratteristicheCapace di ospitare una gamma di dimensioni di conduttori primari.< 1%Adatto per ambienti operativi difficili (temperatura, umidità, EMI).< 1%Precisione: < 1%Sfasamento: < 1 gradi a 50/60Hz (Linearità: ±0,2% dal 10% al 100% della corrente primaria nominale

Sensibilità alla posizione del conduttore primario: ± 2% massimo

• Influenza del campo esterno: ± 1,5% massimo
• Tensione di lavoro della bobina: 1000VRMS o 1000VDC
• Tensione di tenuta di sovratensione dielettrica della bobina: 5kVRMS per 1 minuto
• Temperatura operativa: -20ºC a +60ºC
• Cavi: Cavo schermato, o secondo necessità del clienteApplicazioni
• Misuratori di potenzaMonitoraggio delle condizioniSistemi di misurazione distribuiti
• Forni elettrici
• Protezione da relè
• Monitoraggio della corrente di terra
• Monitoraggio della corrente ad alta tensione
• Specifiche
• Corrente nominale (rms)
• 10A-100KA

Uscita

• mV (senza integratore)

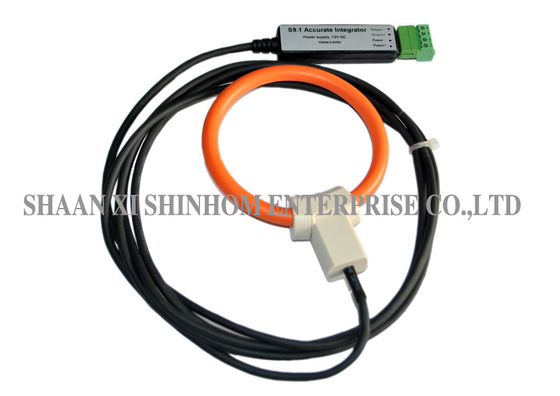

• 0-5V AC (con integratore)
• Alimentazione
• 9V
• Lunghezza bobina
• 20cm-200cm
• Tubo

Materiale UL

Alla frequenza di linea di 50/60Hz, lo sfasamento è

<1°

(tipicamente

D: Questo prodotto è sensibile alla posizione del conduttore e ai campi magnetici esterni?R: La sensibilità alla posizione del conduttore è ±2% Max, e l'influenza del campo magnetico esterno è

±1,5% Max
