Trasformatore di corrente a nucleo diviso autobloccante serie SCTK660A per distribuzione di potenza e controllo di automazione

Negoziazione
MOQ
Negoziabile
prezzo

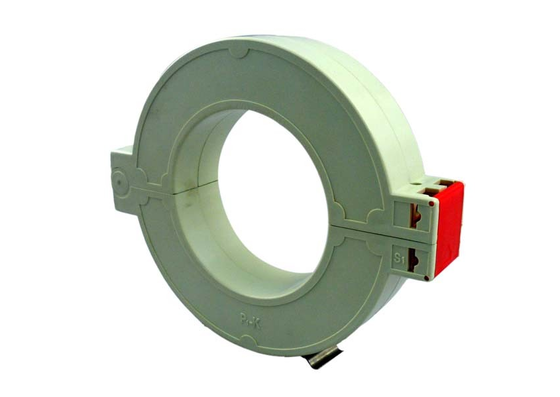

Self-Locking Split-Core CT SCTK660A Series for Power Distribution and Automation Control
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Intervallo corrente: 0,5~630 A
Produzione: 0,333 V (CA) o 0-500 mA
Classe: 0.2、0.5、1.0
Rigidità dielettrica: 5,0 kv/1 mA/1 min
Finestra interna: Da 10 mm a 32 mm
Personalizzabile: SÌ
Evidenziare:

Trasformatore di corrente a nucleo diviso autobloccante per distribuzione di potenza

,

Trasformatore di corrente a nucleo diviso per controllo di automazione

,

Trasformatore di corrente serie SCTK660A con funzione autobloccante
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: Serie SCTK660A
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/mese
Descrizione di prodotto

La serie SCTK660A è un trasformatore di corrente a nucleo diviso progettato per la misurazione e il monitoraggio della corrente in reti di distribuzione elettrica nuove o esistenti. Il prodotto utilizza una struttura autobloccante a nucleo diviso che consente un'installazione rapida senza scollegare o rimuovere cavi o barre. L'ampia finestra accoglie cavi o barre di grande diametro. L'avvolgimento secondario ha un resistore parallelo di precisione integrato, che fornisce un'uscita sicura a bassa tensione senza la necessità di resistori di campionamento esterni. L'incapsulamento epossidico garantisce eccellenti prestazioni di isolamento. È ampiamente utilizzato per la misurazione, il monitoraggio e la protezione della corrente nelle linee e nelle apparecchiature elettriche, nonché per la misurazione della corrente e della potenza di motori, illuminazione, compressori d'aria, sistemi HVAC e sistemi di controllo dell'automazione, nonché per il monitoraggio dell'energia e i dispositivi di protezione dei relè.

Caratteristiche
  • Intervallo di misurazione – 0,5A-630A
  • Struttura autobloccante a nucleo diviso
  • Ampia finestra – accoglie cavi e barre di grandi dimensioni
  • Resistore di precisione integrato – uscita sicura a bassa tensione
  • Incapsulamento in resina epossidica

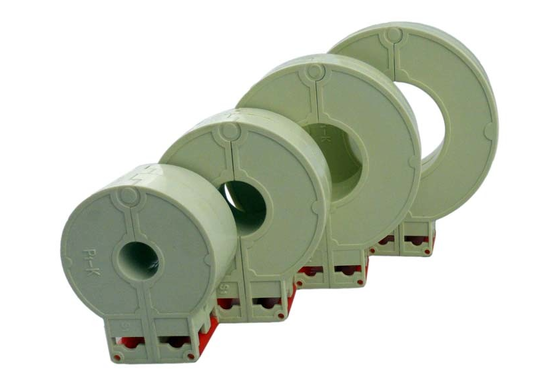

  • Disponibile in più dimensioni
  • Installazione senza rimozione del cavo
  • Risparmio di tempo e costi di installazione
Applicazioni
  • Misurazione e monitoraggio della corrente di linea elettrica
  • Protezione della corrente delle apparecchiature elettriche
  • Misurazione della corrente e della potenza del motore
  • Monitoraggio della potenza del sistema di illuminazione
  • Monitoraggio della corrente del compressore d'aria
  • Sistemi HVAC
  • Sistemi di controllo dell'automazione
  • Dispositivi di monitoraggio dell'energia e protezione dei relè
Parametro elettrico
Frequenza50-2,5KHz
Ingresso nominale0,5A-630A
Intervallo di misurazione10%In-130%In
Uscita nominale0,333V(AC) o 0-5A
Rapporto≤± 0,2％
Angolo di fase≤ ±30min
Rigidità dielettrica5,0KV/1mA/1min
Resistenza di isolamentoDC500V/100MΩmin
Parametro meccanico
CassaABS/UL94-V0
BobinaPBT
NucleoPermalloy
Struttura internaEpossidico
CostruzioneFascetta
Temperatura operativa－25℃～＋75℃
Umidità operativa≤85%
Connessione di uscitaMorsetto o filo UL1015 22AWG 1,5m
Selezione del tipo
P/NIngresso nominale
(A)		Uscita (mA/V)PrecisioneDimensioni(mm)
ABCDE
SCTK660A-010

0,5-100A

(1,5,10,30,50,100)

0-50mA

0,333V

0,2,0,5,1,050,040,022,510,024,0
SCTK660A-016

1-250A

(10,50,75,100,200,250)

0-100mA/1A

0,333V

0,2,0,5,1,061,050,022,516,024,0
SCTK660A-025

5-400A

(10,50,100,200,250,400)

0-200mA/1A/5A

0,333V

0,2,0,5,1,074,062,022,525,024,0
SCTK660A-032

5-630A

(10,50,100,200,250,630)

0-200mA/1A/5A

0,333V

0,2,0,5,1,081,570,022,532,024,0

Trasformatore di corrente a nucleo diviso autobloccante serie SCTK660A per distribuzione di potenza e controllo di automazione

Note: Le specifiche del prodotto possono essere personalizzate

FAQ

D: Il trasformatore di corrente a nucleo diviso richiede lo spegnimento o la rimozione del cavo durante l'installazione?

R: No. La serie SCTK660A utilizza una struttura autobloccante a nucleo diviso con un nucleo che si apre e si chiude. Può essere installato senza scollegare o rimuovere alcun cavo o barra. È particolarmente adatto per progetti di retrofit e applicazioni in cui l'alimentazione non può essere interrotta, riducendo significativamente i costi e i tempi di installazione.

D: Quali sono i vantaggi della struttura autobloccante?

R: La struttura autobloccante garantisce che il trasformatore rimanga saldamente bloccato sul cavo o sulla barra dopo l'installazione. Non si allenterà o si sposterà a causa di vibrazioni o forze esterne, garantendo un'installazione sicura e affidabile. L'operazione è semplice e non sono necessari strumenti speciali per l'installazione o la rimozione.

D: Qual è la funzione del resistore di precisione integrato?

R: L'avvolgimento secondario ha un resistore parallelo di precisione integrato. Converte il segnale di corrente direttamente in un'uscita sicura a bassa tensione, eliminando la necessità di resistori di campionamento esterni. Ciò semplifica l'installazione, migliora la sicurezza e consente di risparmiare sui costi dei componenti e sullo spazio di installazione.

D: Come richiedere campioni? Qual è il tempo di consegna?

R: È possibile inviare una richiesta di campione tramite il nostro sito Web o e-mail. Si prega di fornire le informazioni sulla tua azienda e il modello di destinazione. I campioni sono gratuiti e verranno spediti entro 3-5 giorni lavorativi. Il tempo di consegna per ordini di massa è generalmente di 2-8 settimane.
