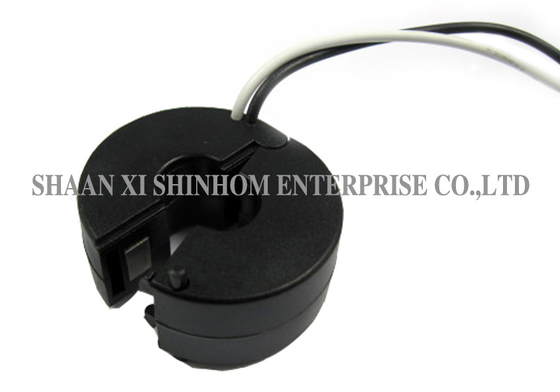

CT a nucleo diviso autobloccante serie SCTK661 per la distribuzione di potenza e il monitoraggio dei motori

Negoziazione
MOQ
Negoziabile
prezzo
Self-Locking Split-Core CT SCTK661 Series for Power Distribution and Motor Monitoring
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Intervallo corrente: 0,5~630 A
Produzione: 0-500 mA / 0,333 V (CA)
Classe: 0.2、0.5、1.0
Finestra interna: 8,0 - 32,0 mm
Costruzione: legame
Personalizzabile: SÌ
Evidenziare:

CT a nucleo diviso autobloccante

,

CT a nucleo diviso per la distribuzione di potenza

,

CT a nucleo diviso per il monitoraggio dei motori
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: Serie SCTK661
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/mese
Descrizione di prodotto

IlTrasformatore di corrente a nucleo diviso della serie SCTK661è progettato per la misurazione e il monitoraggio della corrente nelle reti di distribuzione di energia nuove o esistenti.struttura auto-bloccante a nucleo divisoIl dispositivo è dotato di un sistema di accensione che consente un'installazione rapida senza disconnettere o rimuovere cavi o busbar.progettazione di finestre largheL'avvolgimento secondario è dotato di un sistema di avvolgimento integratoresistore parallelo di precisione, che fornisce un'uscita di bassa tensione sicura senza la necessità di resistenze di campionamento esterne.elevata personalizzazione, adattandosi alle varie condizioni di installazione esistenti, è ampiamente utilizzato per la misurazione, il monitoraggio e la protezione della corrente nelle linee elettriche e nelle apparecchiature,nonché misurazione della corrente e della potenza per motori, illuminazione, compressori d'aria e altre applicazioni.

Caratteristiche:
  • La struttura dell'auto-bloccaggio, sicuro, facile da installare, portatile
  • Trasformatori di corrente a nucleo diviso con struttura a giunzione e cerniera interlacciate
  • Trasformatore di corrente alternata per la serie di fori di prova
  • Larghe finestre interne, che consentono la chiusura di grandi cavi o barre di bus
  • Intervallo di prova: da 0,5 a 630 A di ingresso CA, da 0 a 0,333 V di uscita, da 0 a 500 mA
  • Adatti a contatori di energia elettrica monofase e a contatori di energia elettrica anti-manipolazione
  • Ampia gamma di dimensioni per tutti gli impianti esistenti
  • Diverse dimensioni meccaniche, altamente personalizzate
  • Si risparmia tempo e costi di installazione.
Applicazioni
  • Misurazione e monitoraggio della corrente della linea elettrica
  • Protezione della corrente delle apparecchiature elettriche
  • Misurazione della corrente e della potenza del motore
  • Monitoraggio della potenza del sistema di illuminazione
  • Controllo della corrente del compressore d'aria
  • Sistemi HVAC
  • Sistemi di controllo automatici
  • Monitoraggio dell'energia, protezione dei relè e contatori anti-manipolazione dell'energia elettrica
Parametro elettrico
Frequenza 50 - 60 Hz
Input nominale 0.5A-630A
Intervallo di misura 10%In-130%In
Prodotto nominale 0.333V ((AC) o 0-500mA
Rapporto ≤ ± 0,1%
Angolo di fase ≤ ± 30 minuti
Resistenza dielettrica 2.5KV/1mA/1min
Resistenza all'isolamento DC500V/100MΩmin
Parametro meccanico
Caso PC /UL94-V0
Fabbricazione PC
Core Legno permallo
Struttura interna Epoxide
Edilizia Legato
Temperatura di funzionamento -25°C+75°C
Umidità di funzionamento ≤ 85%
Connessione di uscita UL1015 22AWG Filato (filo incrociato) 2,5 m
Selezione del tipo
P/N Input nominale (A) Fattore di uscita (mA/V) Accuratezza Dimensioni ((mm/pollice)
A B C D E
SCTK661A-008

0.5-50A

1,5,10,30,50)

0-50mA

0.333V

 0.2,0.5,1.0

36.0

(1.42)

22.0

(0,87)

20.0

(0,79)

8.0

(0,31)

2500

(100)
SCTK661B-013

1-100A

(5,10,50,75,100)

0-100mA

0.333V

 0.2,0.5,1.0

45.0

(1.77)

22.0

(0,87)

20.0

(0,79)

13.0

(0,51)

2500

(100)
SCTK661C-019

5-250A

(10,100,200,250,400)

0-200mA

0.333V

 0.2,0.5,1.0

60.0

(2.36)

22.0

(0,87)

20.0

(0,79)

19.0

(0,75)

2500

(100)
SCTK661D-023

5-400A

(10,100,200,250,400)

0-200mA

0.333V

 0.2,0.5,1.0

60.0

(2.36)

22.0

(0,87)

20.0

(0,79)

23.0

(0,91)

2500

(100)
SCTK661E-032

10-630A

(20,100,250,400600)

0-500mA

0.333V

 0.2,0.5,1.0

76.0

(2.99)

22.0

(0,87)

20.0

(0,79)

32.0

(1.26)

2500

(100)
CT a nucleo diviso autobloccante serie SCTK661 per la distribuzione di potenza e il monitoraggio dei motori

Nota: le specifiche del prodotto possono essere personalizzate

Domande frequenti

D: Questo prodotto è adatto per contatori elettrici anti-manipolazione?

A:Sì.Serie SCTK661è adatto a contatori elettrici monofase e anti-manipolazione. La resistenza di precisione integrata fornisce una uscita stabile a bassa tensione,che soddisfano i requisiti di precisione e affidabilità dei contatori di energia elettrica anti-manipolazione per il rilevamento di corrente.

Q: Come richiedere i campioni?

A:È possibile inviare un modello di domanda tramite il nostro sito web o via e-mail.I campioni sono gratuiti e saranno spediti entro 3-5 giorni lavorativiIl tempo di consegna degli ordini di massa è generalmente di 2-8 settimane.
