Serie SCTK667B per misurazione del motore e HVAC

Negoziazione
MOQ
Negoziabile
prezzo

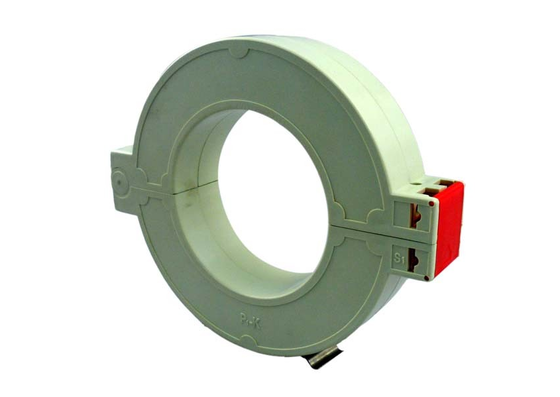

Split-Core CT SCTK667B Series for Motor Measurement and HVAC
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Intervallo corrente: 5~3000A
Produzione: 1A/5A o 0-10V o 0-500mA
Installazione: Tipo della sbarra collettrice
Precisione: 0.1、0.2、0.5、1.0
Struttura del circuito magnetico: Tipo combinato
Frequenza: Da 50 Hz a 400 Hz
Medio isolante: Resina epossidica
Personalizzabile: SÌ
Evidenziare:

Trasformatore di corrente a nucleo diviso per HVAC

,

CT a nucleo diviso per la misurazione motoria

,

Trasformatore di corrente della serie SCTK667B
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: Serie SCTK667B
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/mese
Descrizione di prodotto

IlIl trasformatore di corrente a doppia vite SCTK667B è progettato per la misurazione e il monitoraggio della corrente nelle reti di distribuzione di energia nuove o esistenti.5A a 3000A.struttura a nucleo diviso che consente un'installazione rapida senza disconnettere o rimuovere cavi o busbar.la progettazione delle finestre larghe permette di accogliere cavi o barrette di grande diametro.Il sistema di fissaggio a doppia vite garantisce un'installazione sicura e affidabile.resistore parallelo di precisione, che fornisce una uscita di bassa tensione sicura senza la necessità di resistori di campionamento esterni.È ampiamente utilizzato per la misurazione della corrente, monitoraggio e protezione delle linee elettriche e delle apparecchiature, nonché misurazione della corrente e della potenza dei motori, dell'illuminazione, dei compressori d'aria, dei sistemi di controllo HVAC e di automazione,con una lunghezza massima non superiore a 50 mm.

Caratteristiche
  • Intervallo di misura 5A-3000A
  • Struttura a nucleo diviso: non è necessario rimuovere il cavo
  • Fermaglio a doppia vite installazione sicura
  • Resistenza di precisione integrata
  • Larghe finestre con capi di grandi dimensioni
  • Disponibile in diverse dimensioni
  • Adatti a progetti nuovi e di ristrutturazione
  • Risparmio di tempo e costi di installazione
Applicazioni
  • Misurazione e monitoraggio della corrente della linea elettrica
  • Protezione della corrente delle apparecchiature elettriche
  • Misurazione della corrente e della potenza del motore
  • Monitoraggio della potenza del sistema di illuminazione
  • Controllo della corrente del compressore d'aria
  • Sistemi HVAC
  • Sistemi di controllo automatici
  • Dispositivi di monitoraggio dell'energia e di protezione dei relè
Parametro elettrico
Frequenza50-400 Hz
Input nominale5A-3000A
Intervallo di misura5%In-130%In
Prodotto nominale0-10V ((AC) o 0-5A
Rapporto≤ ± 0,1%
Angolo di fase≤ ± 5 minuti
Resistenza dielettrica3.0KV/1mA/1min
Resistenza all'isolamentoDC500V/100MΩmin
Parametro meccanico
CasoABS /UL94-V0
FabbricazionePBT
CoreAcciaio al silicio
Struttura internaEpoxide
EdiliziaLegato
Temperatura di funzionamento-25°C+75°C
Umidità di funzionamento≤ 85%
Connessione di uscitaTerminal
Selezione del tipo
P/NInput nominale (A)Fabbricazione di apparecchiature per il controllo delle emissioniAccuratezzaDimensioni ((mm)
Ø0ABCD
SCTK667B-0250-400A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		25100703332
SCTK667B-0320-630A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		32110833332
SCTK667B-0450-1000A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		45123963332
SCTK667B-0550-1500A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		551341063332
SCTK667B-0800-2000A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		801681393332
SCTK667B-1000-3000A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		1021981683332
Serie SCTK667B per misurazione del motore e HVAC

Nota: le specifiche del prodotto possono essere personalizzate

Domande frequenti

D: Quali sono i vantaggi del fissaggio a doppia vite?

A:Il fissaggio a doppia vite garantisce che il trasformatore rimanga saldamente bloccato sul cavo o sulla barra di carico dopo l'installazione.garantire un'installazione sicura e affidabileRispetto alle strutture a scatto, il fissaggio a doppia vite fornisce una forza di fissaggio più forte, adatta per ambienti ad alta corrente e vibrazione.

D: Qual è la funzione del resistore di precisione integrato?

A:L'avvolgimento secondario ha un resistore parallelo di precisione integrato, che converte il segnale di corrente direttamente in una uscita di bassa tensione sicura, eliminando la necessità di resistori di campionamento esterni.Questo semplifica l'installazione, migliora la sicurezza e consente di risparmiare sui costi dei componenti e sullo spazio di installazione.

D: Quali dimensioni di finestre sono disponibili per questo prodotto?

A:Il design delle finestre larghe può ospitare cavi o busbar di grande diametro.Si prega di fare riferimento alla scheda dati del prodotto o contattare il nostro team di vendita.
