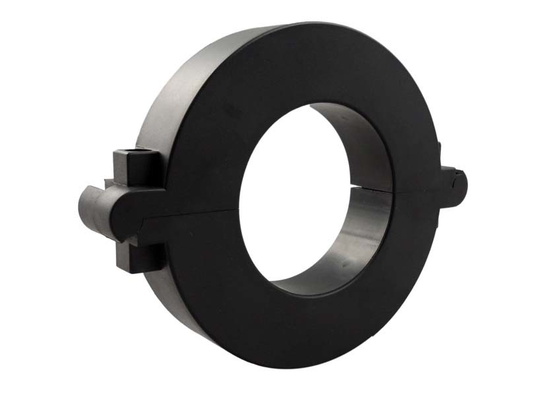

Trasformatore di corrente a nucleo diviso serie SCTK662 per misurare l'energia ad alta precisione

Negoziazione
MOQ
Negoziabile
prezzo
Split-Core Current Transformer SCTK662 Series for High Accuracy Energy Metering
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Intervallo corrente: 5~3000A
Produzione: 0-5 A / 0-10 V (CA)
Classe: 0.2、0.5、1.0
Modalità di uscita: Uscita principale
Diametro del filo di serraggio: 25mm-100mm
Personalizzabile: SÌ
Evidenziare:

Trasformatore di corrente a nucleo diviso serie SCTK662

,

Trasformatore di corrente a nucleo diviso ad alta precisione

,

Trasformatore di corrente di misurazione dell'energia
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: Serie SCTK662
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/mese
Descrizione di prodotto

Serie SCTK662di trasformatori di corrente a nucleo diviso offre 0V-10V e 0mA-500mA in secondario dalla corrente primaria rilevata. Senza utilizzare un trasformatore di corrente secondario all'interno del misuratore, gli utenti collegano direttamente la serie SCTK662 al misuratore per applicazioni di misurazione ad alta precisione. Consente di adottare un unico misuratore per varie correnti nominali semplicemente cambiando il trasformatore di corrente primario, il che rende il design del misuratore compatto e riduce i costi di sviluppo. Inoltre, è incluso un circuito di protezione da sovratensione per offrire un'installazione sicura, veloce ed economica.

CARATTERISTICHE
  • Più conveniente
  • Installazione più rapida
  • Installazioni sicure e facili
  • Alta precisione 0.2, 0.5, 1.0
  • Diametro del cavo supportato: φ25mm~100mm
  • Intervallo di misurazione da 5A a 3000A AC
  • Basso sfasamento per la misurazione della potenza
  • Modello di uscita: Uscita a filo (2.5m)
  • Contenitore in plastica isolato certificato UL94-V0
  • Piccole dimensioni, compatto, leggero
  • Circuito di protezione da sovratensione installato.
  • Certificato CE, UL / EN 61010 - 1
Applicazioni
  • Misurazione di energia ad alta precisione
  • Monitoraggio della corrente nei sistemi di distribuzione dell'energia
  • Dispositivi di protezione a relè
  • Misurazione della corrente dei motori industriali
  • Sistemi di gestione dell'energia (EMS)
  • Integrazione del design di contatori elettrici
  • Sistemi di automazione degli edifici
  • Progetti di retrofit (installazione online)
Parametro elettrico
Frequenza 50-400Hz
Ingresso nominale 5A-3000A
Intervallo di misurazione 5%In-130%In
Uscita nominale 0-10V(AC) o 0-5A
Rapporto ≤ ± 0.2%
Angolo di fase ≤ ±10min
Rigidità dielettrica 2.5KV/1mA/1min
Resistenza di isolamento DC500V/100MΩmin
Parametro meccanico
Contenitore PC /UL94-V0
Bobina PBT
Nucleo Acciaio al silicio
Struttura interna Epossidico
Costruzione Fascetta
Temp. operativa －25℃～＋75℃
Umidità operativa ≤85%
Connessione di uscita Filo UL1015 22AWG (filo ritorto) 2.5m
Selezione del tipo
P/N Ingresso nominale (A) Uscita (mA/V) Precisione Dimensioni(mm)
Φ A B C D E
SCTK662A-025

5-400A

(5,100,250,400A)

0-200mA

0-10V

 0.2,0.5,1.0 25 98 70 22 16 30
SCTK662B-045

50-1000A

(50,250,400,1000A)

0-500mA

0-10V

 0.2,0.5,1.0 45 128 98 26 16 32
SCTK662C-065

100-1500A

(100,800,1000,1500A)

0-500mA

0-10V

 0.2,0.5,1.0 65 148 118 26 16 34
SCTK662D-080

500-2000A

(500,1000,1500,2000A)

0-500mA

0-10V

 0.2,0.5,1.0 80 164 132 28 16 36
SCTK662E-100

800-3000A

(800,1000,2500,3000A)

0-600mA

0-10V

 0.2,0.5,1.0 100 194 162 30 16 38
Trasformatore di corrente a nucleo diviso serie SCTK662 per misurare l'energia ad alta precisione

Note: Le specifiche del prodotto possono essere personalizzate

FAQ

D: Qual è il significato della certificazione UL?

R: La certificazione UL garantisce che questo trasformatore di corrente sia conforme agli standard di sicurezza statunitensi, soddisfacendo i requisiti di sicurezza dei principali mercati globali. Può essere utilizzato in apparecchiature elettriche e prodotti di misurazione esportati negli Stati Uniti e in Nord America.

D: In che modo questo prodotto semplifica la progettazione del misuratore?

R: La serie SCTK662 può essere collegata direttamente ai contatori elettrici per una misurazione ad alta precisione, eliminando la necessità di trasformatori di corrente secondari interni nel misuratore. Utilizzando trasformatori con intervalli diversi, un singolo misuratore può gestire più correnti nominali, semplificando la progettazione del misuratore e riducendo i costi di sviluppo.

D: Qual è la funzione del circuito di protezione da sovratensione integrato?

R: Il circuito di protezione da sovratensione protegge il trasformatore e le apparecchiature di misurazione a valle in condizioni di sovratensione anomala. Garantisce la sicurezza dell'installazione, migliora l'affidabilità del sistema e riduce il rischio di danni alle apparecchiature.
