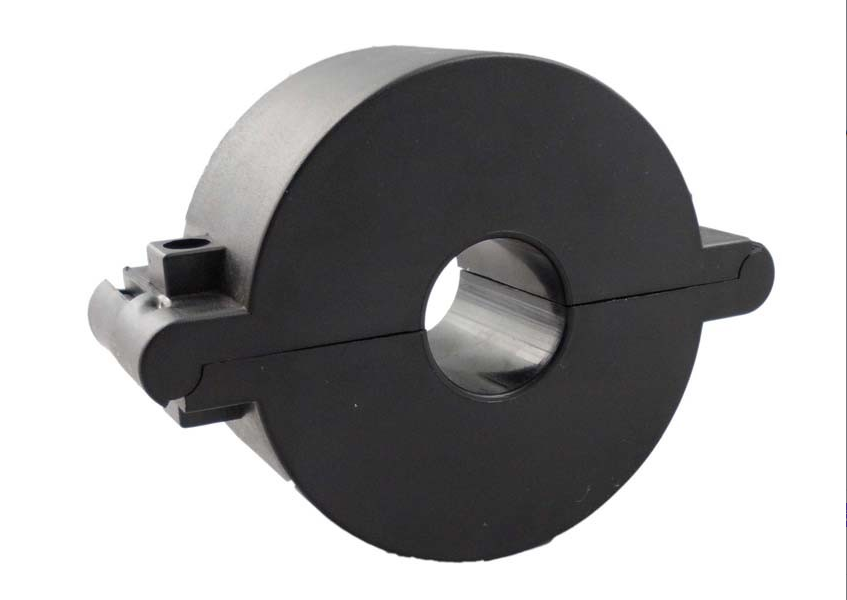

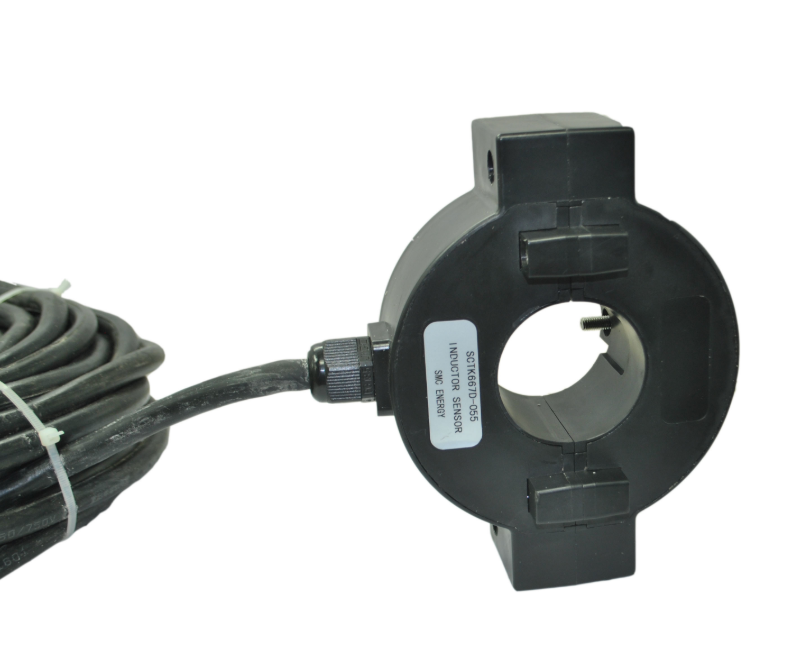

Trasformatore di corrente impermeabile serie SCTK667D per progetti di retrofit esterni

Negoziazione
MOQ
Negoziabile
prezzo
Waterproof Current Transformer SCTK667D Series for Outdoor Retrofit Projects
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Intervallo corrente: 50~2000A
Produzione: 1A/5A
Precisione: 0.2、0.5、1.0、3.0
Livello impermeabile: IP65
Fase: separare
Personalizzabile: SÌ
Evidenziare:

Trasformatore di corrente a nucleo diviso impermeabile

,

Trasformatore di corrente per retrofit esterno

,

Trasformatore di corrente SCTK667D
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: Serie SCTK667D
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/mese
Descrizione di prodotto

Serie SCTK667DI trasformatori di corrente per strumenti impiegano acciaio al silicio importato con alta permeabilità come materiale magnetico, presentano le caratteristiche di bassa perdita del circuito magnetico e possono essere tagliati, il loro nucleo semicircolare e gli avvolgimenti secondari impiegano resina epossidica di alta qualità sottovuoto, incapsulati in un involucro di plastica ignifugo, resistente all'umidità, prestazioni stabili, esente da manutenzione.

Caratteristiche:
  1. Intervallo di test: ingresso AC da 50 a 2000A
  2. Uscita di 1A o 5A
  3. Trasformatore di corrente a nucleo diviso con giunto intercalato e struttura a cerniera
  4. Uso esterno, resistente al vento, alla pioggia e allo sbiadimento UV, IP65, acquisizione del segnale di tensione sul campo
  5. Ampia finestra interna, che consente il serraggio di cavi o sbarre di grandi dimensioni
  6. Ampia gamma di dimensioni per adattarsi a tutte le installazioni esistenti
  7. Serie di fori di prova per trasformatori di corrente di dispersione AC a morsetto
Applicazioni
  • Sistemi di distribuzione di energia esterni
  • Monitoraggio di potenza esterno
  • Gestione dell'energia
  • Progetti di ristrutturazione (installazione online)
  • Misurazione della corrente del motore
  • Sistemi HVAC
  • Controllo dell'automazione industriale
  • Dispositivi di protezione relè
Condizioni di lavoro:
  1. Temperatura ambiente: -35°C~+55°C
  2. Ambiente: esterno o interno
  3. Altezza sul livello del mare: 0~3000m.
  4. Condizioni atmosferiche: assenza di gas altamente inquinati, corrosivi, erosivi, radioattivi.
  5. (è consentito il funzionamento continuo sotto la corrente nominale)
Parametro elettrico
Frequenza 50-60Hz
Ingresso nominale 50A-2000A
Intervallo di misurazione 1%In-130%In
Uscita nominale 1A/5A
Rapporto ≤ ± 0,2%
Angolo di fase ≤ ±10min
Resistenza dielettrica 3,0KV/1mA/1min
Resistenza di isolamento DC500V/100MΩmin
Parametro meccanico
Involucro PC+ABC/UL94-V0
Bobina PBT
Nucleo Permalloy
Struttura interna Epossidico
Costruzione Fascetta
Temp. operativa −35℃〜+55℃
Umidità operativa ≤96%
Connessione di uscita Morsetto o cavo UL14AWG 1,5m
Selezione del tipo
P/N Ingresso nominale (A) Uscita (A) Precisione Dimensioni (mm)
Ø A B C
SCTK667D-025 50-400A 1A/5A 0,5/1,0/3,0 25 173 105 56
SCTK667D-032 100-630A 1A/5A 0,5/1,0/3,0 32 206 112 56
SCTK667D-045 100-1000A 1A/5A 0,2/0,5/1,0 45 193 125 56
SCTK667D-055 100-1200A 1A/5A 0,2/0,5/1,0 55 180 135 56
SCTK667D-065 100-1500A 1A/5A 0,2/0,5/1,0 65 203 145 56
SCTK667D-080 200-2000A 1A/5A 0,2/0,5/1,0 80 228 160 56
SCTK667D-100 500-3000A 1A/5A 0,2/0,5/1,0 100 248 180 56

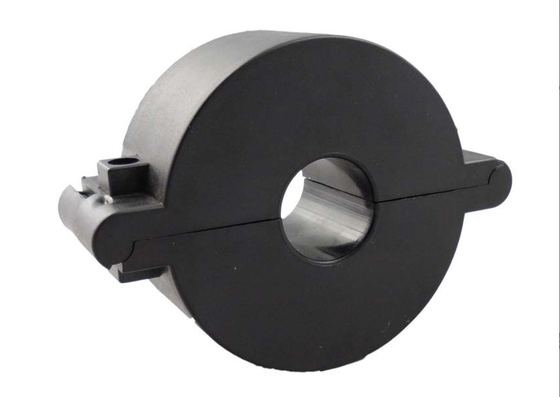

Trasformatore di corrente impermeabile serie SCTK667D per progetti di retrofit esterni

Note: Le specifiche del prodotto possono essere personalizzate

FAQ
D: Cosa significa il grado di protezione IP65?
R: IP65 significa che il prodotto è completamente a tenuta di polvere (6) e protetto contro getti d'acqua a bassa pressione da qualsiasi direzione (5). È adatto per ambienti esterni, resistente al vento, alla pioggia e ai climi umidi, garantendo un funzionamento stabile a lungo termine in condizioni meteorologiche avverse.
D: Quali sono i vantaggi dell'incapsulamento sottovuoto con resina epossidica?
R: L'incapsulamento sottovuoto con resina epossidica garantisce che il nucleo e gli avvolgimenti siano completamente sigillati, fornendo un'eccellente protezione contro umidità, polvere e isolamento. Impedisce la penetrazione di umidità e contaminanti, garantendo affidabilità a lungo termine e funzionamento esente da manutenzione in ambienti esterni umidi.
D: Per quale altitudine è adatto questo prodotto?
R: È adatto per altitudini da 0 a 3000 m, soddisfacendo le esigenze della maggior parte delle applicazioni di distribuzione di energia esterna e industriali, inclusi i progetti di monitoraggio di potenza in aree ad alta quota.
