Trasformatore Split-Core CT Serie SCTK663 per Sistemi di Gestione dell'Energia e HVAC

Negoziazione
MOQ
Negoziabile
prezzo

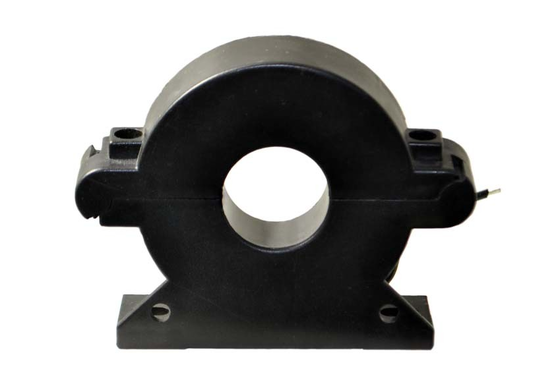

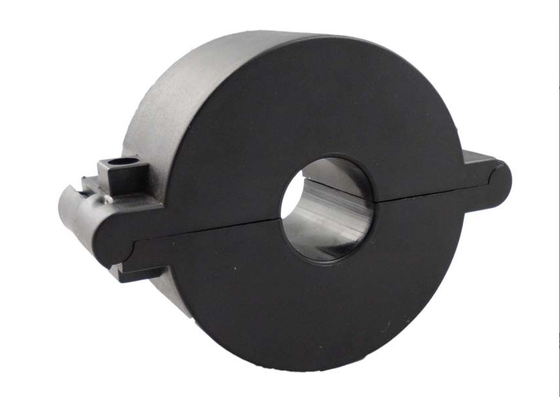

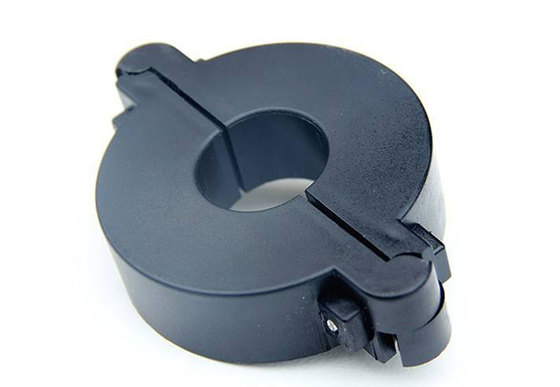

Split-Core CT SCTK663 Series for Power Management and HVAC Systems
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Intervallo corrente: 5~1000A
Produzione: 0-5 A / 0-10 V (CA)
Classe: 0.2、0.5、1.0
Finestra interna: 25 mm, 45 mm
Materiale centrale: Acciaio al silicio
Personalizzabile: SÌ
Evidenziare:

Trasformatore di corrente a nucleo diviso per HVAC

,

Gestione dell'energia Split Core CT SCTK663

,

Trasformatore di corrente Split Core con garanzia
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: Serie SCTK663
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/mese
Descrizione di prodotto

IlSerie SCTK663il trasformatore di corrente a nucleo diviso è progettato per le esigenze di installazione di retrofit nelle reti di distribuzione di energia esistenti.Il prodotto utilizza una struttura a nucleo diviso che consente un'installazione rapida senza disconnettere o rimuovere cavi o barreÈ fissato con lacci di cavo per un fissaggio affidabile e solido, riducendo significativamente i costi di montaggio del lavoro.adatti a diverse esigenze di diametro del cavo. È ampiamente utilizzato nel controllo della temperatura HVAC, nella gestione dell'energia, nei sistemi di automazione degli edifici, nella misurazione della corrente del motore, nell'illuminazione e nel monitoraggio della corrente delle apparecchiature di condizionamento d'aria.

Caratteristiche
  • Intervallo di misura 5A-1000A
  • Segnale di uscita ¥ 0-10V o 0-5A
  • Dimensioni delle finestre 25 mm / 45 mm (facoltativo)
  • Struttura a nucleo diviso: non è necessario rimuovere il cavo
  • Fissazione del nastro di cavi in modo sicuro e affidabile
  • Compatibile con il controllo della temperatura HVAC
  • Adatti alla gestione dell'energia e all'automazione degli edifici
  • Risparmio sui costi di installazione del lavoro
Applicazioni
  • Sistemi di controllo della temperatura HVAC
  • Gestione dell'energia
  • Sistemi di automazione degli edifici
  • Misurazione della corrente del motore
  • Monitoraggio della corrente del sistema di illuminazione
  • Controllo della corrente delle apparecchiature di condizionamento d'aria
  • Sistemi di distribuzione dell'energia
  • Progetti di modernizzazione (installazione online)
Parametro elettrico
Frequenza 50-400 Hz
Input nominale 5A-1000A
Intervallo di misura 5%In-130%In
Prodotto nominale 0-10V ((AC) o 0-5A
Rapporto ≤ ± 0,2%
Angolo di fase ≤ ± 10 minuti
Resistenza dielettrica 2.5KV/1mA/1min
Resistenza all'isolamento DC500V/100MΩmi
Parametro meccanico
Caso PC /UL94-V0
Fabbricazione PBT
Struttura interna Epoxide
Edilizia Legato
Temperatura di funzionamento -25°C+75°C
Umidità di funzionamento ≤ 85%
Connessione di uscita UL1015 22AWG Filato (filo incrociato) 2,5 m

L'indicatore del filo: è molto meglio ingrandire la TC piuttosto che ridurla.invece di utilizzare la dimensione del filo MCM perché lo spessore dell'isolamento varia notevolmente da un produttore di filo al prossimo.

Selezione del tipo
P/N Input nominale (A) Fattore di uscita (mA/V) Accuratezza Dimensioni ((mm)
Φ A B C D E
SCTK663A-025

5-400A

(5,100,250,400A)

0-200mA

0-10V

 0.2,0.5,1.0 25 118 90 42 16 32
SCTK663B-045

50-1000A

(50,250,400,1000A)

0-500mA

0-10V

 0.2,0.5,1.0 45 145 113 42 16 32

Trasformatore Split-Core CT Serie SCTK663 per Sistemi di Gestione dell'Energia e HVAC

Nota: le specifiche del prodotto possono essere personalizzate

Domande frequenti
D: Come scegliere tra finestre da 25 mm e da 45 mm?

R: La finestra da 25 mm è adatta per cavi più piccoli (diametro esterno ≤ 25 mm). La finestra da 45 mm è adatta per cavi o barre di carico più grandi (diametro esterno ≤ 45 mm).scegliere la dimensione della finestra appropriata in base al diametro esterno del cavo sottoposto a prova.

D: Come scegliere tra uscite da 0-10V e da 0-5A?

A:0-10Vl'uscita è adatta a sistemi di controllo che richiedono segnali di tensione (come PLC, DCS, controllori di edifici).L'uscita da 0 a 5 A è adatta agli strumenti tradizionali di misurazione della corrente di ingresso e ai dispositivi di protezioneSi prega di scegliere in base all'interfaccia di input della vostra attrezzatura.

D: Quali sono i vantaggi della fissazione di una cravatta?

R: Il fissaggio del cavo non richiede attrezzature speciali, rendendo l'installazione semplice e veloce.È adatto per l'installazione in serie e la costruzione in loco.
