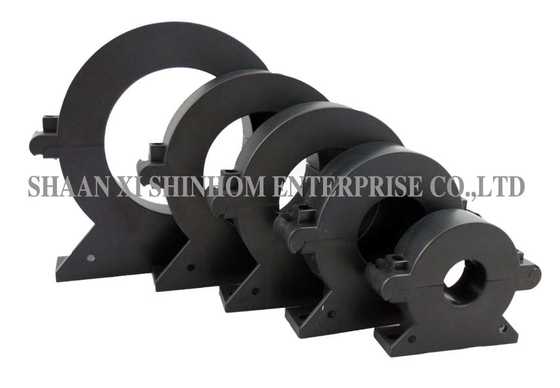

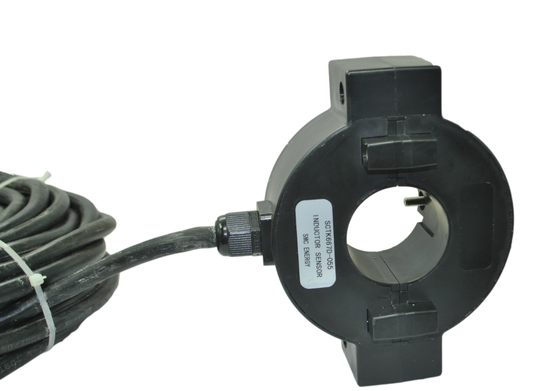

Trasformatore di Corrente a Nucleo Diviso Serie SCTK671 Alta Precisione per Monitoraggio Incendi Elettrici e Protezione di Relè

Negoziazione
MOQ
Negoziabile
prezzo
Split-Core Current Transformer SCTK671 Series High Accuracy for Electrical Fire Monitoring and Relay Protection
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Intervallo corrente: 5~3000A
Produzione: 0-10 V o 0-5 A
Precisione: 0.2、0.5、1.0
Struttura della bobina: Toroidale
Numero di bobina: Autotrasformatore
Personalizzabile: SÌ
Evidenziare:

Trasformatore di Corrente a Nucleo Diviso Serie SCTK671

,

Trasformatore di corrente ad alta precisione

,

Trasformatore di Corrente per Monitoraggio Incendi Elettrici
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: Serie SCTK671
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/mese
Descrizione di prodotto

Il trasformatore di corrente split-core serie SCTK671 è progettato per la misurazione e il monitoraggio della corrente in reti di distribuzione elettrica nuove o esistenti. L'intervallo di misurazione va da 5A a 3000A, con un'uscita di 0-10V (AC) o 0-5A. Il prodotto utilizza una struttura split-core che consente un'installazione rapida senza scollegare o rimuovere cavi o barre. Ciò riduce significativamente i costi e i tempi di installazione. L'avvolgimento secondario ha un resistore parallelo di precisione integrato, che fornisce un'uscita sicura a bassa tensione. L'incapsulamento epossidico garantisce eccellenti prestazioni di isolamento e resistenza alle vibrazioni. Il materiale ad alta permeabilità fornisce un ampio intervallo di misurazione (dal 5% al 130% della corrente nominale). È ampiamente utilizzato nel monitoraggio di incendi elettrici, nella prevenzione di incendi da dispersione, nella protezione di relè elettromagnetici e nelle applicazioni di protezione per microcomputer.

Caratteristiche
  • Trasformatore di corrente split-core CT
  • Intervallo di test: ingresso AC da 5 a 3000A, uscita 0-10V(AC) o 0-5A
  • Utilizzo di resina epossidica e buone prestazioni sismiche
  • Utilizzo di un metodo di punzonatura, facile da installare
  • Utilizzo di materiale ad alta permeabilità, ampio intervallo di misurazione
  • Piccole dimensioni, aspetto bello e generoso, uso flessibile
  • Può far risparmiare tempo e costi di installazione
Applicazioni
  • Monitoraggio incendi elettrici
  • Sistema di prevenzione incendi da dispersione
  • Protezione relè elettromagnetici
  • Protezione microcomputer e così via.
Parametri elettrici
Frequenza 50-400Hz
Ingresso nominale 5A-3000A
Intervallo di misurazione 5%In-130%In
Uscita nominale 0-10V(AC) o 0-5A
Rapporto ≤ ±0.2%
Angolo di fase ≤ ±10min
Rigidità dielettrica 2.5KV/1mA/1min
Resistenza di isolamento DC500V/100MΩmin
Parametri meccanici
Custodia PC /UL94-V0
Bobina PBT
Nucleo Acciaio al silicio
Struttura interna Epossidico
Costruzione Fascetta
Temperatura operativa −25℃〜＋75℃
Umidità operativa ≤85%
Connessione di uscita Cavo UL101522AWG (cavo ritorto) 2.5m
Selezione tipo
P/N Ingresso nominale (A) Uscita (mA/V) Precisione Dimensioni (mm)
Ø A B C D E F G H Ø1 Ø2
SCTK671A-025

5-400A

(5,100,400A)

0-200mA

0-10V

0.2,0.5,1.0

 25 80 75 22 56 73 53 21 17 5 5
SCTK671A-045

50-1000A

(50,400,1000A)

0-500mA

0-10V

 0.2,0.5,1.0 45 108 107 26 71 100 74 24 13 5 5
SCTK671A-065

100-1500A

(100,1000,1500A)

0-500mA

0-10V

 0.2,0.5,1.0 65 128 127 26 91 120 94 27 17 5 5
SCTK671A-080

500-2000A

(500,1500,2000A)

0-500mA

0-10V

 0.2,0.5,1.0 80 144 144 28 97 134 104 27 17 5 5
SCTK671A-100

800-3000A

(800,2500,3000A)

0-600mA

0-10V

 0.2,0.5,1.0 100 174 174 30 126 162 120 27 17 5 5

Trasformatore di Corrente a Nucleo Diviso Serie SCTK671 Alta Precisione per Monitoraggio Incendi Elettrici e Protezione di Relè

Note: Le specifiche del prodotto possono essere personalizzate

FAQ

D: Qual è la funzione del resistore di precisione integrato?

R: L'avvolgimento secondario ha un resistore parallelo di precisione integrato. Converte il segnale di corrente direttamente in un'uscita sicura a bassa tensione (0-10V), eliminando la necessità di resistori di campionamento esterni. Ciò semplifica l'installazione, migliora la sicurezza e consente di risparmiare sui costi dei componenti e sullo spazio di installazione.

D: Quali applicazioni può soddisfare l'errore di rapporto di ±0.2%?

R: L'errore di rapporto di ±0.2% è una classe di alta precisione. Può soddisfare i requisiti di applicazioni con elevata precisione di misurazione, come il monitoraggio di incendi elettrici, la protezione di relè, la protezione di microcomputer e il controllo dell'automazione industriale.D: Quali sono i vantaggi dell'incapsulamento epossidico?R: L'incapsulamento in resina epossidica fornisce un eccellente isolamento, protezione dall'umidità, dalla polvere e dalla corrosione, migliorando al contempo la resistenza alle vibrazioni del prodotto. La struttura completamente chiusa garantisce un funzionamento stabile a lungo termine del trasformatore in vari ambienti difficili.

D: Come richiedere campioni? Qual è il tempo di consegna?

R: È possibile inviare una richiesta di campioni tramite il nostro sito Web o e-mail. Si prega di fornire le informazioni sulla tua azienda e il modello desiderato. I campioni sono gratuiti e verranno spediti entro 3-5 giorni lavorativi. Il tempo di consegna per ordini di massa è generalmente di 2-8 settimane.
