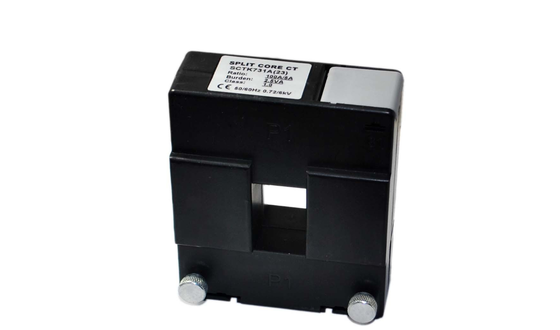

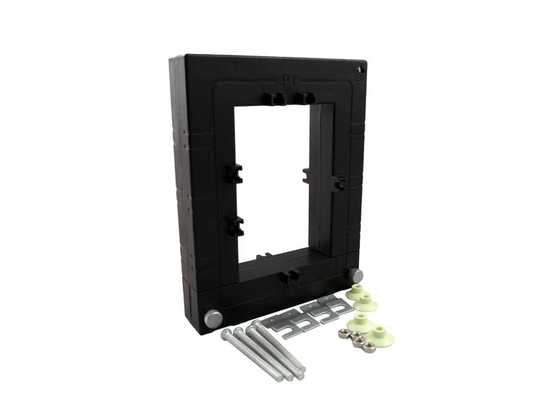

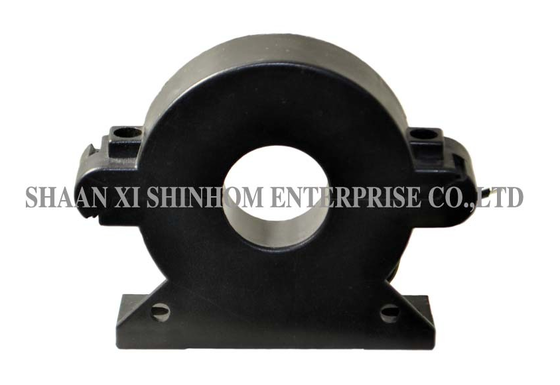

Trasformatore di corrente a nucleo diviso serie SCTK673 per il monitoraggio della potenza e la protezione dei relè

Il trasformatore di corrente a nucleo diviso serie SCTK673 è progettato per la misurazione e il monitoraggio della corrente in reti di distribuzione elettrica nuove o esistenti. L'intervallo di misurazione va da 5A a 1000A, con un'uscita di 0-10V (AC) o 0-5A. Il prodotto utilizza una struttura a nucleo diviso che consente un'installazione rapida senza scollegare o rimuovere cavi o barre collettrici. Ciò riduce significativamente i costi e i tempi di installazione. L'avvolgimento secondario ha un resistore parallelo di precisione integrato, che fornisce un'uscita sicura a bassa tensione. L'incapsulamento epossidico garantisce eccellenti prestazioni di isolamento. Il design di fissaggio a doppia vite e l'ampia finestra accolgono cavi o barre collettrici di grande diametro. Le classi di precisione coprono la Classe 0.2, la Classe 0.5 e la Classe 1.0, soddisfacendo diversi requisiti dalla misurazione di precisione alla protezione generale. È ampiamente utilizzato nel monitoraggio dell'alimentazione, nella misurazione della corrente e della potenza del motore, nell'illuminazione, nei compressori d'aria, nei sistemi HVAC, nei sistemi di controllo dell'automazione e nei dispositivi di protezione dei relè.

Caratteristiche

1.  Trasformatore di corrente a nucleo diviso con giunto intercalato e struttura a cerniera
2.  Ampia gamma di dimensioni per adattarsi a tutte le installazioni esistenti
3.  Trasformatore di corrente CT a nucleo diviso
4.  Incapsulamento epossidico, fissaggio a doppia vite
5.  Ampia finestra interna, che consente il serraggio di cavi o barre collettrici di grandi dimensioni
6.  Intervallo di test: ingresso AC da 5 a 1000A, uscita 0-10V(AC) o 0-5A
7.  Elevata precisione e affidabilità
8.  Trasformatore di corrente AC a pinza per trasformatore di corrente AC a nucleo diviso
9.  Eredita la struttura semplice dei tradizionali nuclei a C
10.  Design del nucleo a pinza, installazione più sicura e facile, portatile, non è necessario interrompere l'alimentazione di rete durante la regolazione dell'induttanza.
11.   Risparmio energetico e protezione ambientale, enorme potenziale di mercato

Applicazioni

• Monitoraggio dell'alimentazione e gestione dell'energia

• Misurazione della corrente e della potenza del motore

• Monitoraggio dell'alimentazione del sistema di illuminazione

• Monitoraggio della corrente del compressore d'aria

• Sistemi HVAC

• Sistemi di controllo dell'automazione

• Dispositivi di protezione dei relè

• Monitoraggio e protezione della corrente della linea di distribuzione dell'energia

Parametro Elettrico

Parametro Meccanico

Selezione del tipo

Note: Le specifiche del prodotto possono essere personalizzate

FAQ

D: Il trasformatore di corrente a nucleo diviso richiede lo spegnimento o la rimozione del cavo durante l'installazione?

R: No. La serie SCTK673 utilizza una struttura a scatto a nucleo diviso con un nucleo che si apre e si chiude. Può essere installato senza scollegare o rimuovere alcun cavo o barra colletttrice. È particolarmente adatto per progetti di retrofit e applicazioni in cui l'alimentazione non può essere interrotta, riducendo significativamente i costi e i tempi di installazione.

D: Quali classi di precisione sono disponibili per questo prodotto?

R: Sono disponibili tre classi di precisione: Classe 0.2, Classe 0.5 e Classe 1.0. La Classe 0.2 è adatta per la misurazione di energia di precisione. La Classe 0.5 è adatta per la misurazione industriale generale. La Classe 1.0 è adatta per applicazioni di protezione e strumenti di indicazione convenzionali. Si prega di selezionare in base ai requisiti di precisione della propria applicazione.

D: Qual è la funzione del resistore di precisione integrato?

R: L'avvolgimento secondario dispone di un resistore parallelo di precisione integrato. Converte il segnale di corrente direttamente in un'uscita sicura a bassa tensione (0-10V o 0-5A), eliminando la necessità di resistori di campionamento esterni. Ciò semplifica l'installazione, migliora la sicurezza e consente di risparmiare sui costi dei componenti e sullo spazio di installazione.

D: Quali sono i vantaggi dell'incapsulamento epossidico?

R: L'incapsulamento in resina epossidica fornisce un eccellente isolamento, protezione dall'umidità, dalla polvere e dalla corrosione. Il design di fissaggio a doppia vite garantisce un'installazione sicura e affidabile. La struttura completamente chiusa garantisce un funzionamento stabile a lungo termine del trasformatore in vari ambienti difficili.
