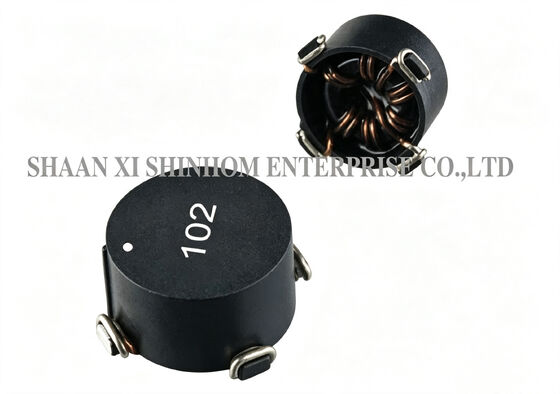

Induttore a corrente alta SMD toroidale in modalità comune serie STC08 200μH-20mH per soppressione EMI/RFI

La serie STC08 L'induttore toroidale di modo comune SMD utilizza un nucleo ad alta saturazione e una struttura a circuito magnetico chiuso toroidale. Riduce efficacemente le emissioni EMI ed è adatto per applicazioni di filtraggio di linee di alimentazione e segnale sensibili alle EMI. L'intervallo di induttanza copre da 200 µH a 20 mH. Il package SMD supporta il posizionamento automatizzato, compatibile con le linee di produzione SMT. È ampiamente utilizzato in elettrodomestici, conversione DC-DC (modalità parallela), accoppiamento di isolamento, filtraggio di ingresso (modalità serie) e soppressione EMI/RFI.

• Intervallo di induttanza – da 200 µH a 20 mH, selezione flessibile

• Corrente nominale – da 1A a 7A, alta capacità di corrente

• DCR – da 8 mΩ a 250 mΩ, bassa perdita

• Materiale del nucleo ad alta saturazione

• Bassa emissione EMI

• Package SMD – supporta il posizionamento automatizzato

• Temperatura operativa – da -40°C a +125°C

• Resistenza di isolamento – ≥1000MΩ (100V DC)

Induttanza misurata a 100KHz 0.1VRms.

Resistenza di isolamento: 100Vdc 1KMΩmin.

RDC: QuadTech 1880 Milliohmmeter

Temperatura operativa: -40°C a +125°C

Temperatura di stoccaggio: -55°C a +125°C

Diversi package disponibili su richiesta speciale

Massimo 35% di saturazione con polarizzazione DC applicata

Nota: le specifiche del prodotto possono essere personalizzate.

• Filtraggio di alimentazione per elettrodomestici

• Conversione DC-DC (modalità parallela)

• Accoppiamento di isolamento (trasformatore)

• Filtraggio di ingresso (modalità serie)

• Soppressione EMI/RFI

• Alimentatori per apparecchiature di comunicazione

• Alimentatori per controllo industriale

• Alimentatori per periferiche per computer

D: Quali sono gli intervalli di induttanza, corrente e DCR della serie STC08?

R: La serie STC08 copre un intervallo di induttanza da 200 µH a 20 mH, corrente nominale da 1A a 7A e DCR da 8 mΩ a 250 mΩ. L'ampio intervallo di induttanza, l'elevata capacità di corrente e il design a basso DCR la rendono adatta a varie applicazioni di soppressione EMI, dal filtraggio delle linee di segnale al filtraggio delle linee di alimentazione ad alta potenza.

D: Qual è il significato di un basso DCR per gli induttori di modo comune?

R: Un basso DCR significa una minore perdita di potenza (perdita I²R) quando la corrente attraversa l'avvolgimento. Ciò contribuisce a migliorare l'efficienza complessiva del sistema e a ridurre l'aumento di temperatura. La serie STC08 offre un DCR fino a 8 mΩ, rendendola particolarmente adatta per progetti di alimentazione ad alta corrente con requisiti di efficienza rigorosi.

D: Come richiedere campioni? Qual è il tempo di consegna?

R: È possibile inviare una richiesta di campioni tramite il nostro sito Web o via e-mail. Si prega di fornire le informazioni sulla tua azienda e il modello di destinazione. I campioni sono gratuiti e verranno spediti entro 3-5 giorni lavorativi. Il tempo di consegna per ordini di massa è generalmente 2-8 settimane.
