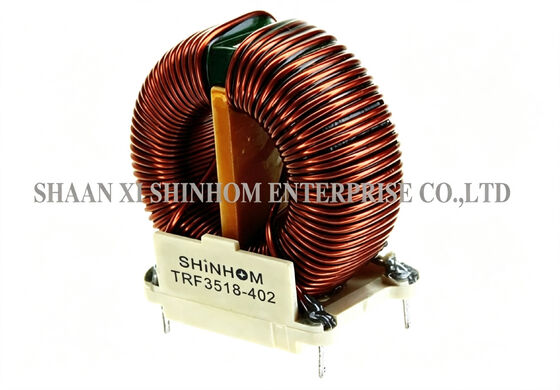

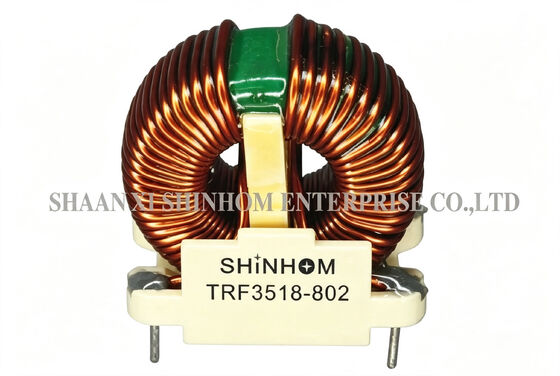

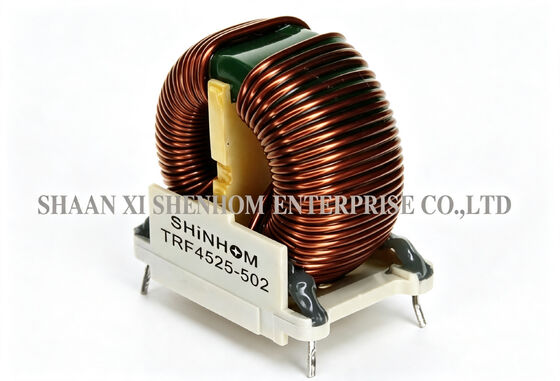

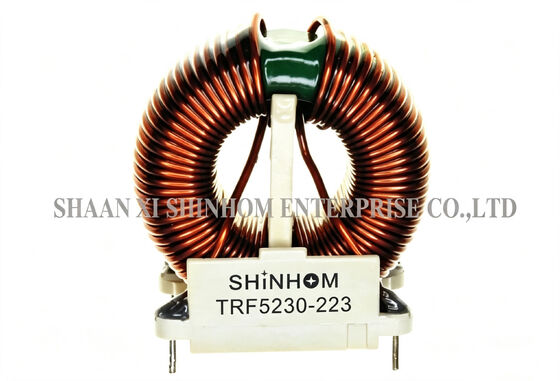

Serie TRF di strusciatori toroidali ad alta frequenza per linee di AC/DC e DC/DC

IlSerie TRFL'asfissio torideo ad alta frequenza a modalità comune utilizza un nucleo toroideo e un design a doppia avvolgimento.Frequenza di risonanza in modalità comune da 100KHz a 3MHzIl prodotto offre un'eccellente resistenza meccanica, un basso DCR e un basso aumento della temperatura.Sono disponibili case per il montaggio di PCB multiple per soddisfare i diversi requisiti di layout. Intervallo di temperatura di funzionamento: -40°C a +105°C. È ampiamente utilizzato nella soppressione del rumore delle linee AC/DC e DC/DC, nei sistemi di comunicazione, nell'elettronica automobilistica, nei televisori LCD/PDP e nelle periferiche di computer.

• 1.5A a 18A
• 1mH a 120mH, doppio soffocamento
• Eccellente resistenza meccanica
• Risonanza di modalità comune da 100 kHz a 3 MHz
• Alta affidabilità e alloggiamento per montaggio a PCB variante
• Bassa resistenza e aumento della temperatura

• Suppressione del rumore delle linee DC/DC, AC/DC
• Sistema di comunicazione
• Sistemi automobilistici
• Televisioni LCD/PDP
• Apparecchiature periferiche per computer è conforme agli standard della FCC VCCI CISPR FTZ, ecc, eliminando il rumore elettromagnetico del circuito di alimentazione e segnale.

• Tolleranza di induttanza in +50% -30%
• Tensione di funzionamento massima: 250V a 40°C
• IDC Max: corrente nominale AC/DC A @ 40°C
• Connessione Hi-Pot 1500Vac a 3S.
• Prova di induttanza: 10KHz 0,1V HP4284A
• RDC:QuadTech 1880 Miliohmmeter
• Corrente di sovratensione Max 10ms: 20X IDC
• Temperatura di funzionamento: da -40°C a +105°C
• Temperatura di conservazione: da -40°C a +105°C
• Resistenza al calore di saldatura: 260°C per 10 secondi

D: A quali norme dell'IME è conforme questo prodotto?

R: Le strangolazioni a modalità comune della serie TRF sono conformi agli standard internazionali EMI tra cui FCC, VCCI, CISPR e FTZ.Aiutano i vostri prodotti a superare i test di conformità alle emissioni condotti e riducono le interferenze elettromagnetiche sulle linee elettriche e di segnale.

D: Qual è il significato della frequenza di risonanza in modalità comune da 100KHz a 3MHz?

R: Gli strangolati a modalità comune forniscono la più alta impedenza a modalità comune vicino alla frequenza di risonanza, ottenendo una soppressione ottimale del rumore.L'intervallo di frequenza di risonanza 100KHz-3MHz copre le principali bande di frequenza EMI condotte di alimentatori di commutazione e circuiti digitali, garantendo un'efficace attenuazione del rumore in modalità comune nelle fasce di frequenza critiche.

D: In che modo la tolleranza di induttanza del +50%/-30% influenza la selezione?

A: Questo intervallo di tolleranza significa che l'induttanza effettiva può essere fino al 50% superiore o 30% inferiore al valore nominale.assicurare che l'induttanza soddisfi i requisiti minimi di filtraggio nell'intervallo di temperatura e corrente di funzionamentoSi raccomanda di consentire un margine sufficiente nei progetti critici.
