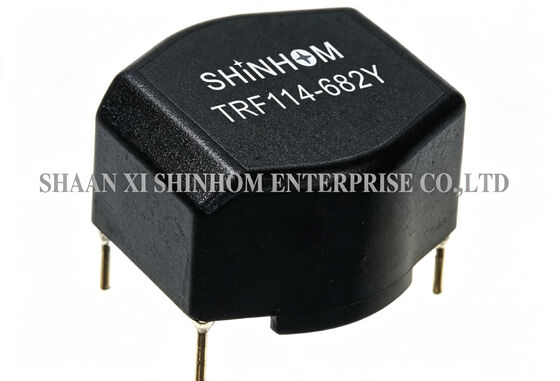

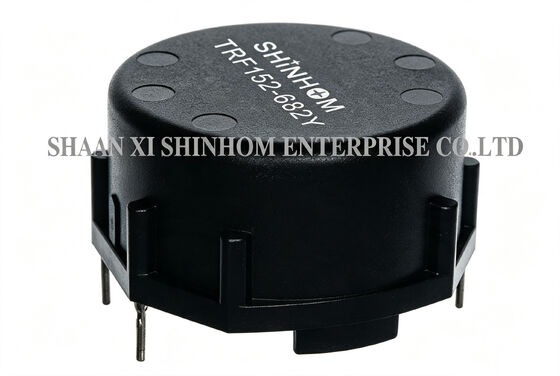

Induttore toroidale a modo comune per ampia temperatura serie TRF per TV LCD/PDP e periferiche per computer

L'induttore toroidale a modo comune serie TRF è caratterizzato da una custodia in plastica e da un design con nucleo toroidale. La corrente nominale copre da 0,3 A a 8 A. L'induttanza varia da 0,7 mH a 100 mH (avvolgimento doppio). La frequenza di risonanza a modo comune varia da 100 KHz a 3 MHz. La custodia in plastica offre un'eccellente resistenza meccanica e protezione ambientale, adatta a varie condizioni operative difficili. La bassa DCR e il basso aumento di temperatura garantiscono un funzionamento efficiente. Sono disponibili molteplici stili di alloggiamento per montaggio su PCB per soddisfare diversi requisiti di layout. Intervallo di temperatura operativa: da -40°C a +105°C. Resistenza al calore di saldatura: 260°C/10 secondi. È ampiamente utilizzato nella soppressione del rumore di linea AC/DC e DC/DC, nei sistemi di comunicazione, nell'elettronica automobilistica, nei televisori LCD/PDP e nelle periferiche per computer.

• Valutazioni da 0,3 A a 8 A
• Bobine doppie da 0,7 mH a 100 mH
• Eccellente resistenza meccanica
• Risonanza a modo comune da 100 KHz a 3 MHz
• Elevata affidabilità e alloggiamento variante per montaggio su PCB
• Bassa resistenza e basso aumento di temperatura

• Soppressione del rumore di linea DC/DC, AC/DC
• Sistema di comunicazione
• Sistemi automobilistici
• Televisori LCD/PDP
• Apparecchiature periferiche per computer

1. Tolleranza dell'induttanza in +50% -30%
2. Tensione operativa massima: 250 V a 40°C
3. IDC Max: corrente AC/DC nominale A @40°C
4. Hi-Pot 1500 Vca avvolgimento-avvolgimento 3S.
5. Test di induttanza: 10 KHz 0,1 V HP4284A
6. RDC: Milliohmmeter QuadTech 1880
7. Corrente di picco Max 10 ms: 20X IDC
8. Temperatura operativa: da -40°C a +105°C
9. Temperatura di stoccaggio: da -40°C a +105°C
10. Resistenza al calore di saldatura: 260°C per 10 secondi

Nota: 102, 112, 114, 142, 122, 152 orizzontale
202, 212, 214, 242, 222, 252 verticale

Nota: Le specifiche del prodotto possono essere personalizzate.
