Serie TR di strusciatori toroidali a bassa perdita per apparecchiature elettroniche ad alta frequenza

Serie TR bobine toroidali di stretta, induttori per applicazioni ad alta frequenza, induttori di potenza di stretta

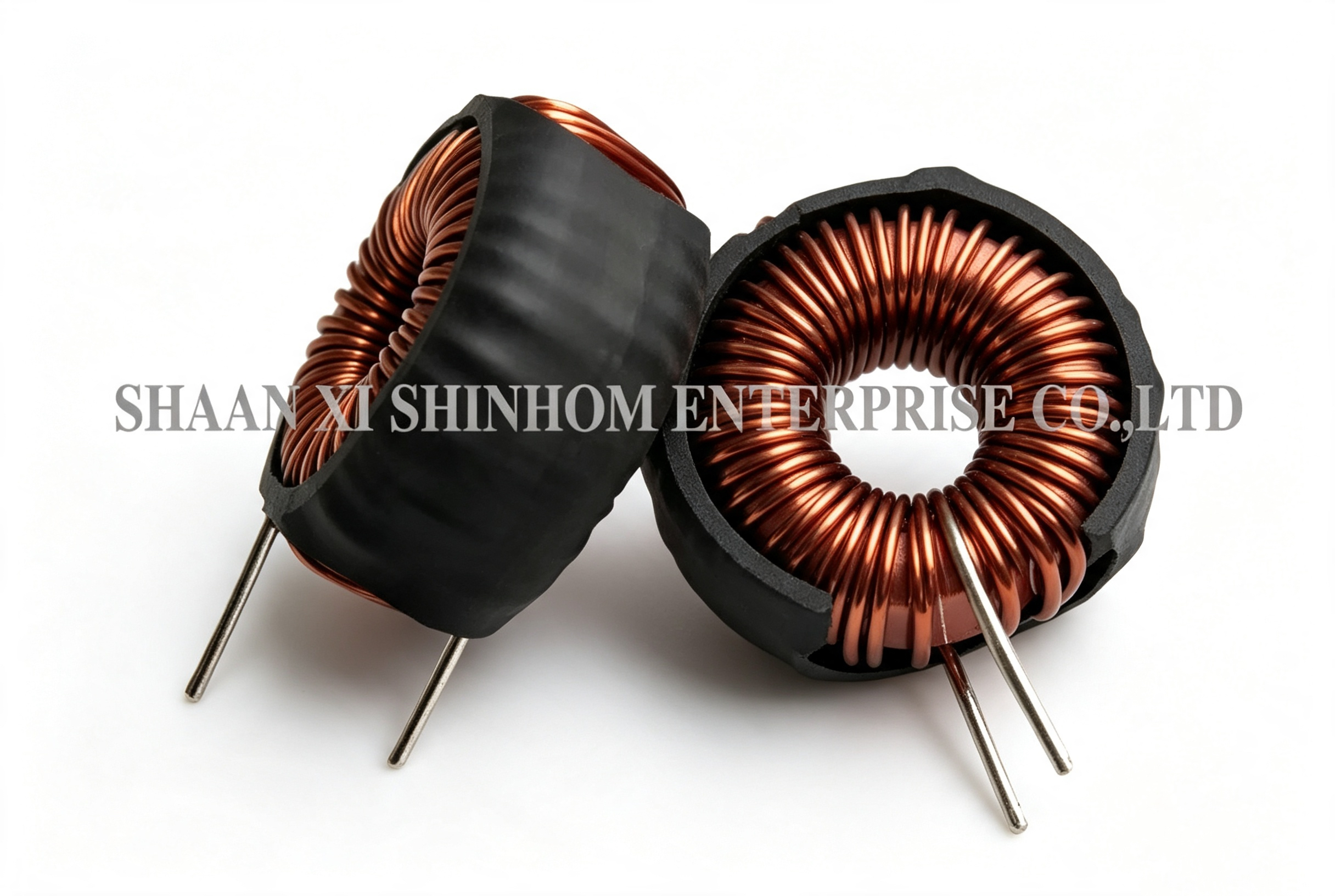

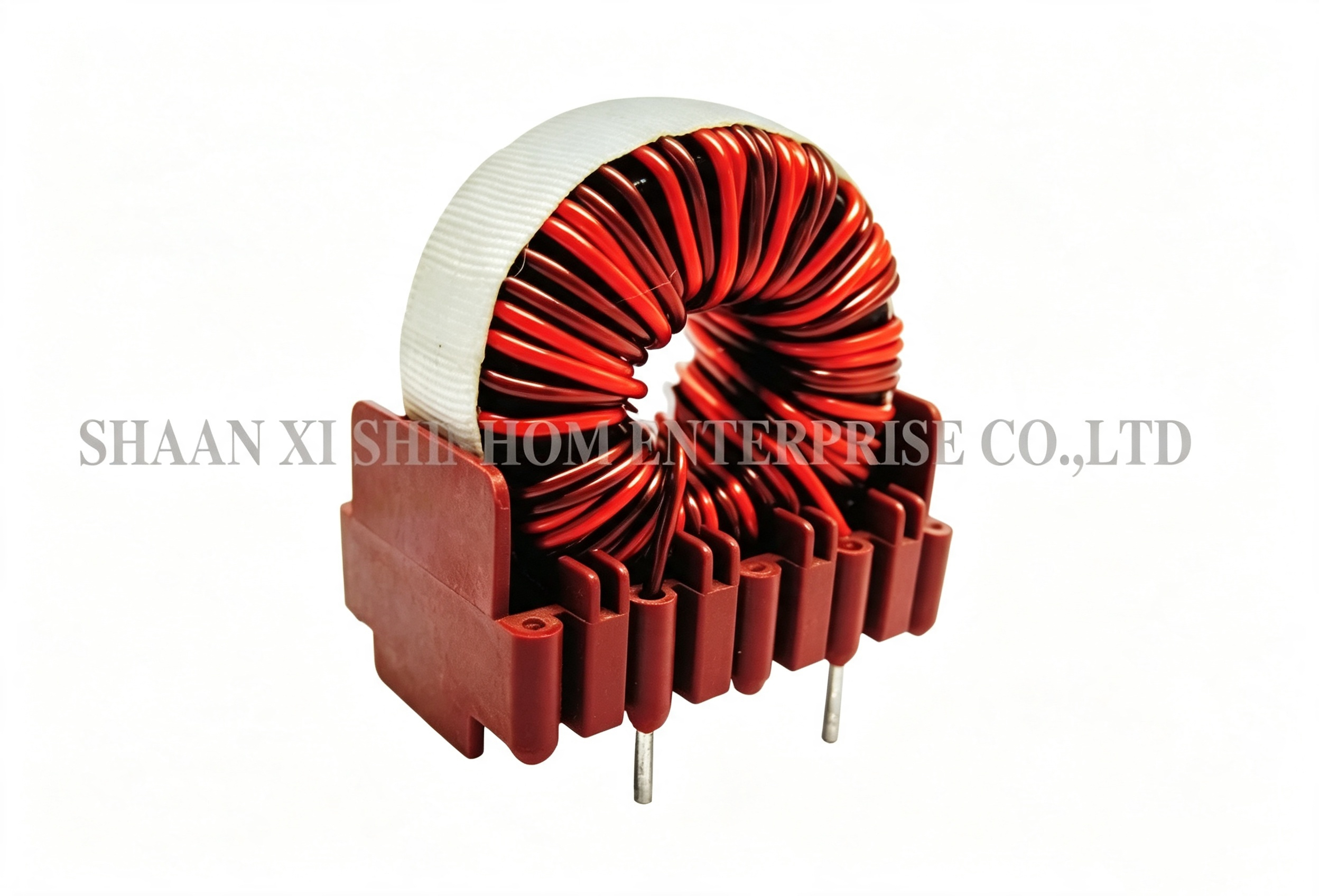

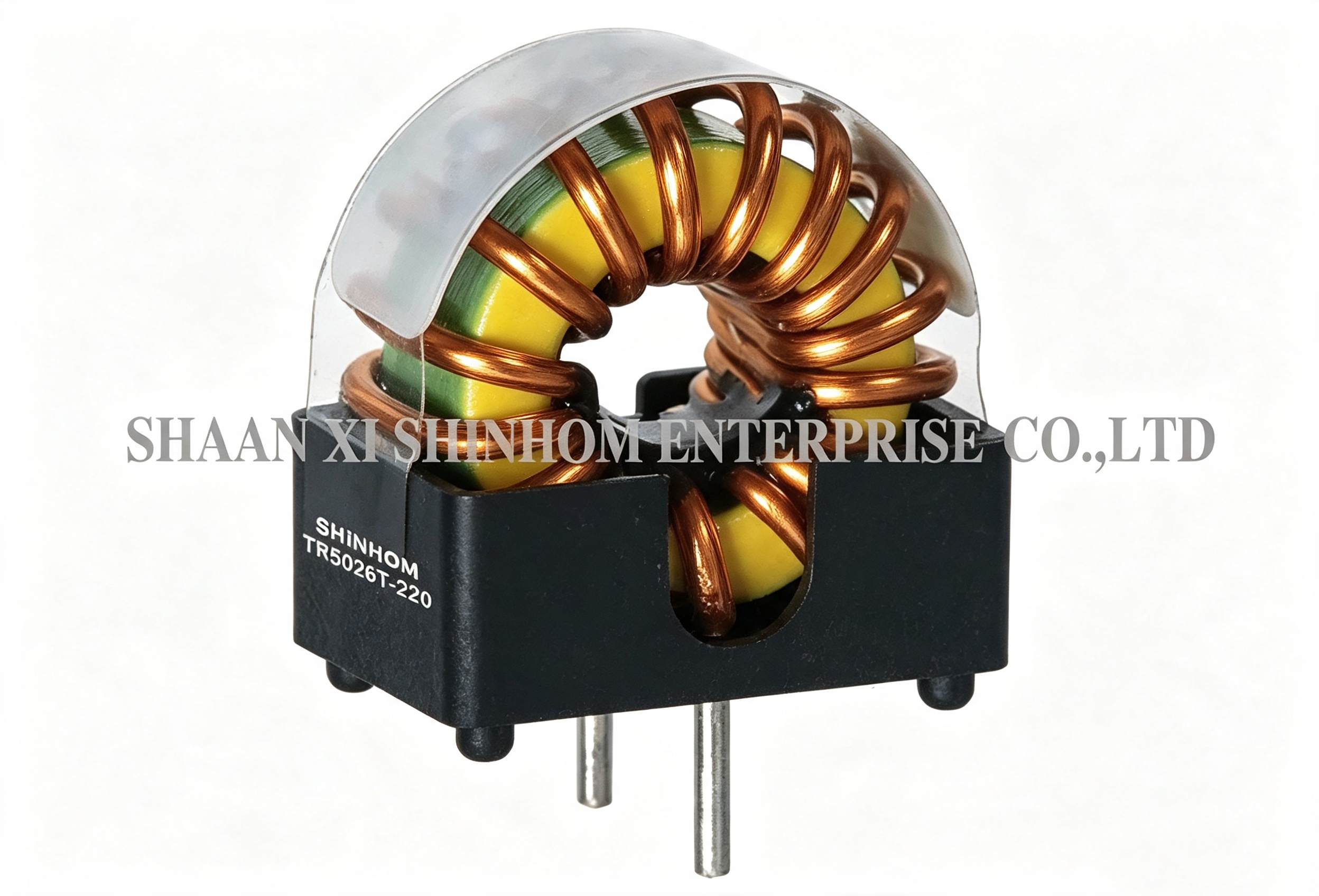

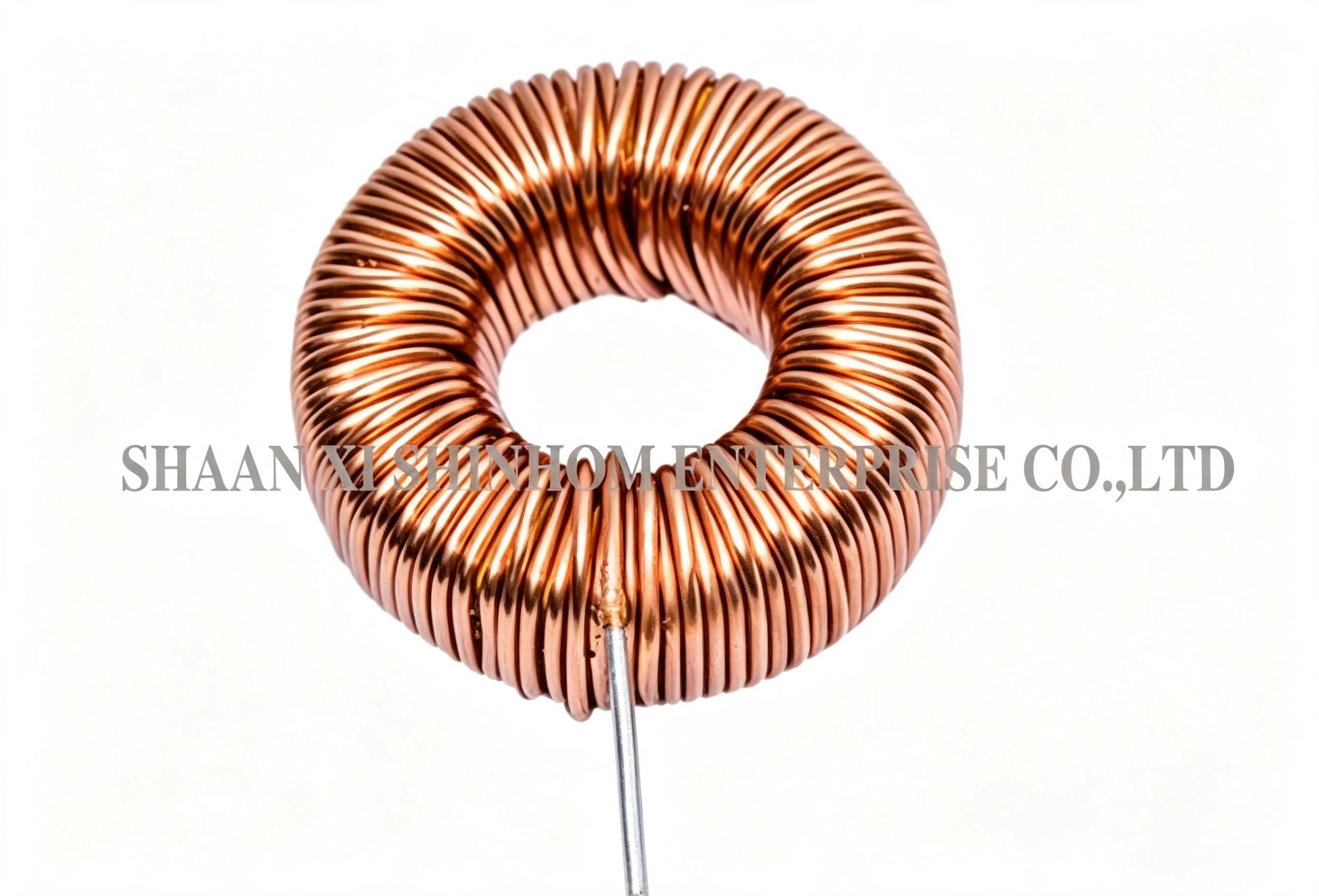

Serie TRL'induttore toroidale a stretta / potenza è progettato per alimentatori a commutazione ad alta frequenza e apparecchiature elettroniche.Il prodotto utilizza una struttura toroidale del nucleo con un flusso di perdite estremamente basso, riducendo efficacemente le interferenze elettromagnetiche.adatti a diverse esigenze di frequenza e di potenza. Sono supportati sia gli SMD che i pacchetti a foro. Il design a basso profilo consente di risparmiare spazio. È ampiamente utilizzato per la commutazione di alimentatori, filtraggio delle linee elettriche, soppressione EMI/RFI,e vari dispositivi elettronici ad alta frequenza.

Caratteristiche

• Alta frequenza e bassa perdita
• Induttore toroidale
• Per un eccellente soppressore EMI
• Piccolo profilo
• Corrente elevata
• Bassa resistenza
• MPP, hi-flux, carbonili di polvere/RF e nucleo di alimentazione in ferro
• Disponibile SMT e low profile
• Disponibili versioni compatibili RoHS (senza Pb)
• Buone caratteristiche di frequenza

Applicazioni

• Ampiamente utilizzati in vari fornitori di energia di commutazione e apparecchiature elettroniche ad alta frequenza
• Filtrazione delle linee elettriche, EMI/RFI per le sorgenti di alimentazione in modalità di commutazione

Specificità

• tensione nominale: 250V AC/DC
• Resistere al livello di tensione: AC 2KV, 1 minuto
• Resistenza di isolamento: DC 500V, 100 ohm, min.
• Livello di isolamento: B (130°C)
• Intervallo di temperatura di funzionamento: -25°C - 85°C
• Intervallo minimo di induttanza: 4,7uH-20mH 1kHz
• Intervallo di corrente nominale: 0,2-30A

Descrizione del prodotto

Possiamo fornire SMD induttore di potenza e molti altri induttori

Nota:

Abbiamo ottenuto i certificati RoHS, ISO9001. la buona qualità e il basso prezzo con alto prestigio hanno attirato più clienti. se siete interessati ai nostri prodotti,per favore ci dica che tipo di prodotti ha bisogno e maggiori informazioni su di essoPossiamo fornire campioni secondo le vostre esigenze.

Domande frequenti

D: Quali materiali di base sono disponibili per la serie TR?

R: La serie TR offre cinque opzioni di materiali di base: MPP (polvere di permalloio di molibdeno), alto flusso, Sendust, ferro carbonilico e polvere di ferro.adatti a frequenze elevateL'High Flux ha un'elevata densità di saturazione, adatta per applicazioni ad alta potenza.Il ferro carbonilico ha eccellenti caratteristiche ad alta frequenzaLa polvere di ferro è il più basso costo. La selezione dovrebbe essere basata sulla frequenza di funzionamento, la potenza e i requisiti di costo.

D: Come scegliere tra SMD e pacchetti a fori?

A:Pacchetto SMDè adatto alle linee di produzione SMT automatizzate, ideale per la produzione a grandi volumi.Confezione a bucoè adatto per la saldatura a onde, consentendo una facile saldatura manuale e la prototipazione.

D: Come si seleziona la corrente nominale da 0,2 A a 30 A?

R: Quando si seleziona, si consiglia di scegliere una corrente nominale almeno1.2 a 1,5 voltela corrente di funzionamento massima, che fornisce un margine sufficiente per evitare la saturazione del nucleo, che ridurrebbe le prestazioni di filtraggio.Considerare anche la deformazione della corrente a temperature elevate per garantire che la temperatura del componente non superi85°C.
