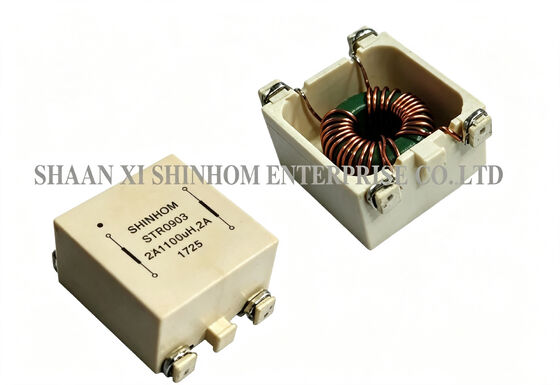

Bobina di modo comune STR0903 Series UL94-V0 a bassa capacità tra avvolgimenti per la soppressione delle interferenze di modo comune

IlSerie STR0903L'induttore a modalità comune toroidale SMD utilizza un disegno a avvolgimento diviso e a avvolgimento a uno strato.Offre una capacità estremamente bassa di avvolgimento e fornisce la più alta impedenza di modalità comune in un ampio intervallo di frequenza (50Hz-500KHz), offrendo eccellenti prestazioni di soppressione delle interferenze in modalità comune.0Induttanza di perdita 0,8%, che fornisce anche una certa capacità di soppressione del modo differenziale.Pacchetto SMDsupporta la saldatura in fase di vapore e la saldatura a reflusso a infrarossi, con resistenza al calore di saldatura di260°C/10 secondi. È ampiamente utilizzato inballastro elettronico compatto,alimentatori di commutazione, e variSuppressione delle interferenze in modalità comuneapplicazioni.

• Avvolgimento a fessura ️ capacità minima di avvolgimento
• Avvolgimento a uno strato
• Intervallo di frequenza ¥ 50Hz a 500KHz
• Induttanza di fuga ≈ circa 0,8% (soppressione a modalità differenziale)
• Risponde alle norme di sicurezza UL/CSA/IEC
• Classificazione di infiammabilità del materiale: UL94-V0
• Tensione di funzionamento 250VAC
• Temperatura di funzionamento -40°C a +105°C

• Suppressione delle interferenze in modalità comune
• Ballasti elettronici compatti per lampade
• Forniture di alimentazione compatte a commutazione

• tensione di funzionamento: 250Vac
• IDC Max:determinato quando sovrapposto
• Prova di induttanza: HP4284A 10KHz 0,1V
• RDC:QuadTech 1880 Miliohmmeter
• Temperatura di funzionamento: da -40°C a +105°C
• Temperatura di conservazione: da -40°C a +105°C
• Aumento della temperatura 40°C Max
• Metodi di saldatura: fase a vapore, reflusso a infrarossi
• Resistenza al calore di saldatura: 260°C per 10 secondi
• Resistenza ai solventi: conforme alla MIL-STD-202E
