Induttori toroidali SMD a modo comune serie STR0602 10µH-300µH per alimentatori switching

5000 pezzi
MOQ
Negoziabile
prezzo

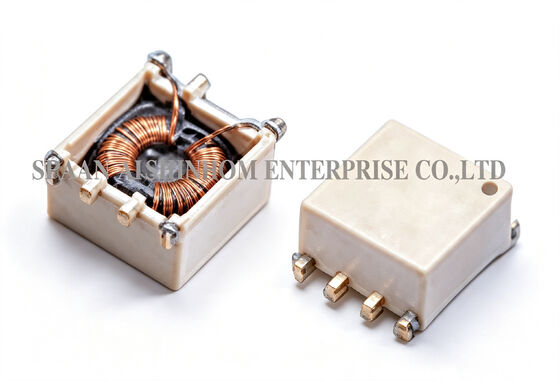

SMD Toroidal Common Mode Choke STR0602 Series 10µH-300µH for Switch-Mode Power Supplies
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Induttanza: Da 10uH a 300uH
Tolleranza: ± 30%
Corrente nominale: Da 1,5 A a 2,5 A
Frequenza di prova: 10kHz
Temperatura operativa: Da -25℃ a +105℃
Temperatura di conservazione: Da -25℃ a +105℃
Evidenziare:

SMD Toroidale Common Mode Choke

,

Induttore a modo comune STR0602

,

Induttore a modo comune per alimentatori switching
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: Serie STR0602
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 100000/mese
Descrizione di prodotto

Induttore di modo comune serie STR0602, soffocatore di modo comune con nucleo toroidale in ferrite SMT con induttanza da 10uH a 300uH

La serie STR0602 soffocatore di modo comune toroidale SMD utilizza un design con nucleo toroidale in ferrite e avvolgimento a singolo strato. Offre una capacità inter-avvolgimento estremamente bassa, sopprimendo efficacemente le interferenze di modo comune.L'intervallo di induttanza copre 10µH a 300µH. Il DCR varia da 25mΩ a 70mΩ. Il design compatto del package consente di risparmiare spazio sul PCB.Tutti i materiali sono certificati UL94V-0 ignifughi. Il package SMD supporta l'imballaggio in nastro e bobina e l'assemblaggio automatico a montaggio superficiale.È ampiamente utilizzato in ballast elettronici compatti, alimentatori switching e varie applicazioni di soppressione delle interferenze di modo comune.

CARATTERISTICHE:

  1. Intervallo di induttanza da 10uH a 300uH
  2. DCR: da 25mΩ a 70mΩ
  3. Design compatto.
  4. Avvolgimento a singolo strato per capacità minima.
  5. Conforme allo standard di infiammabilità UL 94V-0.
  6. Disponibile in nastro e bobina per montaggio superficiale automatico.

APPLICAZIONI COMUNI:

  1. Soppressione delle interferenze di modo comune
  2. Ballast elettronici compatti per lampade
  3. Alimentatori compatti a commutazione
Induttori toroidali SMD a modo comune serie STR0602 10µH-300µH per alimentatori switching
IDC Max:
Determinata quando sovrapposta
RDC:
QuadTech 1880 Milliohmmeter
Metodi di saldatura:
Fase di vapore, Reflow a infrarossi
Resistenza al calore di saldatura:
260°C per 10 secondi
Resistenza ai solventi:
Conforme a MIL-STD-202E

Nota: le specifiche del prodotto possono essere personalizzate.

FAQ

D: Qual è l'intervallo di induttanza della serie STR0602?

R: La serie STR0602 copre un intervallo di induttanza da 10µH a 300µH, coprendo un'ampia gamma di applicazioni da piccoli a medi valori di induttanza. Valori di induttanza inferiori sono adatti per applicazioni di filtraggio ad alta frequenza, mentre valori di induttanza superiori sono adatti per la soppressione delle interferenze di modo comune a bassa frequenza.

D: Quali sono i vantaggi dell'avvolgimento a singolo strato?

R: L'avvolgimento a singolo strato elimina la capacità parassita tra gli strati. Fornisce un'impedenza di modo comune più elevata e prestazioni di filtraggio più stabili su un'ampia gamma di frequenze. La struttura a singolo strato offre anche una migliore dissipazione del calore e un avvolgimento più consistente, rendendola adatta per progetti di alimentazione con requisiti rigorosi di soppressione EMI.
