SMD Toroidal Common Mode Inductor STC06 Serie 100μH-12mH 17.4×17.4×7.62mm per la soppressione EMI/RFI

5000 pezzi
MOQ
Negoziabile
prezzo

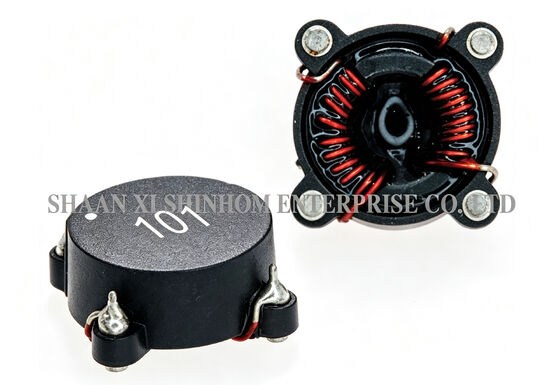

SMD Toroidal Common Mode Inductor STC06 Series 100µH-12mH 17.4×17.4×7.62mm for EMI/RFI Suppression
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Induttanza: Da 100 uH a 12 mH
Corrente nominale: Da 0,5 A a 6,95 A
Installazione: smt
Frequenza di prova: 100 kHz
Tolleranza: +50%/-30%
Natura dell'operazione: strozzatura bobina
Evidenziare:

Induttore a modalità comune toroidale SMD

,

Induttore di modalità comune per la soppressione delle RFI
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS/ISO/UL/CE/IATF16949/CNAS
Numero di modello: Serie STC06
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 100000/mese
Descrizione di prodotto
Bobine toroidali a montaggio superficiale serie STC06, induttore toroidale di modalità comune, induttanze di modalità comune SMD da 17,4 * 17,4 * 7,62 mm

ILSerie STC06L'induttore toroidale di modo comune SMD è disponibile in un pacchetto standard di 17,4*17,4*7,62 mm. La gamma di induttanza copre da 100μH a 12mH, soddisfacendo le esigenze di filtraggio EMI dalle frequenze basse a quelle alte.

Il prodotto utilizza materiale centrale ad alta saturazione per mantenere prestazioni stabili in condizioni di polarizzazione a corrente elevata. Il basso DCR riduce la perdita di potenza.

La struttura del nucleo toroidale riduce efficacemente le radiazioni EMI. Il pacchetto SMD supporta l'assemblaggio pick-and-place automatizzato.

È ampiamente utilizzato negli apparecchi elettronici, nella conversione DC-DC (modalità parallela), nell'accoppiamento di isolamento, nel filtraggio degli ingressi (modalità in serie) e nella soppressione EMI/RFI.

Caratteristiche
  • Intervallo di induttanza: da 100 µH a 12 mH, selezione flessibile
  • Eccellenti prestazioni ad alta frequenza
  • Materiale centrale ad alta saturazione
  • Bassa radiazione EMI
  • DCR basso
  • Pacchetto SMD: supporta il posizionamento automatizzato
  • Temperatura di funzionamento: da -40°C a +125°C
  • Resistenza di isolamento – ≥1000 MΩ (100 V CC)
Applicazioni
  • Filtraggio dell'alimentazione degli apparecchi elettronici
  • Conversione DC-DC
  • Accoppiamento di isolamento
  • Filtraggio degli ingressi
  • Soppressione EMI/RFI
  • Alimentatori per apparecchiature di comunicazione
  • Alimentatori per controllo industriale
  • Alimentatori per periferiche del computer
INFORMAZIONI TECNICHE:
  • Misura dell'induttanza a 100KHz 0,1VRms.
  • Resistenza di isolamento: 100Vcc 1KMΩmin.
  • Temperatura di saldatura:260℃ per 4±1 secondi
  • Temperatura operativa: da -40 ℃ a +125 ℃
  • Temperatura di conservazione: da -55 ℃ a +125 ℃
  • Pacchetto diverso disponibile per richiesta speciale
  • Applicata una saturazione massima del 35% sulla polarizzazione CC

SMD Toroidal Common Mode Inductor STC06 Serie 100μH-12mH 17.4×17.4×7.62mm per la soppressione EMI/RFI

Nota: le specifiche del prodotto possono essere personalizzate.

Domande frequenti

D: Qual è l'intervallo di induttanza della serie STC06?

UN:ILSerie STC06copre un intervallo di induttanza daDa 100μH a 12mH, offrendo più valori di induttanza standard per la selezione. L'ampio intervallo di induttanza lo rende adatto a varie applicazioni di filtraggio EMI dalle frequenze basse a quelle alte. Per una selezione specifica, fare riferimento alla scheda tecnica o contattare il nostro team di supporto tecnico.

D: Per quali applicazioni è adatto il formato 17,4*17,4*7,62 mm?

UN:Questa dimensione è un pacchetto SMD medio-grande. È adatto per applicazioni di filtraggio dell'alimentazione che richiedono induttanza o corrente nominale più elevate, come alimentatori industriali, apparecchiature di comunicazione ed elettronica automobilistica. Il package più grande fornisce più spazio nel core, consentendo valori di induttanza e capacità di trasporto di corrente più elevati.

D: Quali sono i vantaggi del materiale centrale ad alta saturazione?

UN:Il materiale centrale ad alta saturazione offre una maggiore densità del flusso di saturazione. È meno probabile che si saturi in condizioni di polarizzazione a corrente elevata, garantendo che l'induttanza di modo comune mantenga un'induttanza stabile e prestazioni di filtraggio entro l'intervallo di corrente nominale. La saturazione della polarizzazione DC spetta a35%, fornendo un margine corrente sufficiente.
