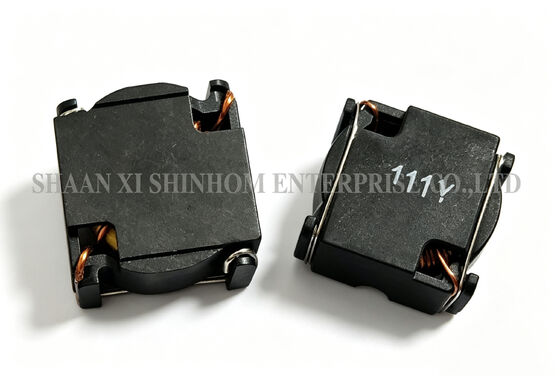

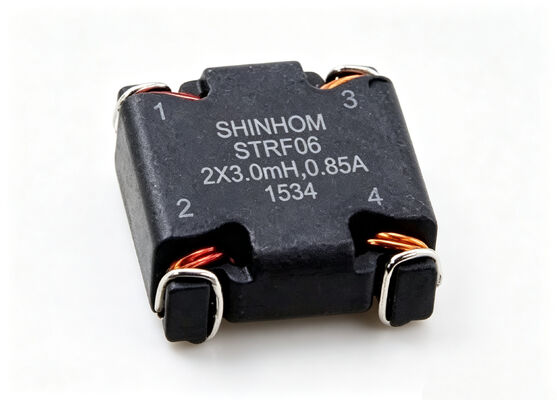

Fermito toroidale SMD Common Mode Choke STRF06 serie Alta corrente per filtraggio AC/DC e rumore

D: Qual è il vantaggio dell'induttanza da 6,8 mH nel filtraggio di modo comune?

R: Il6,8 mHl'induttanza fornisce un'elevata impedenza di modo comune. Raggiunge una migliore attenuazione del rumore di modo comune nella gamma di frequenze medio-basse, soprattutto nella150KHz-30MHzbanda EMI condotta. Per i progetti di potenza che richiedono una rigorosa conformità EMI, le induttanze di modo comune ad alta induttanza sono componenti di filtraggio chiave.

D: Quali sono i vantaggi del nucleo toroidale rispetto ad altre strutture centrali?

R: Il nucleo toroidale ha una struttura a circuito magnetico chiuso. Il flusso magnetico è concentrato all'interno del nucleo, determinando un flusso di dispersione molto basso. La radiazione EMI è molto inferiore rispetto agli induttori I-core o open-core. Il nucleo toroidale ha anche un'elevata permeabilità magnetica, richiedendo meno spire per lo stesso valore di induttanza. Ciò si traduce in un DCR inferiore e in una maggiore efficienza.

D: Come viene definita la corrente nominale IDC?

R: IDC è definito come il valore di corrente continua che provoca un aumento di temperatura di circa 40°C nella bobina. Nelle applicazioni reali, assicurarsi che la temperatura ambiente operativa massima più l'aumento della temperatura propria non superi i 125°C. Quando si seleziona, consentire un margine sufficiente per garantire l'affidabilità a lungo termine.
