Casa /Prodotti/Choke modalità comuni/Alto corrente SMD Toroidale Common Mode Choke STRF01 Serie Alta impedenza per convertitori DC-DC

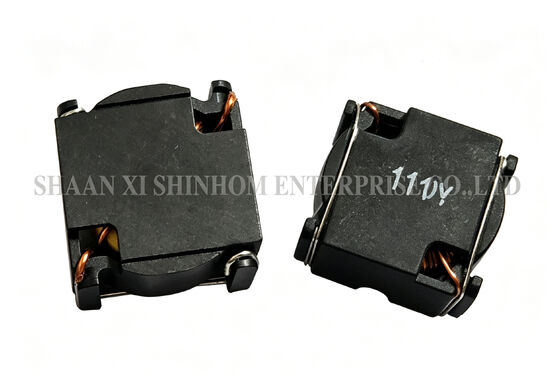

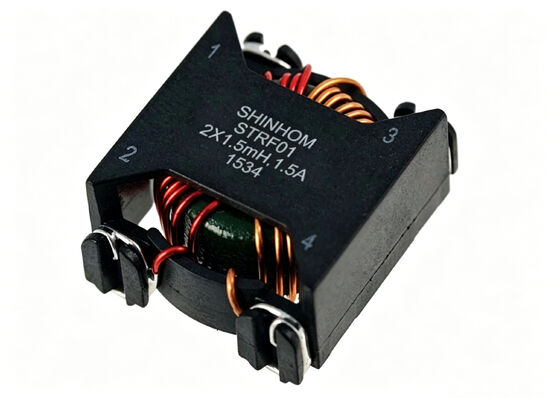

Alto corrente SMD Toroidale Common Mode Choke STRF01 Serie Alta impedenza per convertitori DC-DC

5000 pezzi
MOQ
Negoziabile
prezzo
High Current SMD Toroidal Common Mode Choke STRF01 Series High Impedance for DC-DC Converters
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Induttanza: 650uH~15000uH
Corrente nominale: 1,0 A~3,6 A
Valore dell'induttore: induttore fisso
Pacchetto di trasporto: Cartone
Specifica: RoHS/SGS/UL/ISO9001
Misurare: 16,38*14,2*11 mm
Evidenziare:

SMD Toroidale Common Mode Choke

,

Modulo comune di soffocamento di alta corrente
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS/ISO/UL/CE/IATF16949/CNAS
Numero di modello: Serie STRF01
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 100000/mese
Descrizione di prodotto

Induttore a corrente elevata in modalità comune della serie STRF01, SMT Toroidal Ferrtie Core Common Mode Choke Progettato per Converter DC/DC

IlSerie STRF01L'asfissio toroidale a corrente alta SMD è progettato per applicazioni di conversione DC-DC e AC-DC.Il prodotto utilizza un nucleo toroidale di ferrite per fornire un'elevata impedenza di modalità comune su un ampio intervallo di frequenzaL'elevata capacità di corrente e il basso DCR garantiscono una conversione di potenza efficiente.L'intervallo di temperatura di esercizio è compreso tra -40°C e +125°C (inclusi gli aumenti di temperatura)È ampiamente utilizzato nei convertitori DC-DC / AC-DC, alimentatori desktop / laptop, apparecchiature di comunicazione, elettronica automobilistica e televisori LCD.

Caratteristiche

  • Core toroidale di ferrite
  • Performance eccellente di soppressione EMI/RFI
  • Progettazione SMD a basso profilo
  • Capacità di carico di corrente elevata
  • Basso DCR basse perdite di energia
  • Temperatura di funzionamento -40°C a +125°C
  • Compatibile con la saldatura a reflusso
  • Senza piombo ️ conforme alla direttiva RoHS

Applicazioni

  • Convertitori di corrente continua
  • Convertitori di corrente alternata
  • Filtro di ingresso (modalità di serie)
  • Suppressione dell'IME/RFI
  • Fornitori di alimentazione per computer da scrivania o portatili
  • Dispositivi per il monitoraggio LCD
  • Attrezzature di comunicazione
  • Sistemi elettronici per autoveicoli

INFORMAZIONI TECNICHE

IDC
Aumento della temperatura 40°C Max.
Prova di induttanza
HP4284A 100 KHz 0,1 V
RDC
QuadTech 1880 Miliohmmeter
Metodi di saldatura
Fase di vapore, reflusso a infrarossi
Resistenza al calore di saldatura
260°C per 10 secondi
Resistenza ai solventi
Conforme alla MIL-STD-202E
Peso
10,5 grammi TYP
Nastro e bobina
700/rulli

Alto corrente SMD Toroidale Common Mode Choke STRF01 Serie Alta impedenza per convertitori DC-DC

Alto corrente SMD Toroidale Common Mode Choke STRF01 Serie Alta impedenza per convertitori DC-DC

Più taglie tra cui scegliere

Alto corrente SMD Toroidale Common Mode Choke STRF01 Serie Alta impedenza per convertitori DC-DC

Nota: le specifiche del prodotto possono essere personalizzate.

Domande frequenti

D: Quali sono i vantaggi del nucleo toroidale rispetto ad altre strutture del nucleo?

R: Il nucleo toroidale ha una struttura di circuito magnetico chiuso. Il flusso magnetico è concentrato all'interno del nucleo, con conseguente flusso di perdita molto basso.Le radiazioni EMI sono molto inferiori a quelle degli induttori I-core o open-coreIl nucleo toroidale ha anche un'elevata permeabilità magnetica, che richiede meno giri per lo stesso valore di induttanza.

D: Come si seleziona la corrente nominale?

R: Quando si seleziona, assicurarsi che la corrente di funzionamento massima non superi il valore nominale e considerare la riduzione della temperatura.5 volte la corrente di funzionamento massima per evitare la saturazione del nucleo, che ridurrebbe le prestazioni di filtraggio, assicurando inoltre che la temperatura del componente (temperatura ambiente + aumento della temperatura) non superi i 125°C.

D: Questo prodotto supporta la saldatura a reflusso?

A:Sì.Serie STRF01utilizza un pacchetto SMD ed è compatibile con la saldatura a reflusso. Il design a basso profilo e le dimensioni ridotte lo rendono adatto alle linee di produzione SMT automatizzate.Si prega di consultare la scheda informativa del prodotto.
