Casa /Prodotti/Choke modalità comuni/Le serie LEF20 sono dotate di un strascico della linea di alimentazione in modalità comune ad alta frequenza di risonanza, basso rumore acustico e soppressione delle interferenze simmetriche.

Le serie LEF20 sono dotate di un strascico della linea di alimentazione in modalità comune ad alta frequenza di risonanza, basso rumore acustico e soppressione delle interferenze simmetriche.

5000
MOQ

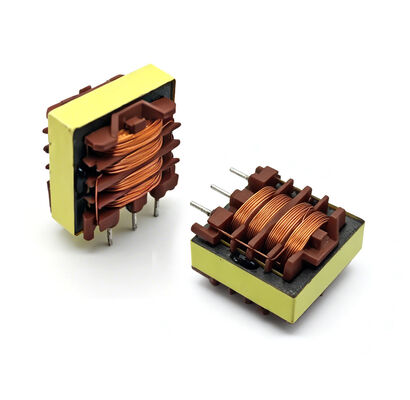

LEF20 Series Common Mode Power Line Choke with High Resonance Frequency Low Audible Noise and Symmetric Interference Suppression
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Gamma di induttanza: Da 3,3 mH a 100 mH
DCR massimo: Da 200 mΩ a 6600 mΩ
Induttanza di perdita: Da 65μH a 2000μH
Intervallo corrente: Da 0,3 A a 1,8 A
Struttura avvolgente: Sezione 2
Evidenziare:

Strusciatori ad alta frequenza di risonanza della serie LEF20

,

strusciatori simmetrici di soppressione delle interferenze della serie LEF20

,

strusciatori a basso rumore acustico della serie LEF20
Informazioni di base
Luogo di origine: Cina
Marca: SHINHOM
Certificazione: RoHS/ISO/UL/CE/IATF16949/CNAS
Numero di modello: LEF20
Documento: LEF20 Common mode_.pdf
Termini di pagamento e spedizione
Tempi di consegna: 2~8 settimane
Termini di pagamento: L/C, T/T
Descrizione di prodotto
Induttanza di linea di alimentazione di modo comune serie LEF20
Panoramica del prodotto

L'induttanza di linea di alimentazione di modo comune serie LEF20 è progettata per un'efficace soppressione delle interferenze di modo comune. Caratterizzato da una struttura di avvolgimento a 2 sezioni, fornisce un'elevata frequenza di risonanza, un'elevata intensità degli impulsi e un basso rumore udibile. Con un'induttanza di dispersione di circa il 2%, fornisce una soppressione simmetrica delle interferenze. La serie è conforme agli standard EN 60938-2 (VDE 0565-2) e UL 1283, è conforme alla direttiva RoHS e adatta ai processi di saldatura a onda.

Caratteristiche principali
  • Elevata frequenza di risonanza grazie all'avvolgimento a 2 sezioni
  • Elevata forza dell'impulso
  • Basso rumore ronzante
  • Induttanza di dispersione di circa il 2% per la soppressione simmetrica delle interferenze
  • Adatto per saldatura ad onda
  • Conforme alla norma EN 60938-2 (VDE 0565-2) e UL 1283
  • Conforme alla direttiva RoHS
Applicazioni
  • Soppressione delle interferenze di modo comune
  • Alimentatori elettronici per lampade
  • Alimentatori switching per elettronica di consumo
Specifiche standard (@25°C)
Numero di parte Induttanza (mH) +50%/-30% a 10kHz, 0,1V DCR (mΩ)Max Induttanza di dispersione (μH) tip. @10kHz, 0,1V Intervallo di corrente (A)
LEF20-332Y-1.8A 3.3 200 65 1.8
LEF20-682Y-1.3A 6.8 370 140 1.3
LEF20-103Y-1.0A 10 630 200 1.0
LEF20-153Y-0,8A 15 950 300 0,8
LEF20-273Y-0,65A 27 1600 550 0,65
LEF20-393Y-0,55A 39 2200 800 0,55
LEF20-473Y-0,45A 47 2800 950 0,45
LEF20-683Y-0,35A 68 4400 1300 0,35
LEF20-104Y-0.3A 100 6600 2000 0,30
