Filtro di modalità comune per filtri a filo compatto per l'interfaccia ad alta velocità per la soppressione dell'EMI in applicazioni con spazio limitato

5000
MOQ

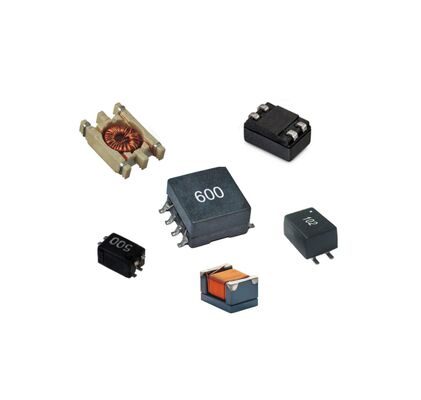

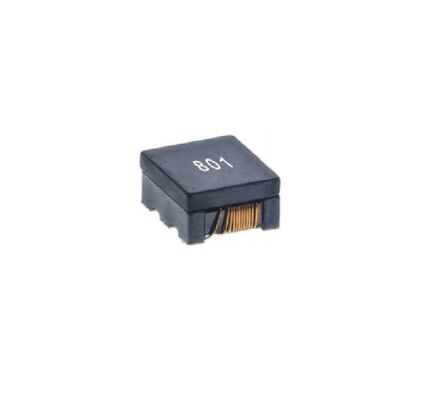

Compact Wire Wound Common Mode Filter for High-Speed Interface EMI Suppression in Space-Constrained Applications
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Evidenziare:

Filtro in modalità comune con ingombro compatto

,

Ferita di filo di ferro strangolato in modalità comune

,

Componente di soppressione EMI dell'interfaccia ad alta velocità
Informazioni di base
Luogo di origine: Cina
Marca: SHINHOM
Certificazione: RoHS
Numero di modello: Serie SF1210F-3W
Documento: SF1210F-3W Series_.pdf
Termini di pagamento e spedizione
Tempi di consegna: 2~8 settimane
Termini di pagamento: L/C,T/T
Descrizione di prodotto
Serie di filtri in modalità comune a filo compatto per la soppressione EMI di interfaccia ad alta velocità
Progettato per fornire un filtro acustico affidabile in applicazioni con spazio limitato, la serie SF1210F-3W offre una selezione di dispositivi ad alte prestazionifiltri di modalità comuneIn un'impronta compatta.strangolazioni da ferita di filoQuesta serie fornisce le informazioni essenzialiComponenti di soppressione dell'EMIfunzionalità con opzioni di impedenza di modalità comune di 160Ω, 240Ω e 500Ω a 100 MHz. Progettato per una facile integrazione,include il layout PCB raccomandato e i modelli di stencil per garantire prestazioni e fabbricabilità ottimaliCompletamente conforme agli standard RoHS e alogen-free, opera in modo affidabile in un intervallo di temperatura da -40°C a +125°C.
Caratteristiche chiave
  • Impedenza di modalità comune (@100MHz):160Ω, 240Ω o 500Ω (±25%, a seconda del modello)
  • Resistenza continua (DCR):Fino a 0,21Ω (massimo)
  • Corrente nominale:Fino a 500mA (massimo)
  • tensione nominale:50 Vdc (massimo)
  • Resistere alla tensione:125 Vdc (massimo)
  • Resistenza all'isolamento:10 MΩ (min)
  • Costruzione:Tipo di filato per prestazioni robuste ad alta frequenza
  • Supporto alla progettazione:Include il modello di terra PCB raccomandato e l'apertura dello stencil della pasta di saldatura
  • Rispetto:100% senza piombo, senza alogeni, conforme alla RoHS
  • Temperatura di funzionamento:-40°C a +125°C (compreso l'aumento della temperatura)
Applicazioni
  • filtraggio EMI per linee di dati differenziali ad alta velocità (ad esempio, USB 3.0/3.1, HDMI, DisplayPort, MIPI)
  • Suppressione del rumore nell'elettronica portatile e indossabile
  • Miglioramento dell'integrità del segnale nei moduli di comunicazione (Wi-Fi, Bluetooth)
  • Filtrazione di linee di alimentazione in circuiti digitali e sensori a bassa corrente
  • Soluzioni EMC a livello di scheda nelle apparecchiature di rete e nei set-top box
Domande frequenti
Come faccio a scegliere tra i modelli di impedenza da 160Ω, 240Ω e 500Ω?
La scelta dipende dalla frequenza e dall'ampiezza del rumore in modalità comune da sopprimere.Considera il tuo profilo EMI specifico e i requisiti di conformitàIl modello 500Ω offre la più forte soppressione a 100 MHz.
Perché sono importanti la disposizione raccomandata del PCB e i modelli di stencil?
Queste raccomandazioni aiutano a ottimizzare le prestazioni ad alta frequenza del filtro riducendo al minimo gli effetti parassitari e garantendo giunzioni di saldatura affidabili e coerenti durante l'assemblaggio a superficie.ridurre i difetti di fabbricazione.
Questa serie può essere utilizzata per il filtraggio delle linee elettriche?
Sì, ma si noti la corrente nominale (massimo 500mA). È adatto per filtrare il rumore sui binari di alimentazione a bassa corrente o sulle linee di segnale con bias di corrente continua.assicurare che il valore di rating corrente del modello selezionato non sia superato.
Qual è il vantaggio della costruzione in fibra in questo contesto?
La costruzione in filato di filo di solito consente una maggiore impedenza di modalità comune e una migliore prestazione ad alte frequenze rispetto a alcuni filtri in ceramica a più strati,rendendolo più efficace per sopprimere l'EMI nelle interfacce digitali veloci.
