Casa /Prodotti/Choke modalità comuni/Struscio in modalità comune con impedenza 800Ω @ 100MHz, senza piombo e design compatto per la soppressione EMI

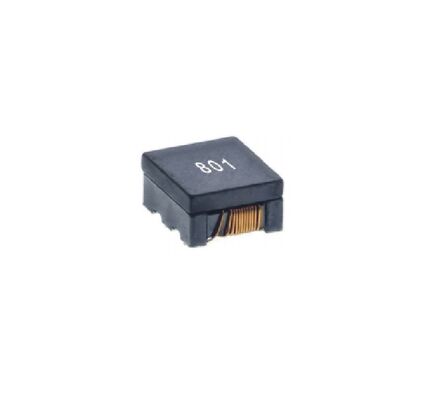

Struscio in modalità comune con impedenza 800Ω @ 100MHz, senza piombo e design compatto per la soppressione EMI

5000
MOQ
Wire Wound Common Mode Choke with 800Ω @100MHz Impedance, Lead-free and Compact Design for EMI Suppression
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Evidenziare:

Induttanza di modo comune da 800 Ω a 100 MHz

,

Induttanza a filo avvolto senza piombo

,

Componente compatto di soppressione EMI
Informazioni di base
Luogo di origine: Cina
Marca: SHINHOM
Certificazione: RoHS
Numero di modello: SF1008F-3W-801Y
Documento: SF1008F-3W-801Y_.pdf
Termini di pagamento e spedizione
Tempi di consegna: 2~8 settimane
Termini di pagamento: L/C,T/T
Descrizione di prodotto
Filtro di modalità comune ad alte prestazioni per la soppressione dell'EMI
Progettato per la soppressione efficace delle interferenze elettromagnetiche (EMI) nelle linee di trasmissione di dati ad alta velocità e di alimentazione elettrica, lo SF1008F-3W-801Ystrangolazioni da ferita di filoL'impedenza del modo comune è elevata a 100 MHz, garantendo un'eccellente prestazione di soppressione del rumore.filtro di modalità comune, è ideale per applicazioni a spazio ristretto.Componente di soppressione dell'EMIè al 100% privo di piombo, di alogeni e conforme alla RoHS, soddisfa rigorose norme ambientali.fornisce prestazioni affidabili in ambienti difficili.
Specificità principali
Parametro Valore
Impedanza di modalità comune @100MHz 800Ω ±25%
Voltaggio nominale (max) 20V
Corrente nominale (max) 0.15A
Resistenza CC (DCR) (Max) 1.6Ω
Resistenza all'isolamento (min) 10MΩ
Intervallo di temperatura di funzionamento -40°C a +125°C
Caratteristiche del prodotto
  • La costruzione del filo di ferro per prestazioni robuste
  • 100% senza piombo, senza alogeni e conforme alla RoHS
  • Piccole dimensioni e design a basso profilo
  • Ampia gamma di temperature di funzionamento, compreso l'aumento della temperatura propria
  • Alta impedenza di modalità comune per una soppressione efficace dell'EMI
Applicazioni
  • Filtraggio del rumore nelle linee di dati differenziali ad alta velocità (USB, HDMI, LVDS)
  • Suppressione dell'EMI delle linee elettriche nei dispositivi e nei moduli elettronici compatti
  • Apparecchiature di comunicazione e dispositivi di rete
  • Elettronica di consumo che richiede una rigorosa conformità EMC
  • Sistemi di informazione e di controllo per l'automobile
Domande frequenti
Qual è il principale vantaggio di un filtro a filo comune rispetto ad altri tipi?
La costruzione del filo a ferita di solito consente una maggiore impedenza di modalità comune e una migliore prestazione ad alta frequenza rispetto ai tipi di chip multilivello,rendendolo più efficace per sopprimere l'EMI nelle applicazioni critiche di integrità del segnale.
Come interpretare l'impedenza di 800Ω @100MHz?
Ciò significa che il filtro presenta un'impedenza di 800Ω (tipica) alle correnti acustiche in modalità comune a una frequenza di 100 MHz.Una maggiore impedenza alla frequenza del rumore si traduce in una maggiore attenuazione di tale rumore.
Questo filtro puo' gestire correnti piu' elevate per applicazioni di linea elettrica?
La corrente nominale è di 0,15A Max. È progettata per segnali a bassa corrente o linee elettriche. Per filtri di rotaia di potenza ad alta corrente, si prega di selezionare un modello con una corrente nominale corrispondentemente più alta.
Che cosa significa "senza alogeni" e perché è importante?
"senza alogeni" significa che il prodotto non contiene cloro, bromo o altri alogeni al di sopra di determinate soglie.Questo è importante per la sicurezza ambientale ed è spesso richiesto nelle iniziative di elettronica verde, in quanto riduce le emissioni di gas tossici in caso di incendio.
