Casa /Prodotti/Choke modalità comuni/Superficie di montaggio Stroke di modalità comune con impedenza da 60Ω a 1400Ω, corrente nominale da 3,2A e pacchetto SMD compatto per soppressione EMI

Superficie di montaggio Stroke di modalità comune con impedenza da 60Ω a 1400Ω, corrente nominale da 3,2A e pacchetto SMD compatto per soppressione EMI

5000
MOQ
Surface Mount Common Mode Choke with 60Ω to 1400Ω Impedance, 3.2A Rated Current, and Compact SMD Package for EMI Suppression
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Evidenziare:

Induttanza di modo comune con impedenza da 60Ω a 1400Ω

,

Induttanza a montaggio superficiale con corrente nominale 3

,

2 A
Informazioni di base
Luogo di origine: Cina
Marca: SHINHOM
Certificazione: RoHS
Numero di modello: Serie SQD4520
Documento: SQD4520 Series_.pdf
Termini di pagamento e spedizione
Tempi di consegna: 2~8 settimane
Termini di pagamento: L/C,T/T
Descrizione di prodotto

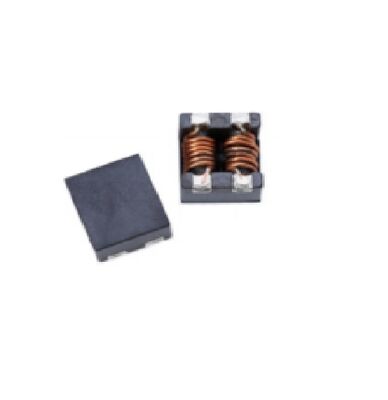

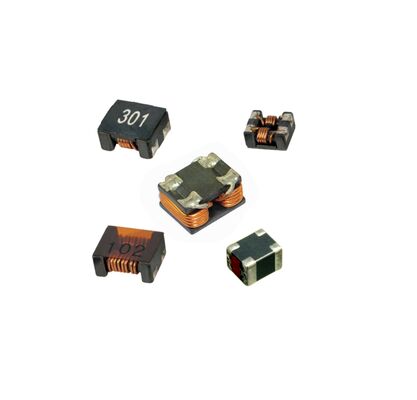

Strangolare di modalità comune di montaggio superficiale serie SQD4520
progettato per un filtro efficace delle interferenze elettromagnetiche (EMI) nei moderni circuiti elettronici,la serie SQD4520 di soffocatori a montaggio superficiale fornisce prestazioni di soppressione EMI robuste in un dispositivo compattoUtilizzando una robusta struttura a bobina di ferrite, questi soffocatori di modalità comune offrono un'elevata impedenza a 100MHz.attenuare efficacemente il rumore indesiderato in modalità comune consentendo al contempo il passaggio di segnali differenziali con perdite minimeProgettati per applicazioni ad alta corrente, combinano eccellenti prestazioni di frequenza con resistenza meccanica e saldabilità superiori.rendendoli una soluzione affidabile ed economica per soddisfare la conformità EMC in un'ampia gamma di interfacce di linee di alimentazione e dati.
Specificità principali
Impedenza @100MHz60Ω Min a 1400Ω Tipo (dipendente dal modello)
Resistenza a corrente continua (DCR)Da 35mΩ a 80mΩ Max
Corrente nominaleFino a 3,2 A Max
Tensione nominale50V al massimo
Temperatura di funzionamento-40°C a +125°C
Caratteristiche del prodotto
  • Pacchetto SMD compatto con robusta costruzione meccanica
  • Performance eccellenti ad alta frequenza e saldabilità
  • Alta impedenza per un'efficace soppressione del rumore in modalità comune
  • Bassa resistenza a corrente continua per una minima perdita di segnale
  • Disegnati per applicazioni ad alta corrente
Applicazioni
  • Filtraggio EMI nei convertitori di potenza CC/DC e AC/DC
  • Suppressione del rumore per videocamere e televisori LCD
  • Miglioramento dell'integrità del segnale nei sistemi di comunicazione e di rete
  • Elettronica automobilistica per la riduzione del rumore condotta
  • Filtraggio delle linee di dati nelle unità a disco rigido (HDD) e nei dispositivi di memorizzazione
Domande frequenti
Qual è la funzione primaria di un strangolo a modalità comune?
La sua funzione primaria è di sopprimere le interferenze elettromagnetiche (EMI) di modalità comune fornendo un'elevata impedenza alle correnti di rumore indesiderate che fluiscono nella stessa direzione su una coppia di linee,offrendo una bassa impedenza al segnale differenziale desiderato.
Come selezionare il giusto valore di impedenza per la mia applicazione?
La selezione dipende dallo spettro di frequenza del rumore da sopprimere.Un'impedenza maggiore fornisce una maggiore attenuazione alla frequenza di prova- Consulta il profilo acustico del tuo circuito e le norme EMC.
Che cosa significa il parametro di corrente nominale?
La corrente nominale è la corrente continua massima che la stretta può gestire senza superare le sue specifiche termiche o di prestazioni.E' fondamentale assicurarsi che la corrente nominale dell'asfissio soddisfi o superi la corrente di funzionamento normale del circuito.
Questi strangatori sono adatti per applicazioni automobilistiche?
Sì, con un intervallo di temperatura di funzionamento da -40°C a +125°C e una costruzione robusta, sono adatti a vari sistemi elettronici automobilistici dove è richiesto un filtro EMI affidabile.
Prodotto Tag:

common mode power line choke

common mode toroidal chokes

common mode inductor
