Name: Trasformatore sensore di corrente di alta precisione 15A corrente primaria 60 mH corrente secondaria di induttanza da 50 kHz a 500 kHz monitoraggio della potenza PCB
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: ACST0908
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Parla adesso.

Caratteristiche

Specificazioni

Evidenziare:

Trasformatore di corrente ad alta precisione

Trasformatore di corrente per il monitoraggio della potenza su PCB

Informazioni di base

Luogo di origine: Cina

Marca: SHINHOM

Certificazione: RoHS

Numero di modello: ACST0908

Documento: ACST0908 Series_.pdf

Termini di pagamento e spedizione

Tempi di consegna: 2 ~ 8 settimane

Termini di pagamento: L/C, T/T

Galleria

Trasformatore sensore di corrente di alta precisione 15A corrente primaria 60 mH corrente secondaria di induttanza da 50 kHz a 500 kHz monitoraggio della potenza PCB

Descrizione di prodotto

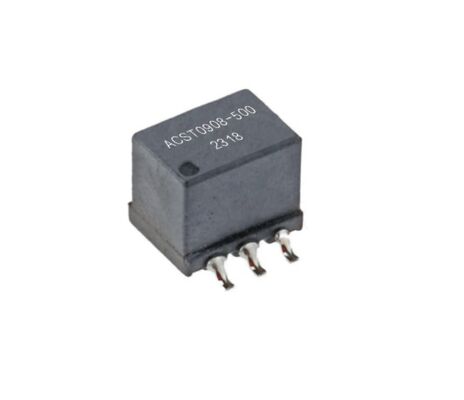

Trasformatore di rilevamento corrente compatto ad alta precisione per il monitoraggio dell'alimentazione PCB

ILSerie ACST0908è una famiglia ad alte prestazioni diTrasformatori di rilevamento correnteprogettato per il monitoraggio preciso della corrente CA nella moderna elettronica di potenza. Progettato perApplicazioni con montaggio su PCB, questi trasformatori compatti offrono rapporti di torsione stabili, DCR basso e elevate prestazioni di isolamento, rendendoli ideali per alimentatori a commutazione, circuiti di controllo motori, sistemi di illuminazione e apparecchiature di automazione industriale.

Con corrente nominale primaria di15Ae induttanza secondaria fino a60 mH, la serie ACST0908 garantisce un funzionamento affidabile in un'ampia gamma di frequenze daDa 50kHz a 500kHz. Ogni modello presenta una struttura ottimizzata per garantire una precisione di uscita costante e un'eccellente stabilità termica in condizioni di carico variabili.

Come parte di AdvancedSensori di corrente CAutilizzata nel monitoraggio dell'alimentazione e nei circuiti di feedback, la serie ACST0908 aiuta gli ingegneri a ottenere maggiore efficienza, sicurezza e controllo nei sistemi CA mission-critical.

Caratteristiche principali

Costruzione conforme alla direttiva RoHS
Garantisce materiali sicuri per l'ambiente adatti al moderno assemblaggio elettronico.
Opzioni di rapporto giri accurati
Disponibile in1:50,1:100, E1:200configurazioni per la progettazione flessibile del sistema.
Funzionamento ad alta frequenza
Ideale per applicazioni daDa 50kHz a 500kHz, supportando un efficiente SMPS e feedback dell'azionamento del motore.
Pacchetto compatto per montaggio su PCB
Design a ingombro ridotto compatibile con la saldatura a riflusso automatizzata.
Forte isolamento elettrico
Resiste1,2 kVtensione di isolamento tra gli avvolgimenti primario e secondario.
Bassa resistenza primaria
Soltanto7 mΩ, riducendo al minimo la perdita di potenza nei percorsi ad alta corrente.
Affidabile a temperature estreme
Portata operativa in aria libera:Da -40°C a +150°C
Magazzinaggio:Da -40°C a +125°C

Caratteristiche elettriche @ 25 °C

Numero di parte	Rapporto giri	Sez. Induttanza (mH) Min (10 kHz, 0,1 V)	DCR Max (primario/secondario)	Tensione di isolamento (kV)	Resistenza di terminazione per 1 Vout / 1 A in (Ω)
ACST0908-500	1:50	3.8	7,0 mΩ / 0,5 Ω	1,2 kV	50 Ω
ACST0908-101	1:100	14.8	7,0 mΩ / 3,2 Ω	1,2 kV	100 Ω
ACST0908-201	1:200	60.0	7,0 mΩ / 6,6 Ω	1,2 kV	200 Ω

Caratteristiche fisiche e informazioni sugli avvolgimenti

Dimensioni:10,8 × 9,0 × 8,2 mm
Passo del perno:2,54 mm
Pacchetto compatibile con montaggio superficiale
Modello di terreno suggerito:Disposizione 6,38 mm × 11,8 mm
Pin primari:1-2-5-6
Pin secondari:3-4

Applicazioni

Attrezzature aeronautiche e aerospaziali
Monitoraggio di precisione per sistemi AC mission-critical.
Dispositivi sottomarini e marittimi
Rilevamento corrente stabile in condizioni ambientali difficili.
Sistemi di controllo delle centrali elettriche
Dispositivi di trasporto
Treni, navi, moduli di potenza per autoveicoli.
Apparecchiature di illuminazione LED/CCFL
Misura del feedback nei circuiti di pilotaggio ad alta frequenza.
Controllo motori e automazione industriale
Apparecchiature per l'elaborazione dei dati
Alimentatori per server, convertitori DC/AC ad alta efficienza.
Sistemi di prevenzione dei disastri e monitoraggio della sicurezza
