OEM Common Mode Chokes TRF Serie

progettato per la soppressione delle interferenze elettromagnetiche (EMI) in elettronica di potenza,gli strusciatori a modalità comune della serie TRF forniscono un filtro acustico ad alta efficienza con una robusta resistenza alle temperature. Dotati di materiali conformi alla RoHS e certificazione di infiammabilità UL94V-0, questi strangatori garantiscono affidabilità in ambienti difficili. Ottimizzati per una induttanza stabile in ampie gamme di frequenza,si integrano perfettamente nei sistemi di alimentazione AC/DC che richiedono una rigorosa conformità alla sicurezza.

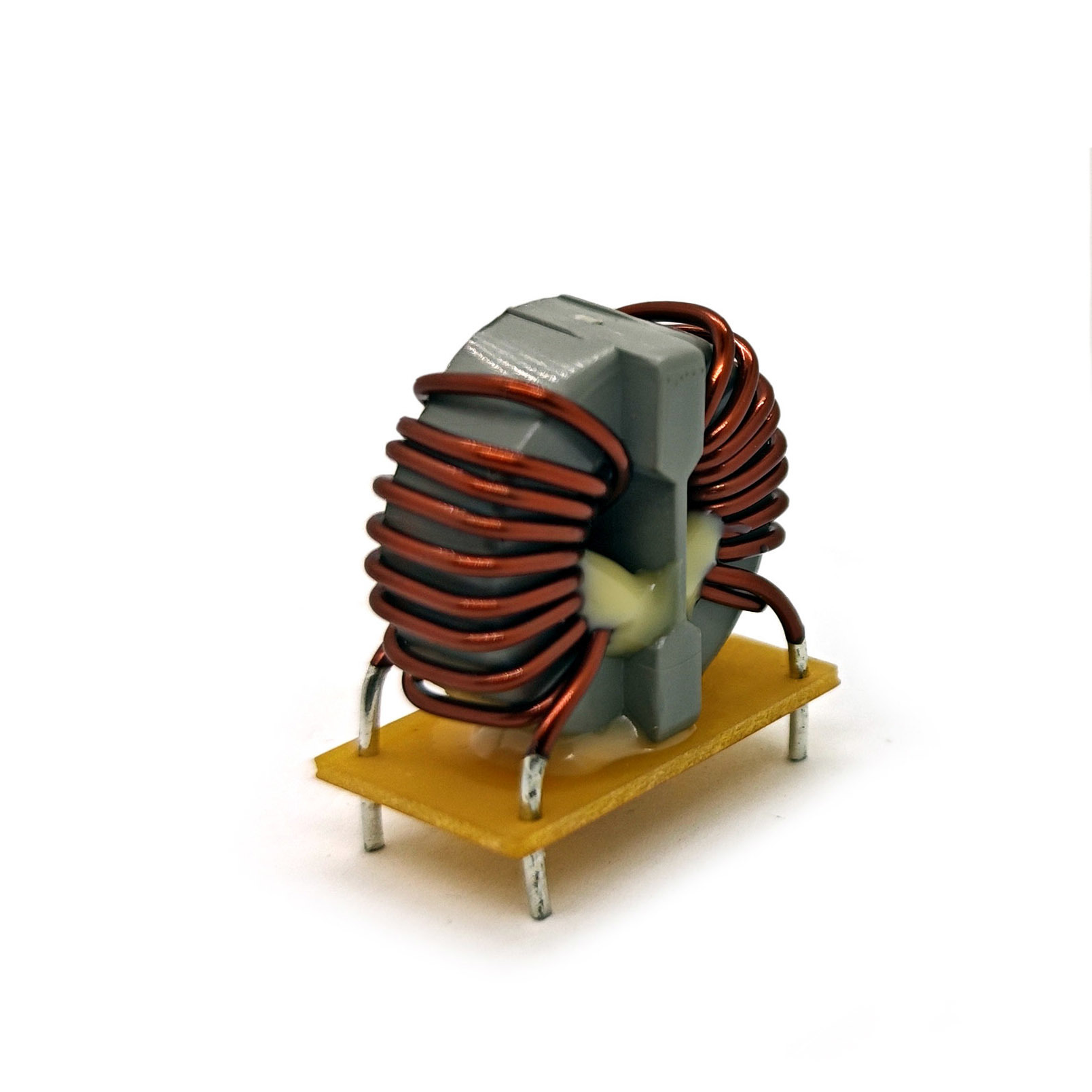

Modello TRF1608VT-601Y-5A

• Induttanza:600 mH ± 30% @ 1,0 kHz, 0,1 V

• Resistenza a corrente continua (RDC):9.0 mΩ Max

• Corrente nominale:5.0 A Max

• tensione nominale:250 Vac Max

• Test Hi-Pot:1.5 KV, 2 mA, 2 s (Coil to Coil)

• Temperatura di funzionamento:-20°C a +105°C (inclusi l'aumento della temperatura)

• Dimensioni fisiche:

  • Altezza: 22,5 mm Max

  • Distanza tra le pin: 24,0 ± 0,5 mm / 20,0 ± 0,5 mm

• Rispetto:RoHS, UL94V-0, indice di ossigeno ASTM > 28%

Saldurabilità:MIL-STD-202, metodo 208D

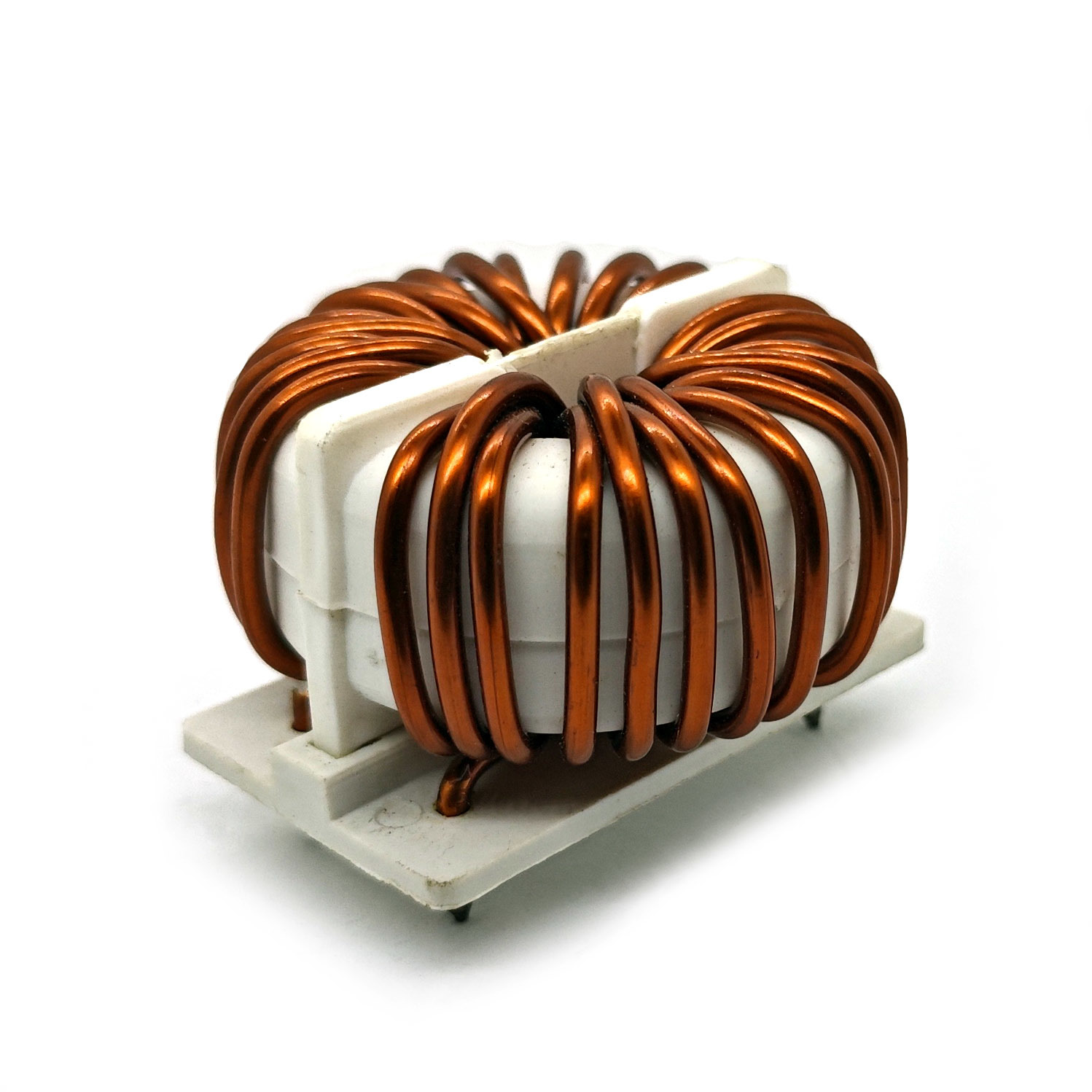

Modello TRF3615HT-202Y-20A

• Induttanza:20,0 mH Min @ 1,0 kHz, 0,1 V

• Resistenza a corrente continua (RDC):6.0 mΩ Max

• Corrente nominale:20.0 A Max

• Test Hi-Pot:1.5 KV, 2 mA, 2 s (Coil to Coil)

• Temperatura di funzionamento:-20°C a +105°C (inclusi l'aumento della temperatura)

• Dimensioni fisiche:

  • Lunghezza: 47,5 mm (ref.), 47,5 mm Max.

  • Larghezza: 30,0 mm Max

  • Altezza: 35,0 ± 0,5 mm / 15,0 ± 0,5 mm

  • Profondezza della spilla: 5,0 mm Min

• Rispetto:RoHS, UL94V-0, indice di ossigeno ASTM > 28%

• Saldurabilità:MIL-STD-202, metodo 208D

Applicazioni

• elettronica di consumo:Filtraggio del rumore in adattatori CA, driver LED.

• Apparecchiature di telecomunicazione:Suppressione EMI per linee di dati e circuiti a bassa potenza.

• Controlli industriali:Stabilizzazione del segnale nei sensori e nei moduli I/O.

• Dispositivi mediciIsolamento di potenza critico per la conformità nelle apparecchiature portatili.

• Sistemi ad alta corrente:Invertitori, motori e alimentatori industriali.

• Energia rinnovabile:Invertitori solari che richiedono un filtro acustico > 20 A.

• Stazioni di ricarica dei veicoli elettrici:L'analisi delle emissioni di CO2 deve essere effettuata in base alle seguenti caratteristiche:

• Servizi di distribuzione dei server:Stabilizzare i percorsi di corrente di massa nell'infrastruttura del data center.
