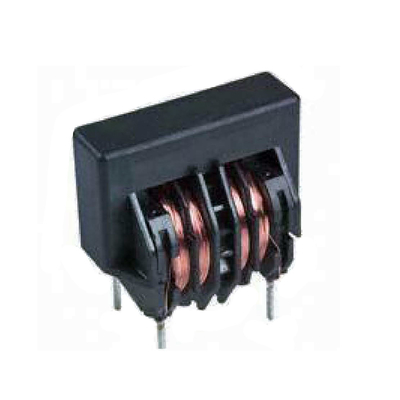

Strette di modalità comune per le soluzioni di filtro EMC-UT

Caratteristiche Principali

• Frequenza di Risonanza Elevata: Ottenuta tramite tecnologia di avvolgimento a 2 sezioni di precisione.

• Ultra-Bassa Dispersione: La struttura a nucleo chiuso minimizza la dispersione del flusso.

• Robustezza: Elevata resistenza agli impulsi (testata a 2.500VAC/5mA).

• Riduzione del Rumore: Basso rumore di ronzio per applicazioni sensibili.

• Pronto per la Produzione: Compatibile con i processi di saldatura a onda.

• Eco-compatibile: Design riciclabile (senza incapsulamento/colla), completamente conforme a RoHS.

• Ampio Intervallo Operativo: Tolleranza termica da -40°C a +105°C.

Parametri Critici

• Tensione Nominale: 250 VAC

• Rapporto di Spire: 1:1 ±2%

• Test Hi-Pot: 2.500VAC/5mA/2 sec

• Tolleranza Induttanza: Valore minimo garantito a 20°C

Caratteristiche Fisiche

• Dimensioni (mm): 21.5±1.0 (L) × 15.0±0.5 (W) × 13.0±0.5 (H)

• Fori di Montaggio: 4×φ1.2±0.1 mm (angoli), 4×φ0.8±0.1 mm (interni)

• Peso: 10g (tipico)

Applicazioni

• Alimentatori: Soppressione EMI in unità di alimentazione a commutazione (ad es., alimentatori server).

• Sistemi di Illuminazione: Filtraggio del rumore per reattori elettronici in lampade LED/fluorescenti.

• Elettronica Industriale: Eliminazione delle interferenze di modo comune negli azionamenti motore.

• Energia Rinnovabile: Inverter collegati alla rete che richiedono un filtraggio stabile ad alta tensione.

• Settore Automobilistico: Sistemi di ricarica EV con rigorosi standard EMC.
