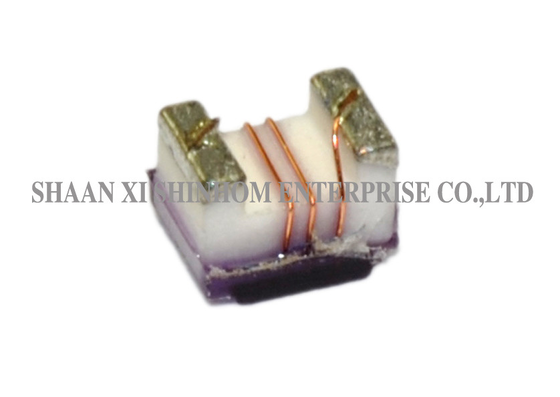

Induttore ceramico a filo avvolto serie AISC SMD, alto Q, alto SRF per comunicazioni wireless e GPS

IlSerie AISCL'induttore ceramico SMD a fibra fibrosa presenta un design ad alta frequenza e una struttura a fibra fibrosa, con un elevato fattore Q e elevate caratteristiche di frequenza auto-risonante,garantire un'ottima prestazione di trasmissione del segnale nei circuiti ad alta frequenzaIl prodotto offre un nucleo in ceramica di serie, con nucleo in ferrite opzionale, adatto a diverse esigenze di frequenza e di induttanza.Alta affidabilità ed eccellente stabilità termica garantiscono un funzionamento stabile a lungo termine in varie condizioni. Sono disponibili diverse dimensioni standard da 0402 a 1812 per soddisfare i diversi requisiti di layout del PCB.e sistemi di telecomunicazione.

Caratteristiche:

• Corpo ceramico ((corpo ferrite facoltativo)
• Progettazione ad alta frequenza
• Valori Q eccellenti
• SRF eccellente
• Alta affidabilità
• Ottima stabilità termica
• Dimensioni 0402/0603/0805/1008/1210/1812

Applicazioni:

• Modem
• Radio mobili
• Telefoni senza fili
• Sistemi di posizionamento globale
• Sistemi di telecomunicazione

Informazioni tecniche:

• Prova: (equivalente accettabile),conduttanza: HP4191A,Q:HP4291A,SRF:HP8753B,RDC:misurata @ 25°C
• Temperatura di funzionamento: ceramica -40°C a +125°C
• Metalizzazione del pad: tungsteno-nickel con luccicante oro
• Metodi di saldatura: fase ondulatoria, reflusso, vapore
• Saldabilità: Max 260°C per 10 secondi

Nota: le dimensioni e l'induttanza del prodotto possono essere personalizzate

Domande frequenti

D: Come scegliere tra nucleo ceramico e nucleo di ferrite?

A: Carni di ceramicaoffrono un più elevato fattore Q e migliori caratteristiche ad alta frequenza, adatte alle bande RF e microonde.Carni di ferritehanno una maggiore permeabilità magnetica, consentendo valori di induttanza più elevati nello stesso volume, adatti per applicazioni a bassa frequenza o applicazioni che richiedono valori di induttanza più elevati.Ceramica è la configurazione standard, mentre la ferrite è opzionale.

D: Quali sono i vantaggi di un elevato fattore Q per la progettazione di circuiti?

A:Un elevato fattore Q significa una minore perdita di energia e una migliore selettività di frequenza a frequenze specifiche.Migliora il rifiuto del filtro fuori banda, e migliora la stabilità della frequenza dell'oscillatore.

D: Quali dimensioni di confezione sono disponibili per questa serie?

A:Sono disponibili sei dimensioni standard:0402, 0603, 0805, 1008, 1210 e 1812Possono essere selezionati in modo flessibile in base ai requisiti di spazio e di induttanza dei PCB.

D: Quali sono i vantaggi della struttura a fibra in confronto alla struttura a più strati?

A:La struttura a fibra di filo offre un fattore Q più elevato e una maggiore capacità di corrente ad alte frequenze, particolarmente adatta per applicazioni ad alta frequenza che richiedono un alto fattore Q e una corrente elevata,come i front-end RF e gli amplificatori di potenza.
