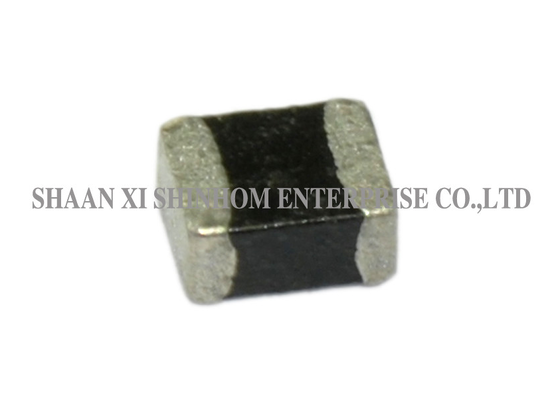

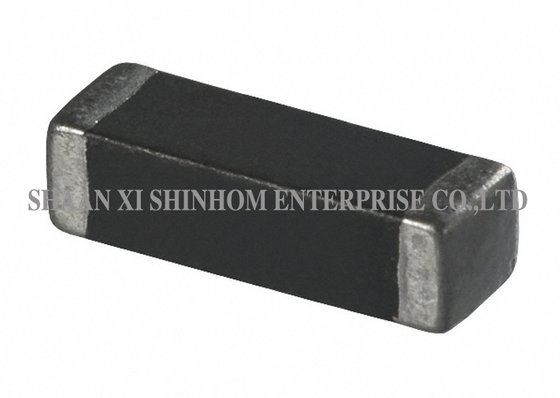

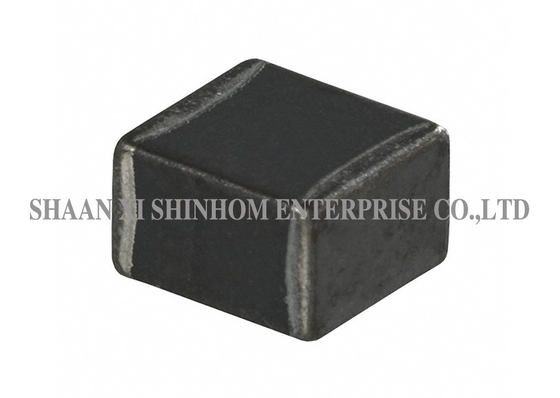

Induttori chip serie AIML1210 con alta frequenza di auto-risonanza, Induttore chip multistrato Ferrite Bead
La serie AIML1210 di induttori chip multistrato presenta un design a circuito magnetico chiuso che previene efficacemente la diafonia. Offre un'alta frequenza di auto-risonanza e processi di un'alta affidabilità, garantendo l'integrità della trasmissione del segnale nei circuiti ad alta frequenza.Il prodotto è adatto per montaggio ad alta densità e processi di saldatura a riflusso. Sono disponibili più dimensioni standard da 0402 a 1210 per soddisfare diversi requisiti di layout PCB.È ampiamente utilizzato in apparecchiature mediche, strumenti di test e misurazione, dispositivi portatili, CD-ROM, hard disk drive, modem, stampanti, DSC, DVC, PDA, DVD e HDD.
Caratteristiche:
- Circuito magnetico chiuso
- Evita la diafonia
- Il circuito magnetico chiuso evita la diafonia
- Adatto per installazione ad alta densità e saldatura a riflusso
- Dimensioni 0402 / 0603 / 0805 / 1206 / 1210
Applicazioni:
- Apparecchiature mediche
- Apparecchiature di test/misurazione
- Apparecchiature portatili
- CD-ROM, Hard Disk, Modem, Stampanti
- DSC, DVC, PDA, DVD e HDD
Informazioni tecniche:
- L'elettrodo deve essere coperto Preriscaldamento: @ 180°C ± 5°C per 2-3 minuti Temperatura di saldatura: 230°C per 4 secondi ± 1 secondo Flusso: Immersione in soluzione metanolica con colofonia per 3-5 secondi.
- IDC: La corrente continua alla quale il valore L iniziale viene diminuito del 5% con l'applicazione di un bias DC o il valore di corrente al quale la temperatura dell'elemento viene aumentata di 20°C
- Temperatura operativa: -40°C a +100°C
Note: Le dimensioni del prodotto e l'induttanza possono essere personalizzate
FAQ
D: Quali sono i vantaggi del design a circuito magnetico chiuso?
R: Il circuito magnetico chiuso confina il flusso magnetico all'interno del nucleo. Riduce efficacemente il flusso di dispersione e le interferenze elettromagnetiche verso i circuiti circostanti, prevenendo al contempo la diafonia di accoppiamento magnetico tra componenti adiacenti. Nei layout PCB ad alta densità, migliora significativamente l'integrità del segnale e la compatibilità elettromagnetica del sistema.
D: Quali sono i benefici dell'alta frequenza di auto-risonanza per la progettazione del circuito?
R: L'alta frequenza di auto-risonanza consente all'induttore di mantenere le caratteristiche induttive a frequenze più elevate, evitando il degrado delle prestazioni causato dalle regioni capacitive. È particolarmente adatto per circuiti risonanti ad alta frequenza, filtri e applicazioni RF, garantendo prestazioni di induttanza stabili ad alte frequenze.
D: Quali dimensioni di package sono disponibili per questa serie?
R: Sono disponibili cinque dimensioni standard: 0402, 0603, 0805, 1206 e 1210. Possono essere selezionati in modo flessibile in base allo spazio del PCB e ai requisiti di induttanza.
D: Questo prodotto è adatto per la saldatura a riflusso?
R: Sì. Questo prodotto è adatto per la saldatura a riflusso con eccellente saldabilità, rendendolo adatto per linee di produzione SMT automatizzate e montaggio ad alta densità.
D: Come richiedere campioni? Qual è il tempo di consegna?
R: È possibile inviare una richiesta di campioni tramite il nostro sito web o via email. Si prega di fornire le informazioni della vostra azienda e il modello di destinazione (incluse dimensioni e valore di induttanza). I campioni sono gratuiti e verranno spediti entro 3-5 giorni lavorativi. Il tempo di consegna per ordini di massa è generalmente 2-8 settimane.
