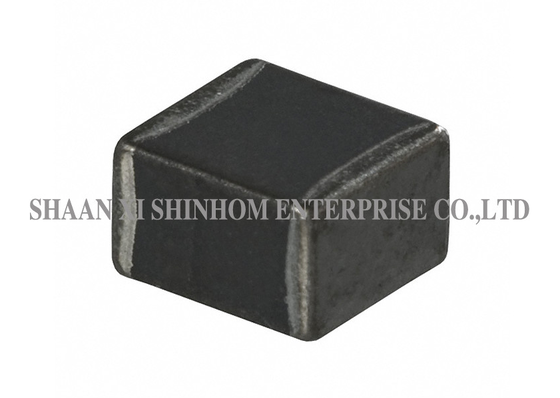

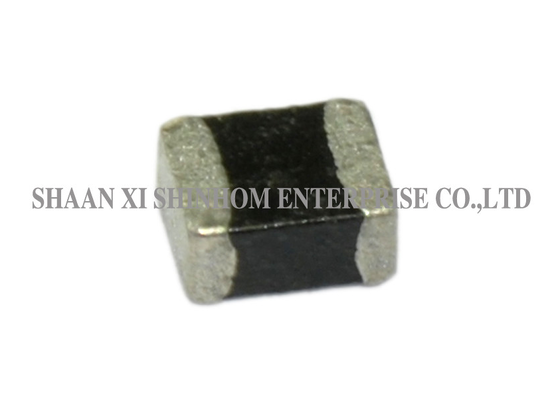

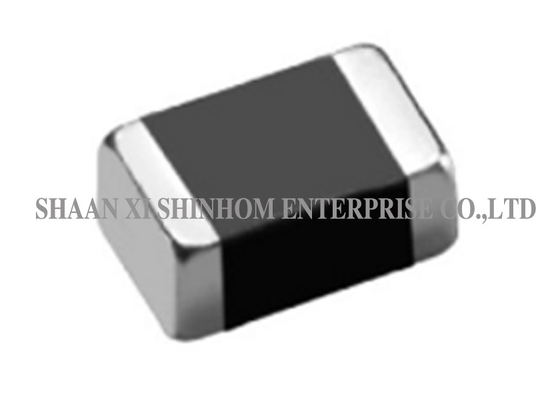

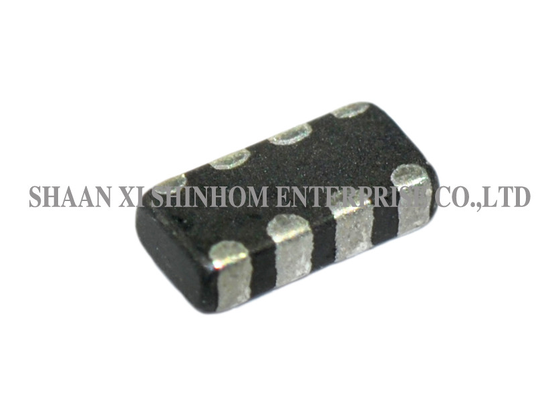

Induttore ceramico multistrato AIML0805 Series per installazione ad alta densità e saldatura a riflusso

La serie AIML0805 di induttori a chip multistrato presenta un design a circuito magnetico chiuso che previene efficacemente la diafonia. Offre elevata affidabilità e eccellente saldabilità, garantendo l'integrità della trasmissione del segnale nei circuiti ad alta frequenza.Il prodotto è adatto per processi di montaggio ad alta densità e saldatura a riflusso, ed è conforme agli standard internazionali tra cui FCC, VDE, CSA, VCCI e CE.Sono disponibili molteplici dimensioni standard da 0402 a 1210 per soddisfare diversi requisiti di layout del PCB.È ampiamente utilizzato in CD-ROM, hard disk drive, modem, stampanti, dispositivi portatili, apparecchiature mediche, strumenti di test e misurazione, convertitori, controller di automazione, e apparecchiature di comunicazione.

Caratteristiche:

1. Evita la diafonia
2. Elevata affidabilità
3. Eccellente saldabilità
4. Circuito magnetico chiuso
5. Il circuito magnetico chiuso evita la diafonia
6. Dimensioni 0402 / 0603 / 0805 / 1206 / 1210
7. Adatto per installazione ad alta densità e saldatura a riflusso
8. Misure per la conformità a FCC, VDE, CSA, VCCI e CE

Applicazioni:

1. CD-ROM, Hard Disk, Modem, Stampanti
2. Apparecchiature per stampanti
3. Apparecchiature portatili
4. DSC, DVC, PDA, DVD e HDD
5. Apparecchiature mediche
6. Apparecchiature di test/misurazione
7. Convertitori
8. Controller apparecchiature automatiche
9. Dispositivi di comunicazione, telefoni cellulari, GPS, PDA
10. Personal Computer

Informazioni tecniche:

1. Test: (Equivalenti accettabili) Induttanza e Q-HP4195A+HP41951
2. l'elettrodo deve essere coperto Preriscaldamento: @ 180°C ± 5°C per 2-3 minuti Temperatura di saldatura: 230°C per 4 secondi ± 1 secondo Flusso: Immersione in soluzione metanolica con colofonia per 3-5 secondi.
3. IDC: La corrente continua alla quale il valore L iniziale viene diminuito del 5% con l'applicazione di un bias DC o il valore di corrente al quale la temperatura dell'elemento viene aumentata di 20°C
4. Temperatura operativa: -40°C a +100°C

Note: Le dimensioni del prodotto e l'induttanza possono essere personalizzate

FAQ

D: Quali dimensioni di package sono disponibili per questa serie?

R: Sono disponibili cinque dimensioni standard: 0402, 0603, 0805, 1206 e 1210. Possono essere selezionati in modo flessibile in base allo spazio del PCB e ai requisiti di induttanza.

D: Questo prodotto è adatto per la saldatura a riflusso?

R: Sì. Questo prodotto è adatto per la saldatura a riflusso con eccellente saldabilità, rendendolo adatto per linee di produzione SMT automatizzate e montaggio ad alta densità.

D: Come richiedere campioni? Qual è il tempo di consegna?

R: È possibile inviare una richiesta di campioni tramite il nostro sito web o e-mail. Si prega di fornire le informazioni sulla vostra azienda e il modello di destinazione (incluse dimensioni e valore di induttanza). I campioni sono gratuiti e verranno spediti entro 3-5 giorni lavorativi. Il tempo di consegna per ordini di massa è generalmente 2-8 settimane.
