Induttore ad alta chip Q AIML0603C per comunicazioni wireless e moduli Bluetooth

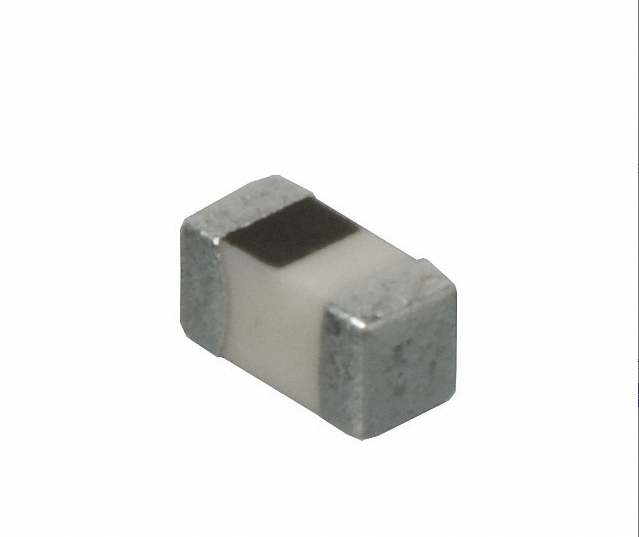

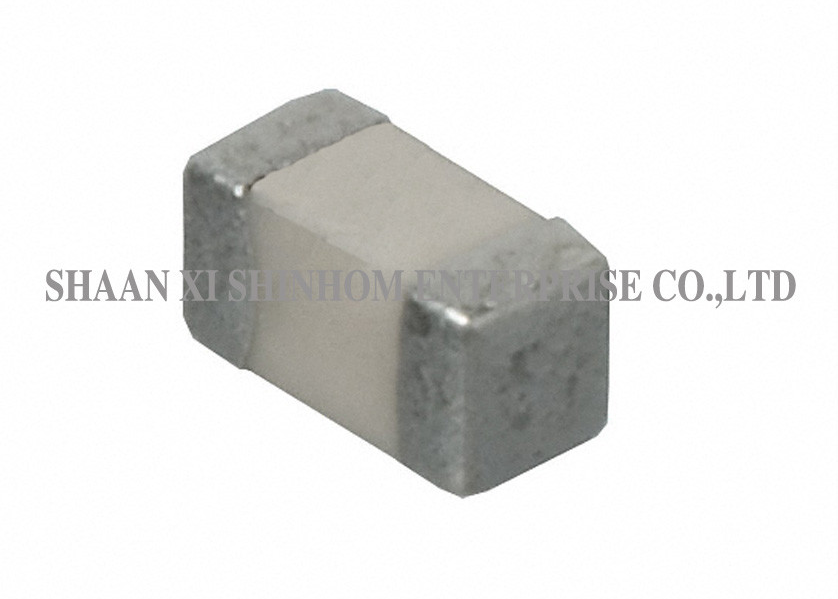

AIML0603C Induttori a chip in ceramica

IlSerie AIML0603CL'induttore a chip in ceramica è prodotto utilizzando una tecnologia avanzata a film sottile.La dimensione ultra-piccola 0201.6×0.3mm) con design senza piombo è adatto per applicazioni di montaggio superficiale ad alta densità. Il rivestimento in vetro smalto offre un'elevata precisione e una bassa deriva di resistenza.resistenza agli urti termici, ed è compatibile sia con i processi di saldatura a onde che con i processi di saldatura a reflow.e varie reti di filtraggio e abbinamento ad alta frequenza.

Caratteristiche:

1. Tecnologia avanzata a pellicola sottile
2. Dimensioni in miniatura 0201 disponibili
3. Piccole dimensioni, senza piombo adatto per il montaggio superficiale ad alta densità
4. Valore di resistenza basso dell'altoB
5. Ottima saldabilità e shock termico
6. Confezionati per la saldatura a onde o per la saldatura a reflusso
7. Vetro rivestito di smalto e alta precisione, bassa deriva di resistenza
8. Prodotti ecologici

Applicazioni:

1. Apparecchiature mediche
2. Apparecchiature di prova/misurazione
3. Apparecchiature per stampanti
4. Controller automatico dell'attrezzatura
5. Convertitori
6. Dispositivo di comunicazione, cellulare, GPS, PDA
7. Computer personali
8. Apparecchiature portatili
9. CD-ROM, disco rigido, modem, stampanti
10. Convertitori di corrente continua
11. DSC, DVC, PDA, DVD e HDD

Informazioni tecniche:

1. Saldurabilità:90% dell'elettrodo terminale deve essere coperto Pre riscaldamento:@ 260°C±5°C per 160 secondi Saldatura:H63AA Flux di saldatura euttica:Rosin,dip per 5 secondi ±1 secondo
2. Shock termico: la conduttanza deve essere entro ± 5% del valore iniziale e Q deve essere entro ± 30% del valore iniziale Quando le temperature sono -40°C e +85°C per 30 min. per ogni 100 cicli
3. Temperatura di funzionamento: da -25°C a +85°C
4. Temperatura di conservazione: -40°C a +85°C

Domande frequenti

D: Quali sono i vantaggi della tecnologia a pellicola sottile rispetto alla tecnologia a più strati?

A:La tecnologia a pellicola sottile utilizza processi di fotolitografia per la produzione, offrendo una maggiore precisione, una tolleranza di induttanza più stretta e parametri parassitari più bassi.Fornisce un più elevato fattore Q e una frequenza di auto-risonanza più elevata ad alte frequenzeLa tecnologia in ceramica a più strati è più economica e adatta per applicazioni generali ad alta frequenza.

D: Quali sono i vantaggi della dimensione ultra-piccola 0201?

A:Il formato 0201 (0,6 × 0,3 mm) è uno dei più piccoli pacchetti SMD disponibili.

D: Quali sono i vantaggi del rivestimento in vetro smaltato?

A:Il rivestimento in vetro smaltato fornisce un'elevata precisione e una bassa deriva di resistenza, garantendo che l'induttore mantenga prestazioni elettriche stabili sotto variazioni di temperatura e uso a lungo termine,migliorare l'affidabilità del prodotto.
