SCTK751 serie 5-5000A 50-60Hz per la distribuzione dell'energia e la protezione dei relè

Negoziazione
MOQ
Negoziabile
prezzo
Split-Core CT SCTK751 Series 5-5000A 50-60Hz for Power Distribution and Relay Protection
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Intervallo corrente: 5-5000A
Produzione: 0,333 V CA o 0-0,5 A
Precisione: 1.0
Nome del prodotto: Trasformatore di corrente a nucleo diviso
Frequenza di rilevamento: 50-60 Hz
Personalizzabile: SÌ
Evidenziare:

Trasformatore di corrente a nucleo diviso 5-5000A

,

CT a nucleo diviso per la distribuzione dell'energia

,

Protezione dei relè della serie SCTK751 CT
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: Serie SCTK751
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/mese
Descrizione di prodotto

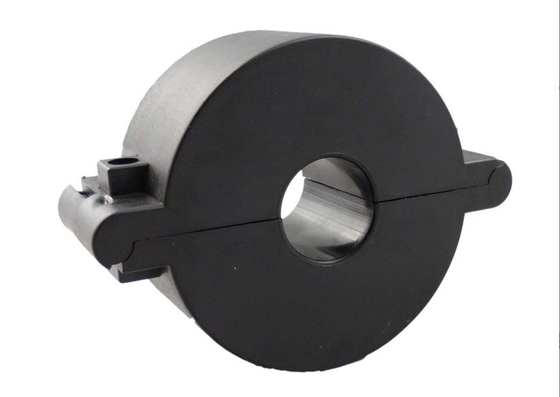

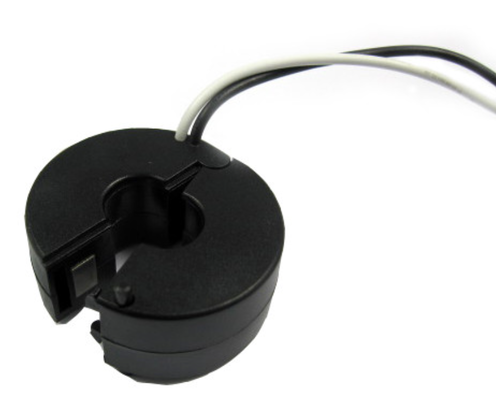

Il trasformatore di corrente a nucleo diviso serie SCTK751 è progettato per un'installazione rapida e semplice nelle applicazioni di misurazione della corrente. L'ingresso nominale è 5A-5000A, l'uscita è 0.333V o 0-500mA, con un'accuratezza di ±1.0%. Il prodotto utilizza una struttura a nucleo diviso che consente la misurazione della corrente senza contatto tramite induzione del campo magnetico. Può essere installato senza scollegare il cavo sotto test, rendendo l'installazione più sicura e conveniente. È ampiamente utilizzato per la misurazione, il monitoraggio e la protezione della corrente nelle linee elettriche e nelle apparecchiature, nonché per la misurazione della corrente e della potenza per motori, illuminazione, compressori d'aria, sistemi HVAC e sistemi di controllo dell'automazione, nonché per dispositivi di monitoraggio energetico e protezione relè.

Caratteristiche
  • Struttura a nucleo diviso – installazione senza rimozione del cavo
  • Ingresso nominale – 5-5000A
  • Uscita – 0.333V o 0-500mA
  • Accuratezza – ±1.0%
  • Frequenza – 50-60Hz
  • Rigidità dielettrica – 2.5KV/1mA/1 minuto
  • Resistenza di isolamento – ≥100MΩ (DC500V)
  • Installazione sicura e semplice
Applicazioni
  • Misurazione e monitoraggio della corrente di linea elettrica
  • Protezione della corrente delle apparecchiature elettriche
  • Misurazione della corrente e della potenza del motore
  • Monitoraggio della potenza del sistema di illuminazione
  • Monitoraggio della corrente del compressore d'aria
  • Sistemi HVAC
  • Sistemi di controllo dell'automazione
  • Dispositivi di monitoraggio energetico e protezione relè
Parametro Elettrico
Frequenza 50-60Hz
Ingresso Nominale 5A-5000A
Intervallo di misurazione 10%In-130%In
Uscita Nominale 0.333V(AC) o 0-500mA
Rapporto ± 1.0％
Angolo di fase ≤ ±90min
Rigidità dielettrica 2.5KV/1mA/1min
Resistenza di isolamento DC500V/100MΩmin
Parametro Meccanico
Scatola PC /UL94-V0
Bobina PBT
Nucleo Permalloy
Struttura interna Epossidica
Costruzione Fascetta
Temp. Operativa －25℃～＋75℃
Umidità Operativa ≤85%
Connessione di uscita Filo UL1015 22AWG (filo ritorto) 2.0m

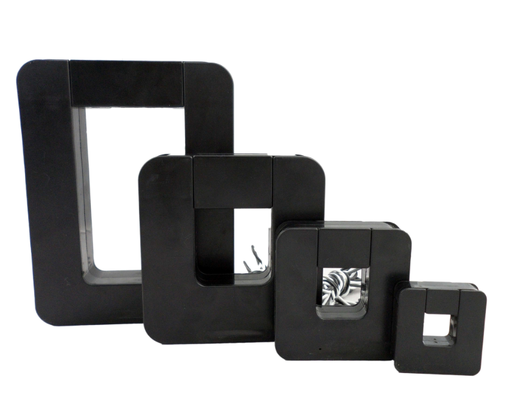

Selezione tipo
P/N Ingresso Nominale (A) Uscita (mA/V) Accuratezza Dimensioni (mm/pollice)
A B C D E
SCTK751A 5-200A (5,10,30,50,75,100,125,150,200) 0-13.3mA 0.333V 1.0 50.8 (2.00) 53.3 (2.09) 15.0 (0.59) 19.1 (0.75) 19.1 (0.75)
SCTK751B 10-400A (10,50,75,150,200,250,300,400) 0-26.6mA 0.333V 1.0 59.6 (2.35) 62.7 (2.47) 21.0 (0.83) 19.1 (0.75) 19.1 (0.75)
SCTK751C 50-630A (50,100,125,200,250,400,600,630) 0-66.6mA 0.333V 1.0 82.5 (3.25) 85.1 (3.35) 25.6 (1.01) 31.8 (1.25) 31.8 (1.25)
SCTK751D 100-2000A (100,250,400,630,800A,1000,2000) 0-200mA 0.333V 1.0 121.0 (4.76) 127.0 (5.00) 30.4 (1.19) 50.8 (2.00) 50.8 (2.00)
SCTK751E 200-3000A (200,250,400,630,1500,2500,3000) 0-300mA 0.333V 1.0 118.0 (4.65) 133.0 (5.24) 24.0 (0.94) 68.0 (2.68) 80.0 (3.15)
SCTK751F 400-5000A (400,800,1000,1500,2000,3000,5000) 0-500mA 0.333V 1.0 146.0 (5.75) 190.5 (7.50) 35.6 (1.40) 76.2 (3.00) 127.0 (5.00)
Istruzioni per l'uso

SCTK751 serie 5-5000A 50-60Hz per la distribuzione dell'energia e la protezione dei relè

SCTK751 serie 5-5000A 50-60Hz per la distribuzione dell'energia e la protezione dei relè

Note: Le specifiche del prodotto possono essere personalizzate

FAQ

D: Quali applicazioni può soddisfare l'accuratezza di ±1.0%?

R: L'intervallo di frequenza ±1.0% è adatta per la maggior parte delle applicazioni come il monitoraggio convenzionale della potenza industriale, la protezione delle apparecchiature, la gestione energetica e il controllo dell'automazione, offrendo un'elevata efficacia in termini di costi garantendo al contempo l'accuratezza della misurazione.

D: Per quali applicazioni è adatto l'intervallo di frequenza 50-60Hz?

R: L'intervallo di frequenza 50-60Hz copre i principali standard delle reti elettriche globali (50Hz in Europa, 60Hz negli Stati Uniti), adatto per la misurazione e il monitoraggio della corrente in vari sistemi di alimentazione CA.

D: Come richiedere campioni? Qual è il tempo di consegna?

R: È possibile inviare una richiesta di campione tramite il nostro sito Web o e-mail. Si prega di fornire le informazioni sulla tua azienda e il modello di destinazione. I campioni sono gratuiti e verranno spediti entro 3-5 giorni lavorativi. Il tempo di consegna per ordini di massa è generalmente 2-8 settimane.
