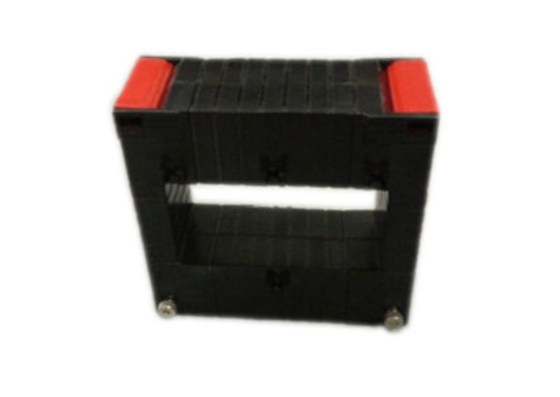

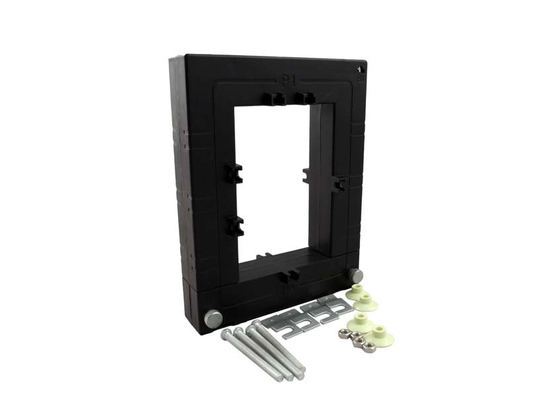

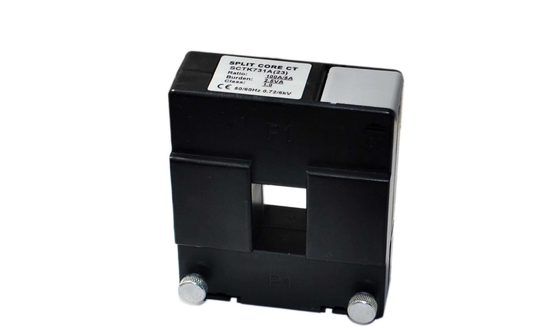

CT Split-Core autobloccante serie SCTK731 per distribuzione di potenza e HVAC

Negoziazione
MOQ
Negoziabile
prezzo
Self-Locking Split-Core CT SCTK731 Series for Power Distribution and HVAC
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Intervallo corrente: 5-5000A
Produzione: 0-5A
Precisione: 0.5、1.0、3.0
Specifica: Core diviso
Medio isolante: Resina epossidica
Personalizzabile: SÌ
Evidenziare:

CT a nucleo diviso autobloccante

,

CT a nucleo diviso per la distribuzione di potenza

,

Trasformatore di corrente split-core per HVAC
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: Serie SCTK731
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/mese
Descrizione di prodotto

Il trasformatore di corrente a nucleo diviso serie SCTK731 è progettato per la misurazione e il monitoraggio della corrente in reti di distribuzione di nuova o esistente. Il prodotto utilizza una struttura autobloccante a nucleo diviso che consente una rapida installazione senza scollegare o rimuovere cavi o barre. L'ampia finestra accoglie cavi o barre di grande diametro. L'avvolgimento secondario ha un resistore parallelo di precisione integrato, che fornisce un'uscita sicura a bassa tensione senza la necessità di resistori di campionamento esterni. Sono disponibili diverse dimensioni per adattarsi a varie condizioni di installazione esistenti. È ampiamente utilizzato per la misurazione, il monitoraggio e la protezione della corrente nelle linee e nelle apparecchiature elettriche, nonché per la misurazione della corrente e della potenza di motori, illuminazione, compressori d'aria, sistemi HVAC e sistemi di controllo dell'automazione, nonché per il monitoraggio dell'energia e i dispositivi di protezione dei relè.CaratteristicheIntervallo di misurazione – 5A-5000A

Struttura autobloccante a nucleo diviso
  • Resistore di precisione integrato – uscita sicura a bassa tensione
  • Ampia finestra – accoglie cavi e barre di grandi dimensioni
  • Diverse dimensioni disponibili
  • Installazione senza rimozione del cavo
  • Adatto per progetti nuovi e di ristrutturazione
  • Risparmia tempo e costi di installazione
  • Applicazioni
  • Misurazione e monitoraggio della corrente di linea elettrica
Protezione della corrente delle apparecchiature elettriche
  • Misurazione della corrente e della potenza del motore
  • Monitoraggio della potenza del sistema di illuminazione
  • Monitoraggio della corrente del compressore d'aria
  • Sistemi HVAC
  • Sistemi di controllo dell'automazione
  • Monitoraggio dell'energia e dispositivi di protezione dei relè
  • Parametro elettrico
  • Frequenza
50-400Hz
Ingresso nominale 5A-5000A
Intervallo di misurazione 5%In-130%In
Uscita nominale 0-5A
Rapporto ≤ ± 0,5%
Angolo di fase ≤ ±30min
Rigidità dielettrica 2,5KV/1mA/1min
Resistenza di isolamento DC500V/100MΩmin
Parametro meccanico Custodia
PC /UL94-V0
Bobina PC
Nucleo Acciaio al silicio
Struttura interna Epossidico
Costruzione Vite
Temperatura operativa −25℃～＋75℃
Umidità operativa ≤85%
Connessione di uscita Morsetto
Selezione del tipo P/N
Ingresso nominale (A)
Uscita (A) Precisione Dimensioni (mm) A B
C D E F G H I SCTK731A(23) 100-400A
1A/5A 0,5,1,0,3,0 55 130 50 35 78 131 41 40 31 SCTK731B(58) 250-1000A
1A/5A 0,5,1,0,3,0 55 130 78 195 145 32 32 33 33 600-5000A 600-5000A
1A/5A 0,5,1,0,3,0 55 130 195 195 185 32 32 33 33 600-5000A 600-5000A
1A/5A 0,5,1,0,3,0 55 130 195 246 185 32 32 33 33 600-5000A 600-5000A
1A/5A 0,5,1,0,3,0 55 130 195 176 228 48 47 38 38 Note: Le specifiche del prodotto possono essere personalizzate 100-3000A
1A/5A 0,5,1,0,3,0 55 130 195 176 246 48 48 38 38 Note: Le specifiche del prodotto possono essere personalizzate 100-3000A
1A/5A 0,5,1,0,3,0 55 130 35 132 131 49 36 55 43 80 100-4000A
1A/5A 0,5,1,0,3,0 55 130 80 125 195 35 30 FAQ 35 Note: Le specifiche del prodotto possono essere personalizzate FAQ

CT Split-Core autobloccante serie SCTK731 per distribuzione di potenza e HVAC

D: Quali sono i vantaggi della struttura autobloccante?

R: La struttura autobloccante garantisce che il trasformatore rimanga saldamente bloccato sul cavo o sulla barra dopo l'installazione. Non si allenterà o si sposterà a causa di vibrazioni o forze esterne, garantendo un'installazione sicura e affidabile. L'operazione è semplice e non sono necessari strumenti speciali per l'installazione o la rimozione.

D: Qual è la funzione del resistore di precisione integrato?

R: L'avvolgimento secondario ha un resistore parallelo di precisione integrato. Converte il segnale di corrente direttamente in un'uscita sicura a bassa tensione, eliminando la necessità di resistori di campionamento esterni. Ciò semplifica l'installazione, migliora la sicurezza e consente di risparmiare sui costi dei componenti e sullo spazio di installazione.

D: Quali applicazioni può soddisfare l'intervallo di misurazione da 5 a 5000 A?

R: L'ampio intervallo di misurazione da 5 a 5000 A copre varie applicazioni, dalle apparecchiature a corrente piccola e media ai grandi sistemi di distribuzione di energia industriale, inclusi il monitoraggio della corrente per motori, illuminazione, compressori d'aria, sistemi HVAC e linee di distribuzione principali.
