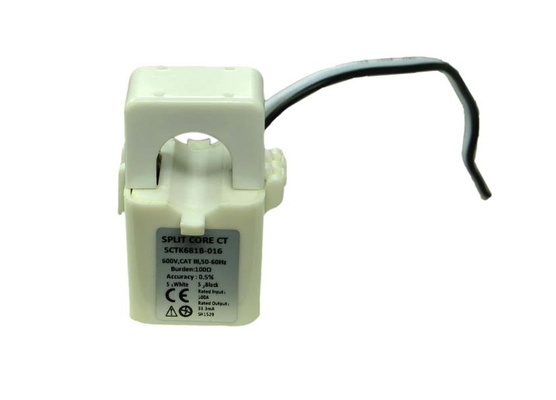

CT a nucleo spaccato serie SCTK681B Installazione senza cavi per misurazione motori e HVAC

Negoziazione
MOQ
Negoziabile
prezzo
Split-Core CT SCTK681B Series Cable-Free Installation for Motor Measurement and HVAC
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Intervallo corrente: 5~630A
Produzione: 0-500 mA o 0,333 V CA
Classe: 0.5、1.0、3.0
Colore: Trasparente
bobina: Nucleo in permallo
Personalizzabile: SÌ
Evidenziare:

Trasformatore di corrente a nucleo diviso per HVAC

,

Installazione senza cavi CT a nucleo spaccato

,

CT SCTK681B per misurazione motori
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: Serie SCTK681B
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/mese
Descrizione di prodotto

IlSerie SCTK681BI trasformatori di corrente a nucleo diviso sono progettati per un'installazione rapida e semplice.La progettazione del nucleo diviso consente misurazioni di corrente senza contatto attraverso l'induzione del campo magnetico senza richiedere che il filo primario venga disattivato e disconnesso per l'installazione CTQuesto metodo consente una misurazione della corrente più sicura, più semplice e portatile.Una resistenza di carico di precisione interna attraverso l'avvolgimento secondario del CT fornisce un'uscita di bassa tensione sicura e consente l'apertura sicura del

Caratteristiche:

  • Intervallo di prova: da 5 a 630 A di ingresso CA
  • di potenza di uscita da 0 a 500 mA, da 0 a 0,333 V
  • Il nucleo di ferro è divisibile, con alta precisione e bassa perdita di circuito magnetico
  • Aspetto elegante, piccolo volume, peso leggero, aprebile, facile installazione
  • È comodo da installare, non ha bisogno di smontare il bus, può essere utilizzato in condizioni di vita, e non influenzerà i clienti

Applicazioni:

  • Misurazione, monitoraggio e protezione della corrente per i cablaggi e le apparecchiature elettriche
  • Misurazione della corrente e della potenza per motori elettrici, illuminazione, compressore d'aria, sistemi di riscaldamento e ventilazione, apparecchiature di climatizzazione e automazione.
  • Dispositivo di monitoraggio della corrente, della potenza e dell'energia
  • Dispositivo di protezione del relè

Parametro meccanico

Caso PA /UL94-V0
Fabbricazione PBT
Core Legno permallo
Struttura interna Epoxide
Edilizia Legato
Temperatura di funzionamento -25°C+75°C
Umidità di funzionamento ≤ 85%
Connessione di uscita UL1015 20AWG filo (filo tortuoso) 2,5 m

Parametro elettrico

Frequenza 50Hz-2KHz
Input nominale 5A-630A
Intervallo di misura 10%In-130%In
Prodotto nominale 0.333V ((AC) o 0-500mA
Rapporto ≤ ± 1,0%
Angolo di fase ≤ ± 60 minuti
Resistenza dielettrica 2.5KV/1mA/1min
Resistenza all'isolamento DC500V/100MΩmin

Selezione del tipo

P/N Input nominale
(A)		 Fattore di uscita (mA/V) Accuratezza Dimensioni ((mm)
Ø0 A B C
SCTK681B-010

5-75A

(5,10,20,50,75)

0-50mA

0.333V

 0.5,1.0,3.0 10 41.5 30 26.5
SCTK681B-016

5-150A

(5,10,50,100,150)

0-100mA

0.333V

 0.5,1.0,3.0 16 53 36 30.5
SCTK681B-024

10-250A

(10,50,100,200250)

0-200mA

0.333V

 0.5,1.0,3.0 24 70 51.5 39.0
SCTK681B-035

10-630A

(20,100,250,400600)

0-500mA

0.333V

 0.5,1.0,3.0 35 84 65 41.0

 CT a nucleo spaccato serie SCTK681B Installazione senza cavi per misurazione motori e HVAC

Nota:Le specifiche del prodotto possono essere personalizzate

Domande frequenti

D: Come scegliere tra uscite da 0,333V e 0-500mA?

R: 0,333V di uscita è un segnale a bassa tensione, adatto a contatori elettronici di energia, PLC e strumenti di misurazione della tensione di ingresso.adatti a sistemi di controllo e apparecchiature di misurazione tradizionali che richiedono segnali di corrente. Si prega di scegliere in base all'interfaccia di input dell'apparecchiatura di misurazione.

D: Qual è la funzione del resistore di precisione integrato?

A: L'avvolgimento secondario ha una resistenza parallela di precisione integrata, che converte il segnale di corrente direttamente in una uscita di bassa tensione sicura (0,333V) o in un segnale di corrente standard (0-500mA),eliminando la necessità di resistenze di campionamento esternePermette inoltre un funzionamento in circuito aperto sicuro sul lato secondario, migliorando la sicurezza operativa.

D: Che dire dell'accuratezza e della perdita di nucleo di questo prodotto?

R: Questo prodotto utilizza un design di core apertabile ad alta precisione con basse perdite di core, garantendo una misurazione di corrente di alta precisione su tutto il campo di misurazione.soddisfacendo vari requisiti di applicazione per il monitoraggio industriale e dell'energia.

Q: Come richiedere i campioni?

R: È possibile inviare una richiesta di campione tramite il nostro sito web o e-mail. Fornisci le informazioni della tua azienda e il modello di destinazione. I campioni sono gratuiti e saranno spediti entro 3-5 giorni lavorativi.Il tempo di consegna dell'ordine di massa è generalmente di 2-8 settimane.
