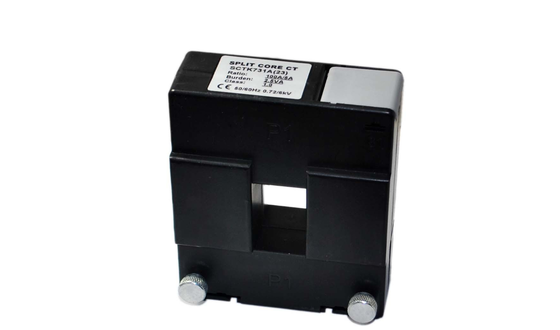

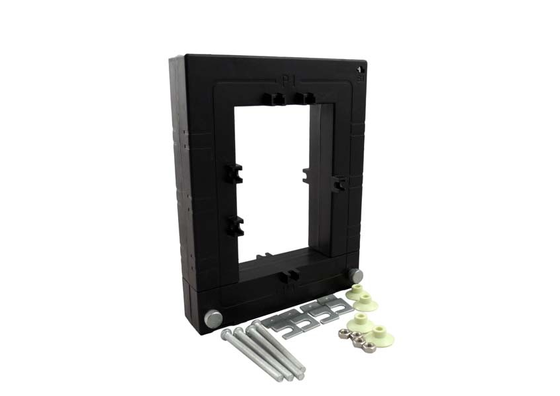

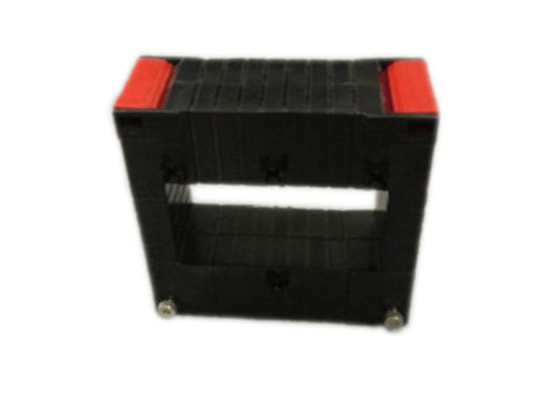

Il trasformatore di corrente split-core serie SCTK731Y è progettato per la misurazione e il monitoraggio della corrente in reti di distribuzione elettrica nuove o esistenti. Il prodotto utilizza una struttura split-core a scatto che consente un'installazione rapida senza scollegare o rimuovere cavi o barre collettrici. Il design con finestra ampia alloggia cavi o barre collettrici di grande diametro.L'avvolgimento secondario ha un resistore parallelo di precisione integrato, che fornisce un'uscita sicura a bassa tensione senza la necessità di resistori di campionamento esterni.Le dimensioni compatte e la facilità di installazione, con molteplici dimensioni disponibili per adattarsi a varie condizioni di installazione esistenti.È ampiamente utilizzato per la misurazione, il monitoraggio e la protezione della corrente nelle linee e nelle apparecchiature elettriche, nonché per la misurazione della corrente e della potenza per motori, illuminazione, compressori d'aria, sistemi HVAC e sistemi di controllo dell'automazione, nonché per il monitoraggio dell'energia e i dispositivi di protezione a relè.
Caratteristiche:
- Intervallo di prova: ingresso AC da 0,5 a 6000A, uscita 0,333V o 0-5A
- Ampia finestra interna, che consente il serraggio di cavi o barre collettrici di grandi dimensioni
- Ampia gamma di dimensioni per adattarsi a tutte le installazioni esistenti
- Dimensioni ridotte e montaggio facile
- Elevata precisione e affidabilità
Applicazioni:
- Dispositivi di misurazione, monitoraggio e controllo della corrente, della potenza e dell'energia
- Misurazione della corrente e della potenza per motori elettrici, illuminazione, compressori d'aria, sistemi di riscaldamento e ventilazione, apparecchiature di condizionamento dell'aria e sistemi di automazione e controllo.
- Misurazione, monitoraggio e protezione della corrente per cablaggi e apparecchiature elettriche
Parametro Elettrico
| Ingresso nominale |
0,5A-6000A |
| Intervallo di misurazione |
10%In-130%In |
| Uscita nominale |
0,333V(AC) o 0-5A |
| Rapporto |
≤± 0,1% |
| Angolo di fase |
≤ ±5min |
| Resistenza di isolamento |
DC500V/100MΩmin |
Parametro Meccanico
| Cassa |
PC/UL94-V0 |
| Bobina |
PC |
| Nucleo |
Silicio |
| Struttura interna |
Epossidico |
| Costruzione |
Fascetta |
| Temp. Operativa |
－25℃～＋75℃ |
| Umidità Operativa |
≤85% |
| Connessione di uscita |
Morsetto o filo UL1015 22AWG 1,5m |
Selezione del tipo
|
P/N
|
Ingresso nominale
(A)
|
Uscita
(A)
|
Precisione |
Dimensioni(mm) |
|
|
|
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
SCTK731Y(33)
|
100-400A
|
1A/5A
|
0,2,0,5,1,0
|
32
|
32
|
43
|
96
|
96
|
32
|
32
|
50
|
32
|
|
SCTK731Y(34)
|
100-600A
|
1A/5A
|
0,2,0,5,1,0
|
32
|
42
|
43
|
96
|
106
|
32
|
32
|
50
|
32
|
|
SCTK731Y(35)
|
100-1000A
|
1A/5A
|
0,2,0,5,1,0
|
32
|
52
|
43
|
96
|
116
|
32
|
32
|
50
|
32
|
|
SCTK731Y(36)
|
100-1200A
|
1A/5A
|
0,2,0,5,1,0
|
32
|
62
|
43
|
96
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y(38)
|
200-1500A
|
1A/5A
|
0,2,0,5,1,0
|
32
|
82
|
43
|
96
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(310)
|
250-2000A
|
1A/5A
|
0,2,0,5,1,0
|
32
|
102
|
43
|
96
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(312)
|
500-2500A
|
1A/5A
|
0,2,0,5,1,0
|
32
|
122
|
43
|
96
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(313)
|
500-3000A
|
1A/5A
|
0,2,0,5,1,0
|
32
|
132
|
43
|
96
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(44)
|
100-600A
|
1A/5A
|
0,2,0,5,1,0
|
42
|
42
|
53
|
106
|
106
|
32
|
32
|
50
|
32
|
|
SCTK731Y(45)
|
100-1000A
|
1A/5A
|
0,2,0,5,1,0
|
42
|
52
|
53
|
106
|
116
|
32
|
32
|
50
|
32
|
|
SCTK731Y(46)
|
100-1200A
|
1A/5A
|
0,2,0,5,1,0
|
42
|
62
|
53
|
106
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y(48)
|
200-1500A
|
1A/5A
|
0,2,0,5,1,0
|
42
|
82
|
53
|
106
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(410)
|
250-2000A
|
1A/5A
|
0,2,0,5,1,0
|
42
|
102
|
53
|
106
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(412)
|
500-2500A
|
1A/5A
|
0,2,0,5,1,0
|
42
|
122
|
53
|
106
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(413)
|
500-3000A
|
1A/5A
|
0,2,0,5,1,0
|
42
|
132
|
53
|
106
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(55)
|
100-1000A
|
1A/5A
|
0,2,0,5,1,0
|
52
|
52
|
63
|
116
|
116
|
32
|
32
|
50
|
32
|
|
SCTK731Y(56)
|
100-1200A
|
1A/5A
|
0,2,0,5,1,0
|
52
|
62
|
63
|
116
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y(58)
|
200-1500A
|
1A/5A
|
0,2,0,5,1,0
|
52
|
82
|
63
|
116
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(510)
|
250-2000A
|
1A/5A
|
0,2,0,5,1,0
|
52
|
102
|
63
|
116
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(512)
|
500-2500A
|
1A/5A
|
0,2,0,5,1,0
|
52
|
122
|
63
|
116
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(513)
|
500-3000A
|
1A/5A
|
0,2,0,5,1,0
|
52
|
132
|
63
|
116
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(516)
|
1000-5000A
|
1A/5A
|
0,2,0,5,1,0
|
52
|
162
|
63
|
116
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(66)
|
100-1200A
|
1A/5A
|
0,2,0,5,1,0
|
62
|
62
|
73
|
126
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y(68)
|
200-1500A
|
1A/5A
|
0,2,0,5,1,0
|
62
|
82
|
73
|
126
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(610)
|
250-2000A
|
1A/5A
|
0,2,0,5,1,0
|
62
|
102
|
73
|
126
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(612)
|
500-2500A
|
1A/5A
|
0,2,0,5,1,0
|
62
|
122
|
73
|
126
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(613)
|
500-3000A
|
1A/5A
|
0,2,0,5,1,0
|
62
|
132
|
73
|
126
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(616)
|
1000-5000A
|
1A/5A
|
0,2,0,5,1,0
|
62
|
162
|
73
|
126
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(88)
|
200-1500A
|
1A/5A
|
0,2,0,5,1,0
|
82
|
82
|
93
|
146
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(810)
|
250-2000A
|
1A/5A
|
0,2,0,5,1,0
|
82
|
102
|
93
|
146
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(812)
|
500-2500A
|
1A/5A
|
0,2,0,5,1,0
|
82
|
122
|
93
|
146
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(813)
|
500-3000A
|
1A/5A
|
0,2,0,5,1,0
|
82
|
132
|
93
|
146
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(814)
|
800-4000A
|
1A/5A
|
0,2,0,5,1,0
|
82
|
142
|
93
|
146
|
206
|
32
|
32
|
50
|
32
|
|
SCTK731Y(816)
|
1000-5000A
|
1A/5A
|
0,2,0,5,1,0
|
82
|
162
|
93
|
146
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1010)
|
250-4000A
|
1A/5A
|
0,2,0,5,1,0
|
102
|
102
|
113
|
166
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1111)
|
250-4000A
|
1A/5A
|
0,2,0,5,1,0
|
112
|
112
|
123
|
176
|
176
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1212)
|
500-4000A
|
1A/5A
|
0,2,0,5,1,0
|
122
|
122
|
133
|
186
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1313)
|
500-5000A
|
1A/5A
|
0,2,0,5,1,0
|
132
|
132
|
143
|
196
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1515)
|
600-5000A
|
1A/5A
|
0,2,0,5,1,0
|
152
|
152
|
163
|
216
|
216
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1616)
|
800-5000A
|
1A/5A
|
0,2,0,5,1,0
|
162
|
162
|
173
|
226
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1818)
|
1000-5000A
|
1A/5A
|
0,2,0,5,1,0
|
182
|
182
|
193
|
246
|
246
|
32
|
32
|
50
|
32
|
|
SCTK731Y(2020)
|
1000-6000A
|
1A/5A
|
0,2,0,5,1,0
|
202
|
202
|
213
|
266
|
266
|
32
|
32
|
32
|
50
|
Note: Le specifiche del prodotto possono essere personalizzate
FAQ
D: Come scegliere tra le uscite 0,333V e 0-5A?
R: 0,333V è un segnale a bassa tensione, adatto per contatori di energia elettronici, PLC e strumenti di misurazione con ingresso di tensione. 0-5A è un segnale di corrente tradizionale, adatto per contatori meccanici, relè e dispositivi di protezione. Si prega di scegliere in base all'interfaccia di ingresso della propria apparecchiatura di misurazione.
D: Qual è la funzione del resistore di precisione integrato?
R: L'avvolgimento secondario ha un resistore parallelo di precisione integrato. Converte il segnale di corrente direttamente in un'uscita sicura a bassa tensione, eliminando la necessità di resistori di campionamento esterni. Ciò semplifica l'installazione, migliora la sicurezza e consente di risparmiare sui costi dei componenti e sullo spazio di installazione.
D: Quali applicazioni può soddisfare l'intervallo di misurazione da 0,5 a 6000A?
R: L'intervallo di misurazione ultra-ampio da 0,5 a 6000A copre varie applicazioni, dal monitoraggio di precisione a bassa corrente ai grandi sistemi di distribuzione di energia industriale, adatto per la misurazione fine dell'energia, la protezione dei motori, il monitoraggio delle linee di distribuzione principali e molti altri scenari.
D: Come richiedere campioni? Qual è il tempo di consegna?
R: È possibile inviare una richiesta di campione tramite il nostro sito web o e-mail. Si prega di fornire le informazioni sulla vostra azienda e il modello di destinazione. I campioni sono gratuiti e verranno spediti entro 3-5 giorni lavorativi. Il tempo di consegna per ordini di massa è generalmente 2-8 settimane.
