Temperatura di funzionamento:-40℃ a +180℃ (aumento più ambientale di auto-temperatura)
Evidenziare:
Immerga gli induttori a corrente forte di potere
,
Induttori di potere del centro della lega del ferro
,
Induttori a corrente forte 80A di potere
Informazioni di base
Luogo di origine:La Cina
Marca:Shinhom
Certificazione:RoHS
Numero di modello:DEP2025
Termini di pagamento e spedizione
Imballaggi particolari:Cartone
Tempi di consegna:4~8 settimane
Termini di pagamento:T/T
Capacità di alimentazione:1000000/MONTH
Galleria

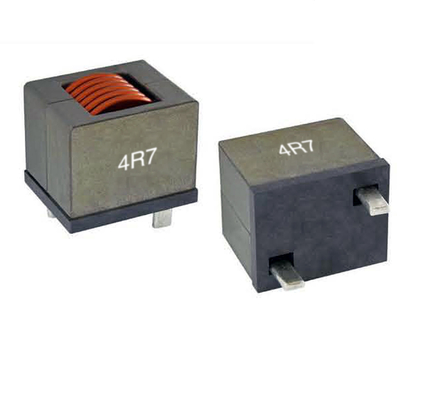

Il centro della lega del ferro immerge gli induttori a corrente forte 80A di potere per gli invertitori
Descrizione di prodotto
L'induttore a corrente forte del Attraverso-foro, il centro in polvere della lega del ferro immerge gli induttori a corrente forte di potere
APPLCATIONS:
Applicazioni a corrente forte ed ad alta temperatura
Convertitori di DC/DC
Motore a corrente forte e soppressione di commutazione di rumore
Invertitori
CARATTERISTICHE:
Operazione ad alta temperatura, fino a 180℃ continuo senza invecchiamento
DCR basso per minimizzare le perdite e ridurre aumento di temperatura
La tecnologia di base in polvere della lega del ferro fornisce l'induttanza e la saturazione stabili sopra la temperatura di funzionamento le perdite nel ferro soddisfacenti
La saturazione morbida dà la diminuzione prevedibile di induttanza con l'aumento dell'indipendente corrente di CC dalla temperatura
Il terminale standard è spogliato ed inscatolato per il montaggio diretto del foro ma altre configurazioni terminali quali rame nudo, SMD ed il perno di misura di stampa sono disponibili su richiesta
Le opzioni su ordinazione sono disponibili
Nota:
Tutti i dati di prova sono forniti di rimandi a 25℃ ambientale
Gamma di temperatura di funzionamento -40℃ a +180℃
La temperatura della parte (ambientale + temporanea. l'aumento) non dovrebbe superare le condizioni di gestione del caso peggiore di 180℃ Cunder. La progettazione di circuito, la disposizione componente, dimensione e spessore della traccia del PWB, flusso d'aria ed altre disposizioni di raffreddamento interamente colpiscono la temperatura della parte. La temperatura della parte dovrebbe essere verificata nell'applicazione di conclusione
Tensione di isolamento, bobina da svuotare: 350 VCC, 60s, massimo di 5 mA.
La corrente nominale del calore (Irms) causerà l'aumento di temperatura della bobina approssimativamente,△ T=40℃ senza perdita del centro.
La corrente di saturazione (Isat) indurrà L0 a cadere circa 30%
Nota: Le specifiche di prodotto possono essere personalizzate.
